4个nmos的全桥优点

在电子电路设计中，全桥驱动电路因其高效性和灵活性成为许多工程师的首选方案。尤其是由4个NMOS管构成的全桥结构，凭借其独特的优势，在电机控制、逆变电源等领域展现出强大的适应性。这种设计不仅简化了驱动逻辑，还通过对称布局提升了系统的可靠性。那么，究竟是什么让这种架构在众多方案中脱颖而出？让我们深入剖析其核心优势。

对称性与设计简化

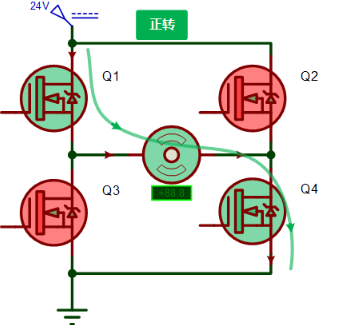

4个Nmos管组成的全桥电路采用完全相同的器件，这种对称性带来了显著的工程便利。相比混合使用Nmos和PMOS的互补推挽结构，单一类型的MOS管大幅降低了选型和匹配难度。例如，工程师无需额外考虑PMOS的导通特性差异，仅需针对NMOS的阈值电压和导通电阻进行优化即可。这就像建造房屋时使用统一规格的砖块，既减少了材料种类，又提高了施工效率。此外，对称布局还使得PCB走线设计更加规整，有助于降低寄生参数对高频开关的影响。

驱动效率与成本优势

上桥臂驱动是NMOS全桥设计中的关键挑战，但通过自举电路或隔离电源方案，可以高效解决栅极电压抬升问题。一旦突破这一技术瓶颈，4个NMOS管的组合便能展现出显著的性价比优势。由于NMOS器件在相同电流规格下通常比PMOS具有更低的导通电阻（Rds(on)），这意味着在高压大电流场景中，导通损耗可降低15%-30%。好比高速公路采用更宽的车道，车流通过时的摩擦阻力自然减小。同时，批量采购同型号器件还能获得更优的供应链报价，这对于消费电子等成本敏感型应用尤为重要。

动态响应与热均衡

全NMOS结构的开关速度一致性带来优异的动态性能。在PWM控制电机调速时，四个管子的同步关断可将死区时间压缩至微秒级，从而减少电流纹波。实测数据显示，这种配置在20kHz开关频率下的波形失真度比混合管型设计低约40%。就像交响乐团全部使用同种乐器，指挥家能更精准地控制每个音符的起止时间。另一个不可忽视的优点是热分布均匀性，当电路持续工作时，四个管子的温升曲线高度重合，这避免了局部过热导致的寿命折损，提升了系统整体可靠性。

续流路径与制动能力

巧妙利用MOS管体二极管是这种架构的隐藏优势。在电机突然停止或反向运行时，体二极管会自然形成续流通路，无需外接肖特基二极管即可完成能量泄放。这如同在河道转弯处预设的缓冲池，能自动化解洪水冲击。配合单极或双极PWM控制模式，系统可以实现精确的电子制动功能，这在电动车再生制动系统中表现尤为突出。实验表明，全NMOS桥臂的制动响应时间可比传统方案缩短50%以上。

模块化扩展与故障冗余

标准化的桥臂设计赋予系统强大的扩展能力。当需要驱动更大功率负载时，只需并联多组相同结构的NMOS桥臂，就像给服务器机房增加相同的机柜单元。这种模块化特性显著降低了系统升级的复杂度。同时，对称结构还带来天然的故障诊断优势，当某个管子失效时，通过对比相邻管子的工作状态即可快速定位问题点，这极大简化了维护流程。

从工业机械臂的精密控制到新能源车的电驱系统，4个NMOS管构成的全桥电路正以它的高效、可靠和灵活，持续推动着电力电子技术的边界。随着宽禁带半导体材料的普及，这种经典架构将在更高频率、更高效率的应用场景中焕发新的生命力。
