碳化硅mos管的优缺点

碳化硅（SiC）MOS管作为新型功率器件，凭借其独特性能在电力电子领域掀起革新浪潮。与传统硅基器件相比，其优势与挑战并存，以下从技术特性、应用场景及发展瓶颈三个维度展开深度剖析。

一、性能优势：高频高效与极端环境适应力

1. 高频特性突破功率转换效率瓶颈

2. 碳化硅mos管的工作频率可达1MHz以上，是传统硅基mosfet（约60kHz）的数十倍。这一特性如同“电力赛道上的超级跑车”，在相同时间内能完成更多能量转换周期。例如，在充电桩模块中，高频特性可缩小变压器体积，使充电设备更紧凑。高频优势还延伸至光伏逆变器、服务器电源等领域，显著提升系统响应速度与能源利用率。

3. 耐压能力重塑高压应用场景

4. 碳化硅器件的耐压值可达硅基器件的10倍，部分型号可承受数万伏电压。这种“电力盔甲”特性使其在高压电网、轨道交通牵引系统中表现突出。例如，高铁牵引变流器采用SiC mosFET后，不仅能承受接触网3千伏级高压，还可减少谐波干扰，提升电能传输稳定性。

5. 高温耐受性拓展恶劣环境应用

6. 传统硅器件在200℃以上会因热击穿失效，而碳化硅MOS管可在200℃-300℃环境中稳定工作。这一特性使其成为电动汽车、航空航天等高温场景的理想选择。例如，电动车驱动电机靠近发动机舱，常规器件易因过热降额，而SiC MOSFET可保持满负荷运行，避免动力衰减。

二、能效与体积优势：绿色转型的核心驱动力

1. 低损耗实现节能目标

2. 碳化硅MOS管的导通电阻仅为同规格硅器件的1/5，开关损耗降低70%以上。以数据中心电源为例，采用SiC MOSFET后，每年可节省近40%的冷却成本，相当于“为电力系统装上节能阀门”。在新能源电站中，这种低损耗特性可提升光伏逆变器转换效率2%-3%，显著增加发电量。

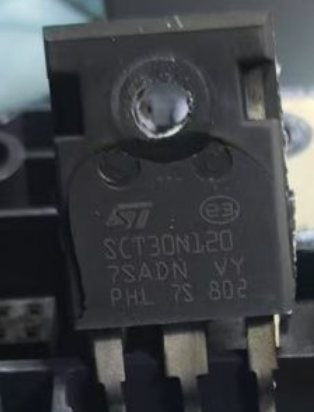

3.


4. 小型化设计优化空间布局

5. 高频高效特性使被动元件（如电感、电容）体积缩小30%-50%，整体功率密度提升3倍。这在电动汽车领域尤为关键：SiC MOSFET可将车载充电机体积缩小至传统方案的1/3，为底盘布局腾出宝贵空间，同时支持800V高压平台快速充电。

三、技术瓶颈与应用场景局限性

1. 成本壁垒制约普及速度

2. 目前SiC晶圆价格是硅晶圆的5-10倍，且外延缺陷率较高，导致良品率不足硅基产线的60%。以家用空调为例，若全面替换为SiC MOSFET，单机成本将增加200元以上，短期内难以实现经济性平衡。不过，随着特斯拉、比亚迪等企业大规模采购，产能扩张已使价格年降幅达15%。

3. 可靠性验证体系待完善

4. 尽管理论寿命可达数十年，但SiC MOSFET在高频开关下的电磁干扰（EMI）问题仍需解决。例如，工业变频器中高频脉冲可能干扰控制系统信号，需额外增加滤波电路。此外，高温环境下的封装材料热膨胀系数匹配问题，仍是量产应用的技术难点。

5. 场景适配性决定应用边界

6. 在低电压、低频场景（如手机充电），硅基器件仍具成本优势；而在高压快充、光伏储能等高附加值领域，SiC MOSFET的经济性凸显。这种“马太效应”使得其应用领域呈现两极分化：要么追求极致性能（如航天电源），要么需要长期可靠性（如海上风电）。

四、未来展望：技术迭代与生态构建

随着8英寸SiC晶圆量产突破和第三代半导体政策支持，预计2025年SiC器件成本将降至硅基产品的2倍以内。特斯拉已率先在Model 3主驱逆变器中实现SiC MOSFET全系标配，带动产业链加速成熟。可以预见，当成本曲线与性能需求形成“黄金交叉点”时，碳化硅技术将彻底改写功率器件市场格局，成为能源革命的隐形冠军。
