p型mos管驱动电路详解

P型MOS管作为电子电路中的关键元件，其驱动电路设计直接影响系统性能与可靠性。本文将从基础原理到实际应用层层展开，结合驱动信号处理、参数设计及典型场景，深入剖析P型mos管的驱动逻辑。

一、P型MOS管的核心特性与导通机制

P型mos管（全称P型金属氧化物半导体场效应晶体管）是通过栅极电压控制电流通断的压控型器件。其核心原理为：当栅源极电压Vgs低于阈值电压Vth时，P型MOS管内部形成导电沟道，允许电流从源极流向漏极；反之，当Vgs高于Vth时，沟道关闭，电流被切断。这一特性使其在开关电路中广泛应用，例如电源管理系统中通过调整栅极电压实现负载电流的精准控制。

通俗比喻：P型MOS管如同一个“水阀”，栅极电压相当于“阀门控制杆”。当控制杆压力不足（Vgs<Vth）时，阀门打开（导通）；当压力增大超过阈值时，阀门关闭（截止）。

二、驱动电路设计的关键要素

1. 栅极驱动信号的极性与幅值

P型MOS管的导通条件为Vgs<Vth，因此驱动电路需提供负极性信号。例如，在24V电源系统中，若源极S接24V，栅极G需施加高于S点电位的信号（如G点接10V）才能关断管子；反之，若G点接地（0V），则S点电压会传递至漏极D，导致管子导通。

设计要点：栅极驱动电压需足够低于源极电位，并留出裕量以避免误触发。例如，在高压场景中，可引入专用驱动芯片提升信号稳定性。

2. 驱动电阻Rg的作用与选型

驱动电阻Rg连接在驱动信号源与栅极之间，用于限制栅极充电电流并抑制振荡。其阻值通常在10kΩ至几十kΩ范围内，既能为栅极电荷提供泄放回路，又不会显著影响开关速度。

场景化示例：在高频开关电路中，Rg过小会导致栅极电流过大，可能烧毁MOS管；Rg过大则延长开关时间，降低效率。需根据开关频率和功率需求权衡选择。

3. 寄生二极管的影响与规避

P型MOS管内部存在寄生二极管，方向为从源极到漏极。在实际应用中，若漏极D电位高于源极S（如D点接24V而S点接地），即使栅极关闭，寄生二极管仍可能导通并烧坏管子。

解决方案：通过合理布局驱动电路，确保漏极电位始终低于源极，或在电路中串联保护二极管隔离高压。

三、典型驱动电路结构与优化

1. 图腾柱驱动电路

图腾柱结构通过上下两个互补晶体管放大驱动信号，再经驱动电阻Rg连接至P型MOS管栅极。这种结构能提供强驱动能力，适用于大功率场景。

白话解读：图腾柱如同“电子推挽器”，上方管子推信号，下方管子拉信号，确保栅极信号快速响应。

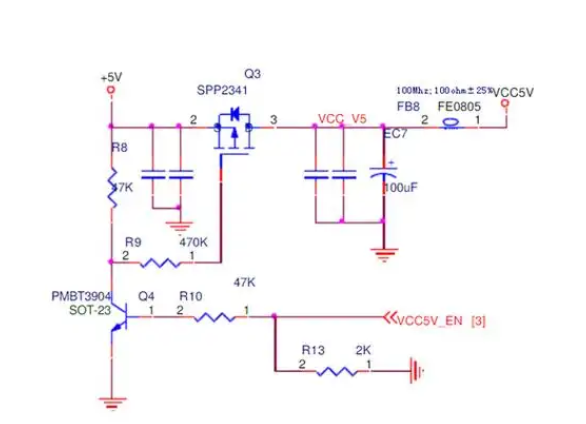

2. 高端驱动中的P型MOS管应用

在需要控制高侧负载（如电源开关）的场景中，P型MOS管因耐压高、导通电阻低而成为首选。此时需将源极S接至电源正极，栅极通过驱动电路接入更低电位信号以实现导通。

实例：汽车电子中的车窗控制电路，通过P型MOS管切换电池正极，实现电机正反转。

3. 驱动芯片选型策略

现代驱动电路常采用专用芯片（如IR21XX系列）集成图腾柱功能，简化设计并增强可靠性。选型时需关注芯片的驱动电压范围、输出电流能力及隔离特性。

四、常见问题与故障分析

1. 误触发与噪声干扰

若栅极悬浮或驱动信号抗干扰能力不足，外部噪声可能导致P型MOS管意外导通。解决方法包括：

• 在栅源极间并联下拉电阻Rpd（10kΩ~100kΩ），强制拉低栅极电位；

• 使用屏蔽线或PCB布局优化减少信号耦合。

2. 热失效与功耗控制

P型MOS管在导通时存在导通电阻Rds(on)，电流过大或散热不良可能引发过热损坏。需根据负载电流计算功耗（P=I²×Rds(on)），并配置散热片或散热器。

五、应用场景与性能优势

P型MOS管驱动电路广泛应用于以下领域：

1. 电源管理：如锂电池保护板中的高低压控制开关；

2. 模拟开关：音频信号通路中的低失真切换；

3. 放大器设计：共源极或共漏极配置提升信号增益。

其优势在于阈值电压低、开关速度快、功耗低，适合高精度与高频场景。

结语

掌握P型MOS管驱动电路的设计要点，需从栅极控制逻辑、电阻匹配、信号完整性等多方面综合考量。通过合理选型与优化布局，可充分发挥其性能优势，提升电路稳定性与效率。实际设计中建议结合仿真工具验证参数，并参考数据手册中的电气特性进行调试。
