mos管桥式驱动电路详解

发布时间:2025-04-24编辑:国产MOS管厂家浏览:0

**“为什么现代电机控制离不开MOS管桥式驱动?”** 在追求高效能与低损耗的电子系统中,桥式驱动电路凭借其灵活的电流控制能力,成为电机驱动、电源转换、逆变器等领域的核心模块。而mos管作为桥臂的关键开关元件,其性能直接影响系统的效率与可靠性。本文将深入解析**mos管桥式驱动电路**的设计逻辑、工作模式与优化策略,为工程师提供实用参考。

---

## 一、桥式驱动电路的核心价值与MOS管优势

桥式驱动电路通过两组对称的开关元件(如MOS管)交替导通,实现对负载电流方向的精准控制。其核心优势在于:

- **双向电流控制**:通过改变桥臂开关状态,可驱动负载正反转(如电机)或实现交直流转换(如逆变器)。

- **低导通损耗**:MOS管的*低导通电阻(RDS(on))*显著降低功率损耗,尤其适合高频开关场景。

- **快速响应**:MOS管的开关速度可达纳秒级,配合PWM调制技术,能精确控制输出电压波形。

以H桥电路为例,当上下桥臂的MOS管按特定时序导通时,电流可正向或反向流经负载,这种特性使其在无刷直流电机(BLDC)驱动中不可或缺。

---

## 二、MOS管桥式驱动的关键拓扑结构

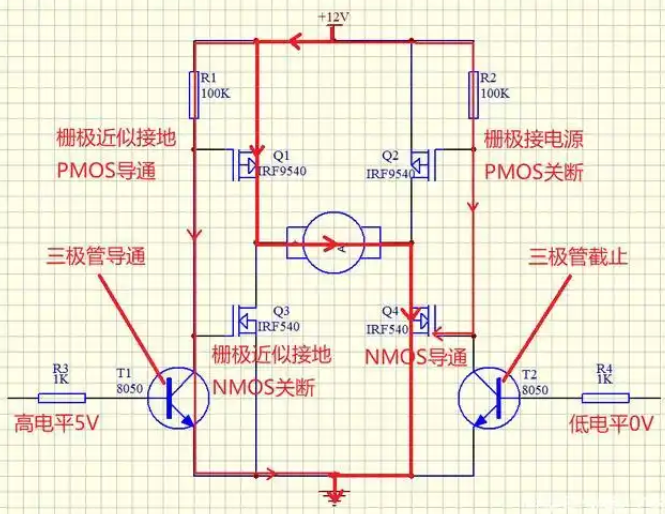

### 1. **H桥电路:双向控制的经典方案**

H桥由四颗MOS管构成,分为两组互补对(Q1/Q3与Q2/Q4)。通过控制各管的导通时序,可实现:

- **正向驱动**:Q1与Q4导通,电流从电源正极经负载流向负极;

- **反向驱动**:Q2与Q3导通,电流方向反转;

- **制动模式**:短接负载两端,快速消耗电机惯性动能。

**设计要点**:

- **死区时间(Dead Time)**:必须设置上下桥臂切换时的延迟,避免*直通短路*风险。

- **同步整流**:利用MOS管的体二极管特性,在关断期间续流,减少能量损耗。

### 2. **三相全桥电路:高性能电机驱动的基石**

在变频器或伺服驱动中,三相全桥由六个MOS管组成三组半桥,通过*空间矢量调制(SVPWM)*生成三相正弦波,驱动永磁同步电机(PMSM)等高精度负载。其优势在于:

- 输出波形谐波含量低,电机运行更平稳;

- 通过调整开关频率,可优化系统效率与电磁兼容性(EMC)。

mos管桥式驱动电路详解

## 三、MOS管选型与驱动电路设计要点

### 1. **MOS管关键参数选择**

- **耐压(VDS)**:需高于电源电压的1.5倍,防止电压尖峰击穿;

- **导通电阻(RDS(on))**:直接影响导通损耗,需结合散热条件权衡;

- **栅极电荷(Qg)**:影响开关速度,Qg越低,驱动电路功耗越小。

### 2. **驱动芯片的选择与隔离设计**

- **高边驱动挑战**:上桥MOS管的源极电位浮动,需采用*自举电路*或*隔离型驱动芯片*(如IR2110)提供栅极电压;

- **隔离需求**:在高压系统中,光耦或磁耦隔离可防止地线噪声干扰控制信号。

### 3. **PCB布局优化技巧**

- **降低寄生电感**:MOS管与续流二极管应尽量靠近,缩短功率回路路径;

- **散热设计**:大面积铺铜或添加散热过孔,避免因温升导致RDS(on)增大;

- **信号隔离**:将驱动信号走线与功率线路垂直交叉,减少耦合干扰。

---

## 四、典型应用场景与案例解析

### 1. **无刷直流电机驱动**

在无人机电调(ESC)中,H桥电路通过检测转子位置信号(霍尔传感器或反电动势),动态调整MOS管导通顺序,实现高效率换向。关键指标包括*换向精度*与*动态响应速度*。

### 2. **DC-AC逆变器**

太阳能逆变器利用全桥拓扑将直流电转换为交流电,通过调节PWM占空比控制输出电压幅值。此处需关注*输出波形失真度*与*转换效率*,通常要求总谐波失真(THD)低于5%。

### 3. **同步Buck-Boost转换器**

在双向电源系统中,桥式电路可同时实现升压与降压功能。例如,在电动汽车的电池管理系统中,MOS管桥用于能量回馈时的电压适配。

---

## 五、常见问题与解决方案

1. **直通(Shoot-Through)现象**

**成因**:上下桥臂MOS管同时导通,导致电源短路。

**对策**:

- 加入硬件死区电路或通过软件设置死区时间;

- 使用带互锁功能的驱动芯片(如L6384E)。

2. **栅极振荡与EMI干扰**

**优化方法**:

- 在栅极串联小电阻(如10Ω)阻尼振荡;

- 采用RC缓冲电路吸收电压尖峰;

- 对敏感信号线进行屏蔽处理。

3. **MOS管过热失效**

**预防措施**:

- 实时监测管芯温度,触发过温保护;

- 优化散热路径,选用低热阻封装(如TO-247)。

---

通过深入理解MOS管桥式驱动电路的设计原理与实践技巧,工程师可有效提升系统性能与可靠性。无论是电机控制、能源转换还是工业自动化,这一技术将继续推动电力电子领域的创新发展。
