贴片场效应管丝印对照表

发布时间:2025-04-23编辑:国产MOS管厂家浏览:0

一、引言

贴片场效应管,作为现代电子设备中不可或缺的关键元件,其封装形式和丝印信息对于工程师而言至关重要。在众多封装类型中,SOT-23因其小巧轻便、性能稳定而广泛应用。本文将深入探讨几种常用的SOT-23封装的mos场效应管的主要参数及其丝印标识,为电子维修及设计人员提供一份详尽且实用的参考资料。

二、常用SOT-23封装MOS场效应管概述

1. AO3400:N沟道MOS场效应管

AO3400是一款广泛应用于各类电源管理和开关电路的N沟道MOS场效应管。其主要参数包括:功率耗散PD为1.4W,漏源电压VDS高达30V,连续漏电流ID可达5.8A。尤为值得一提的是,其在VGS=4.5V时的导通电阻Rds小于33mΩ,这一参数直接影响着器件的导电效率和热稳定性。此外,AO3400还内置了栅源保护二极管,有效提升了焊接过程中的可靠性,减少了静电击穿的风险。

2. AO3401:P沟道MOS场效应管

与AO3400相对应的是P沟道MOS场效应管AO3401。它同样具备1.4W的功率耗散能力和-30V的漏源电压,但其漏电流方向相反,为-4.2A。在VGS=-4.5V时,AO3401的导通电阻Rds小于65mΩ。这款器件在需要负逻辑控制的电路中发挥着重要作用,如低侧开关等应用场景。

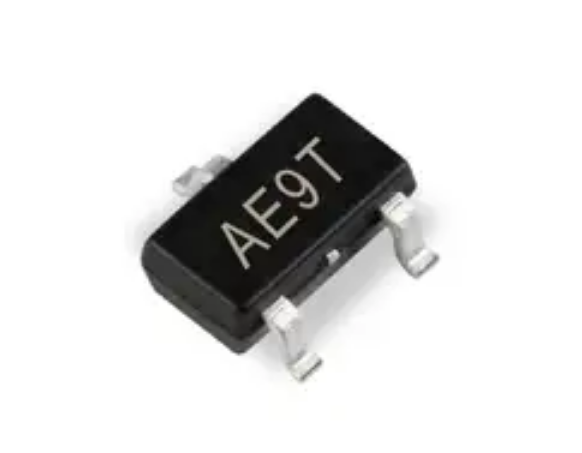

贴片场效应管丝印对照表

3. AO3404:N沟道MOS场效应管(高电流版)

AO3404是一款增强型N沟道MOS场效应管,其设计旨在处理更高的电流负载。与AO3400相似,AO3404的PD同样为1.4W,VDS也维持在30V,但ID却提升至5.8A,显示出其强大的电流承载能力。在VGS=4.5V条件下,其导通电阻Rds进一步优化至小于43mΩ,适合用于需要高效能量转换的应用场合。

4. AO3407:P沟道MOS场效应管(高电压版)

针对更高压需求,P沟道的AO3407提供了-30V的VDS,同时保持了1.4W的功率耗散和-4.1A的漏电流。尽管其漏电流略低于AO3401,但在VGS=-4.5V时,AO3407仍能保持较低的导通电阻(小于87mΩ),适用于对耐压要求较高的反向控制电路。

三、丝印信息解读与应用实例

贴片元件的丝印不仅是其身份的象征,更是快速识别和替换的关键。以ABA892为例,这串字母数字组合代表了特定的厂商代码、型号及封装信息。在维修或设计过程中,准确解读这些丝印信息,可以帮助工程师迅速定位问题并找到合适的替代品。例如,在面对损坏的mosfet时,通过对照上述表格中的丝印数据,可以快速确定所需替换的元件型号及其规格,从而缩短维修周期,提高维护效率。

四、结语

了解并掌握贴片SOT-23封装的MOS场效应管的主要参数及丝印信息对于电子工程领域的从业者来说至关重要。无论是在设计初期的选型阶段,还是在后期维护的故障排查中,这些知识都能发挥不可替代的作用。随着技术的不断进步,未来还将有更多高性能、多样化的贴片场效应管问世,满足日益复杂的电子系统需求。因此,持续关注行业动态和技术革新,对于保持竞争力和创新能力至关重要。
