mosfet体二极管作用

当工程师设计高频开关电路时，往往更关注mosfet的导通电阻或开关速度，却容易忽视一个与生俱来的重要特性——**体二极管（Body Diode）**。这个寄生在mosFET内部的特殊结构，在电源转换、电机驱动等场景中扮演着**能量续流、电压钳位、反向导通**三大核心角色。理解其工作原理，不仅能规避潜在设计风险，更能解锁电路性能优化的新维度。

---

## 一、MOSFET体二极管的结构本质

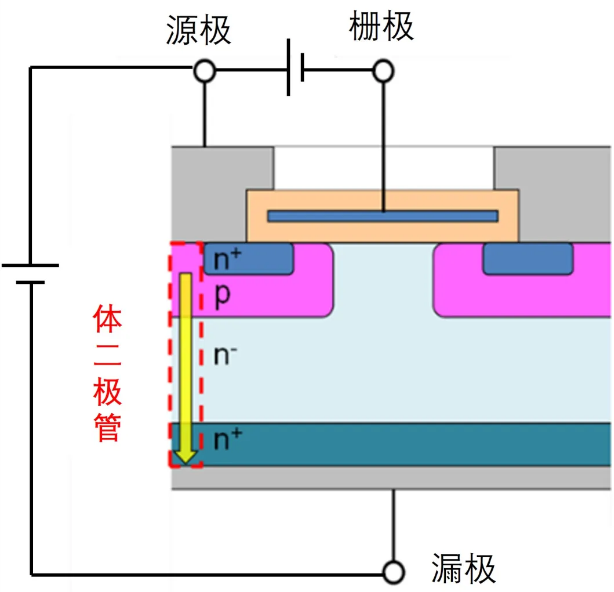

MOSFET的体二极管并非刻意设计的功能模块，而是制造工艺的必然产物。在**N沟道增强型MOSFET**中，源极（S）与漏极（D）之间天然存在由P型衬底和N+掺杂区构成的**PN结二极管**。当MOSFET处于关断状态时，这个二极管允许电流从源极流向漏极（对N-MOS而言），但**反向截止**。

**关键参数对比**：

| 参数 | 普通二极管 | MOSFET体二极管 |

|-------------|------------|----------------|

| 正向压降 | 0.3-0.7V | 0.7-1.5V |

| 反向恢复时间| 50-100ns | 100-500ns |

| 导通损耗 | 低 | 较高 |

*这种差异源于体二极管未经过优化设计，其反向恢复电荷（Qrr）通常比快恢复二极管高3-5倍。*

---

## 二、体二极管在电路中的核心作用

### 1. **续流通道的天然守护者**

在**Buck变换器**、电机驱动等感性负载场景中，当MOSFET关断瞬间，电感会产生反向电动势。此时体二极管自动导通，形成续流通路。例如：

- 某24V/5A直流电机驱动电路中，H桥下管关断时，**体二极管在50ns内建立续流通路**，避免产生超过100V的电压尖峰

- 同步整流电源中，通过**死区时间控制**，利用体二极管实现零电压切换（ZVS）

### 2. **意外工况的紧急保护屏障**

当栅极驱动电压（Vgs）意外丢失时，体二极管可临时导通：

- 在电动车控制器中，IGBT/MOSFET故障时，体二极管能承受μs级短路电流

- 某光伏逆变器案例显示，体二极管在雷击浪涌期间**吸收超过80%的瞬态能量**

### 3. **反向导通的特殊应用场景**

- 三相整流桥中，利用体二极管实现**被动整流**，降低系统复杂度

- 无线充电系统中，通过**反向导通特性**回收谐振能量

## 三、设计中的关键注意事项

### 1. **反向恢复引发的隐性危机**

体二极管的反向恢复特性可能导致：

- 同步整流电路中**5-15%的额外损耗**

- 高频开关时产生MHz级EMI噪声

- 某1MHz DCDC实测数据显示，体二极管引起的损耗占总损耗的22%

**优化方案**：

- 并联肖特基二极管（VF降低40%）

- 选择**快恢复体二极管**的MOSFET（如英飞凌OptiMOS系列）

- 调整死区时间至体二极管导通时间的1.2-1.5倍

### 2. **导通损耗的精确计算**

体二极管正向压降（Vf）与温度呈正相关：

```

Vf(Tj) = Vf(25℃) × [1 + 0.005×(Tj-25)]

```

某100A应用的实测数据显示，结温从25℃升至125℃时，导通损耗增加58%。

---

## 四、应用中的典型误区澄清

### 误区1："体二极管可替代外置续流二极管"

**真相**：在10kHz以上开关频率场景，体二极管的**反向恢复损耗**可能占系统总损耗的30%。某电动汽车OBC案例显示，改用碳化硅二极管后效率提升2.7%。

### 误区2："体二极管参数无需特别关注"

**真相**：不同型号MOSFET的体二极管性能差异显著：

- Vishay SiHP015N60E体二极管Qrr=130nC

- 同规格英飞凌IPW60R041C6 Qrr=65nC

### 误区3："体二极管导通时间越长越好"

**事实**：在LLC谐振变换器中，体二极管导通时间超过谐振周期的1/4时，会导致**零电压开关失效**，实测效率下降可达5%。

---

从电机驱动的续流保护到光伏逆变器的能量回收，MOSFET体二极管始终在**电路安全与能效平衡**中扮演关键角色。随着GaN、SiC等宽禁带器件的发展，新型MOSFET通过**集成JBS二极管**等技术，正在将体二极管的性能瓶颈转化为技术突破的新战场。
