mosfet的工作特点

在现代电子技术中，mosfet（金属氧化物半导体场效应晶体管）以其**高效性、灵活性和广泛的应用范围**，成为电子电路中不可或缺的核心元件。无论是智能手机、计算机，还是电动汽车和工业控制系统，mosFET都扮演着关键角色。那么，MOSFET究竟有哪些独特的工作特点？它在实际应用中又展现了哪些优势？本文将深入探讨这些问题。

### MOSFET的基本结构与工作原理

MOSFET是一种基于**场效应**的半导体器件，其核心结构由三个主要部分组成：**栅极（Gate）、源极（Source）和漏极（Drain）**。栅极与源极之间通过一层薄薄的绝缘氧化物层（通常是二氧化硅）隔开，这种结构使得MOSFET具有**高输入阻抗**，几乎不消耗输入电流。

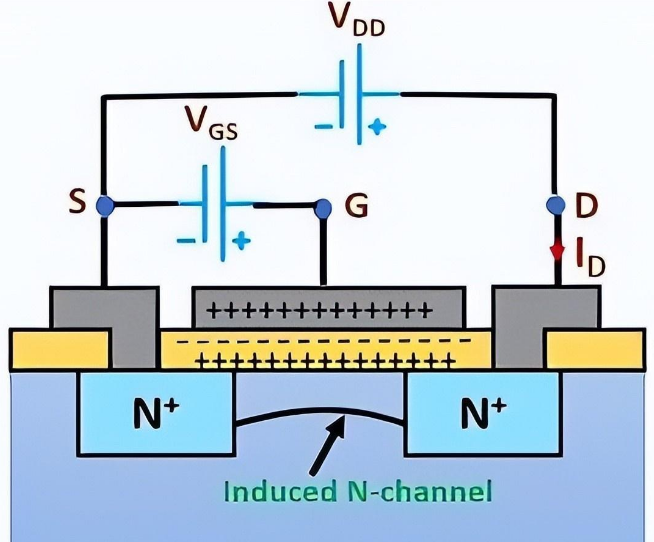

MOSFET的工作原理主要依赖于**电场对导电沟道的控制**。当在栅极施加一个正电压时，会在栅极下方的半导体区域形成一个导电沟道，从而允许电流从源极流向漏极。这种通过电压控制电流的方式，使得MOSFET成为一种**电压控制型器件**，与电流控制型的双极型晶体管（BJT）形成鲜明对比。

### MOSFET的工作特点

1. **高输入阻抗**

MOSFET的栅极与源极之间通过绝缘层隔离，这使得其输入阻抗极高，通常在10^9欧姆以上。这种特性使得MOSFET在信号放大和开关电路中表现出色，因为它几乎不会对前级电路产生负载效应。

2. **低功耗**

由于MOSFET的栅极几乎不消耗电流，其静态功耗极低。这使得它在**低功耗电子设备**（如便携式设备和物联网传感器）中得到广泛应用。

3. **快速开关特性**

MOSFET的开关速度非常快，能够在纳秒级的时间内完成导通和关断。这种特性使其在**高频开关电路**（如开关电源和射频放大器）中表现出色。

4. **线性放大能力**

在模拟电路中，MOSFET可以作为线性放大器使用。其**跨导（Transconductance）**特性使得它能够将输入电压信号转换为输出电流信号，实现高效的信号放大。

5. **热稳定性好**

MOSFET的导电沟道由多数载流子（电子或空穴）组成，因此其工作温度对性能的影响较小。这使得MOSFET在**高温环境**下仍能稳定工作。

6. **易于集成**

MOSFET的制造工艺与集成电路（IC）高度兼容，因此它被广泛应用于大规模集成电路中。无论是数字逻辑电路还是模拟电路，MOSFET都是其中的核心元件。

### MOSFET的分类与应用

根据导电沟道的类型，MOSFET可以分为**N沟道MOSFET（NMOS）和P沟道MOSFET（PMOS）**。NMOS在栅极施加正电压时导通，而PMOS在栅极施加负电压时导通。这两种类型的MOSFET通常被组合使用，构成互补MOS（CMOS）电路，广泛应用于数字集成电路中。

在实际应用中，MOSFET的用途非常广泛：

- **电源管理**：MOSFET在开关电源中作为高频开关器件，能够实现高效的电能转换。

- **电机驱动**：在电动汽车和工业电机控制中，MOSFET被用于驱动电机，实现精确的速度和转矩控制。

- **射频放大**：MOSFET的高频特性使其成为射频放大器中的理想选择。

- **逻辑电路**：CMOS技术是现代数字电路的基础，广泛应用于计算机、智能手机等设备中。

### MOSFET的选择与优化

在实际设计中，选择适合的MOSFET需要考虑多个参数，包括**导通电阻（Rds(on)）、阈值电压（Vth）、最大漏极电流（Id）和开关速度**等。例如，在**高效率电源**设计中，低导通电阻的MOSFET能够减少能量损耗；而在**高频电路**中，快速开关的MOSFET能够提高系统性能。

此外，MOSFET的**热管理**也是一个关键问题。由于MOSFET在工作时会产生一定的热量，合理设计散热系统（如散热片或风扇）能够确保其长期稳定运行。

### MOSFET的未来发展趋势

随着半导体技术的不断进步，MOSFET也在不断演进。例如，**宽带隙半导体材料**（如碳化硅和氮化镓）被用于制造新一代MOSFET，这些器件具有更高的工作频率、更低的导通电阻和更好的热稳定性，正在逐渐取代传统的硅基MOSFET，在**新能源**和**5G通信**等领域展现出巨大的潜力。

总之，MOSFET以其**高效、灵活和广泛的应用**，成为现代电子技术中不可或缺的元件。无论是从工作原理还是实际应用来看，MOSFET都展现了其独特的优势，并将在未来的电子技术发展中继续发挥重要作用。
