mos管三只脚怎么分辨

在电子元器件的世界里，MOS管如同一个精密的“电流开关”，而它的三只脚——栅极（G）、源极（S）和漏极（D）——则是控制电流流动的关键。如何准确分辨这三只脚，是许多电子爱好者或工程师的必修课。本文将结合专业知识和生活化比喻，带你一步步揭开mos管引脚的神秘面纱。

第一步：认识mos管的三只脚

MOS管的三只脚各有其独特功能。栅极（G）像是开关的“遥控按钮”，通过电压控制电流的通断；源极（S）是电流的“入口”，如同水龙头的水源；漏极（D）则是电流的“出口”，负责将电流导向负载。这三者的协同工作，决定了MOS管在电路中的表现。

第二步：从符号入手快速辨认

MOS管的电路符号是分辨引脚的直观工具。无论是P沟道还是N沟道，符号中两根线相交的位置一定是源极（S），而单独引线的一侧则是漏极（D）。栅极（G）通常以独立的短线引出，像是一根“天线”，与其他两只脚保持距离。这种设计类似于交通标志，通过图形化的语言传递信息。

第三步：借助工具精准测量

当符号标识模糊时，万用表便成了“电子侦探”。将万用表调至二极管测试模式，若某两个引脚间显示低电阻（类似“绿灯通行”），则可能是漏极（D）和源极（S）；而栅极（G）与其他脚之间通常呈现高电阻（类似“红灯禁行”）。数字万用表还能通过寄生二极管的导通方向进一步验证：N沟道MOS管中，电流从S流向D；P沟道则相反。

第四步：数据手册——权威指南

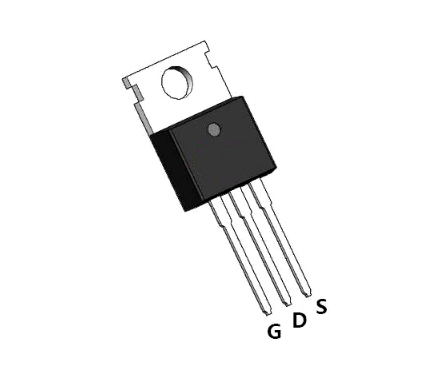

对于批量应用或复杂封装，最可靠的方法是查阅数据手册。手册中的引脚布局图如同“建筑蓝图”，明确标注了G、S、D的位置。例如，TO-220封装的MOS管，通常中间脚为D，左侧为G，右侧为S，但不同型号可能有差异，因此不可盲目套用。

第五步：沟道类型与寄生二极管的关联

MOS管的沟道类型（N或P）与引脚极性息息相关。N沟道管中，衬底箭头方向由S指向D，寄生二极管也同向；P沟道则完全相反。这就像磁铁的南北极，方向一旦确定，其他特性自然对齐。通过观察箭头方向，不仅能判断沟道类型，还能辅助确认S和D的极性。

实际应用中的注意事项

分辨引脚后，还需注意实际焊接或测试中的细节。例如，栅极（G）对静电极其敏感，稍有不慎可能损坏，操作时需佩戴防静电手环。此外，寄生二极管的存在使得MOS管在电路中可能“意外导通”，设计时需预留保护电路，如同给开关加上“保险锁”。

理解MOS管的三只脚，不仅是技术层面的需求，更是安全高效使用的基础。从符号识别到工具测量，再到数据验证，每一步都需耐心与严谨。正如一位熟练的机械师熟悉工具的每个部件，掌握MOS管的引脚分辨，才能让它在电路中发挥最大效能。
