mos管的三个极性相反吗？

在现代电子设备中，MOS管（金属氧化物半导体场效应晶体管）扮演着至关重要的角色。无论是智能手机、计算机还是电动汽车，mos管的高效开关和放大功能都不可或缺。然而，对于初学者来说，mos管的三个极性——栅极（Gate）、源极（Source）和漏极（Drain）——是否相反，常常令人困惑。本文将深入探讨这一问题，帮助读者更好地理解MOS管的工作原理。

## MOS管的基本结构

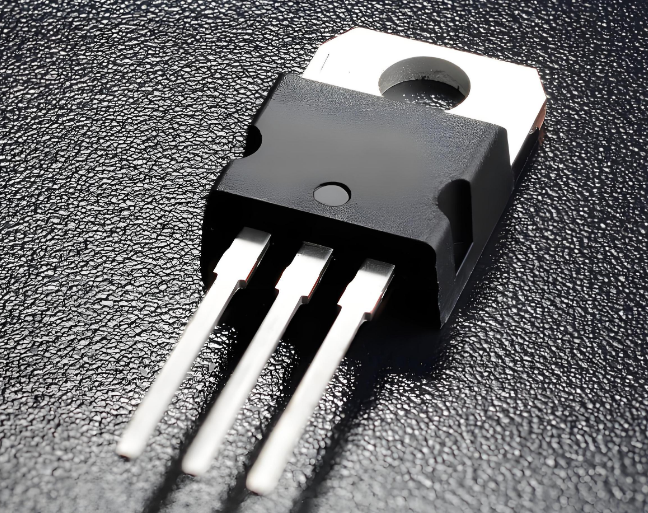

首先，我们需要了解MOS管的基本结构。MOS管由三个主要部分组成：栅极、源极和漏极。栅极与源极和漏极之间通过一层薄薄的绝缘层（通常是二氧化硅）隔开。这种结构使得MOS管能够通过控制栅极电压来调节源极和漏极之间的电流。

## 极性的定义

在讨论MOS管的极性是否相反之前，我们需要明确“极性”的含义。在电子学中，极性通常指的是电压或电流的方向。对于MOS管而言，栅极、源极和漏极的极性主要体现在它们之间的电压关系上。

## N沟道与P沟道MOS管

MOS管主要分为两种类型：N沟道和P沟道。这两种类型的MOS管在极性上有所不同。

### N沟道MOS管

在N沟道MOS管中，**栅极电压相对于源极电压为正时**，MOS管导通。这意味着栅极和源极之间的电压差为正，导致源极和漏极之间形成导电通道。在这种情况下，**源极和漏极的极性是相同的**，因为它们都处于同一电势水平。

### P沟道MOS管

与N沟道MOS管相反，P沟道MOS管在**栅极电压相对于源极电压为负时**导通。这意味着栅极和源极之间的电压差为负，导致源极和漏极之间形成导电通道。在这种情况下，**源极和漏极的极性也是相同的**，因为它们都处于同一电势水平。

## 极性的相反性

从上述分析可以看出，无论是N沟道还是P沟道MOS管，**源极和漏极的极性都是相同的**。然而，栅极的极性则与源极和漏极相反。在N沟道MOS管中，栅极电压为正，而在P沟道MOS管中，栅极电压为负。这种极性的相反性是MOS管能够实现开关和放大功能的关键。

## 实际应用中的极性关系

在实际应用中，MOS管的极性关系对于电路设计至关重要。例如，在开关电源中，MOS管的栅极电压需要精确控制，以确保源极和漏极之间的电流能够快速切换。在放大电路中，MOS管的栅极电压需要与输入信号同步，以实现信号的放大。

## 结论

综上所述，MOS管的三个极性中，**栅极的极性与源极和漏极相反**，而源极和漏极的极性则是相同的。这种极性的相反性是MOS管能够实现高效开关和放大功能的基础。理解这一关系，对于电子工程师和爱好者来说，是掌握MOS管工作原理的重要一步。

通过本文的深入解析，相信读者对MOS管的极性关系有了更清晰的认识。在实际应用中，合理利用MOS管的极性特性，将有助于设计出更加高效和可靠的电子电路。
