mos管与igbt管的作用一样吗？

在现代电力电子系统中，MOS管和IGBT管如同电路中的“交通指挥官”，负责调控电流的方向与大小。它们虽同属半导体开关器件，却在结构、性能和应用场景上各具特色。理解二者的差异与优势，有助于工程师在设计中做出更精准的选择。

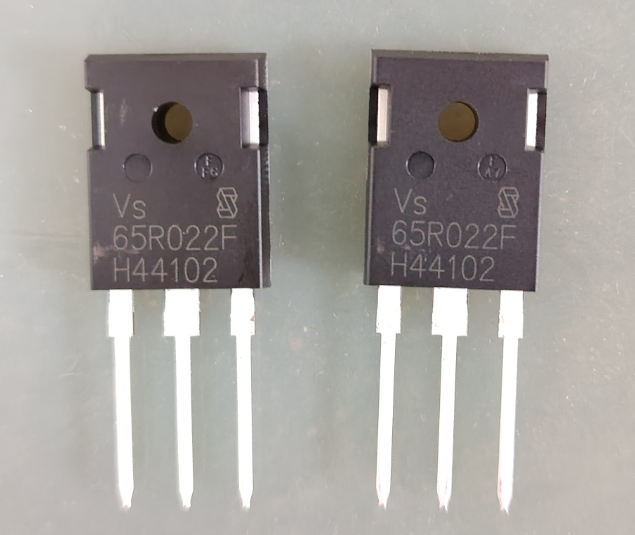

mos管：高速开关的“轻骑兵”

mos管（金属氧化物半导体场效应管）的核心优势在于其高速开关特性。其结构由栅极、源极和漏极组成，栅极通过电压控制导通，几乎不消耗电流，因此驱动功率极低。这种特性使其在高频电路中如鱼得水，例如开关电源的PWM控制或高频逆变器中，MOS管能以每秒数百万次的频率切换电流，效率可达95%以上。

用生活场景比喻，MOS管如同城市中的红绿灯，响应速度快且能耗低，适合车流（电流）密集但需要频繁启停的路口。但它的短板在于耐压能力——普通MOS管的耐压通常低于200V，高压场景下导通损耗会显著增加，如同让红绿灯指挥高速公路的车流，难免力不从心。

IGBT管：高压大电流的“重型卡车”

IGBT（绝缘栅双极型晶体管）结合了MOS管的高输入阻抗和双极型晶体管的大电流能力，堪称“跨界高手”。其结构比MOS管多了一层P型半导体，形成“双极”导通路径，使得它在高压（可达数千伏）和大电流（数百安培）场景下仍能保持较低导通损耗。例如，电动汽车的电机驱动或工业变频器中，IGBT的导通压降通常仅1-3V，效率比高压MOS管高出10%-15%。

类比运输系统，IGBT如同重型卡车，虽然启动和制动不如摩托车（MOS管）灵活，但载重（电流）能力极强，适合长距离运输（高压大电流场景）。不过，IGBT的开关速度较慢（通常在微秒级），高频应用中会产生更多热量，需配合散热设计。

关键差异：性能与成本的平衡术

1. 速度与耐压的博弈：MOS管的开关速度可达纳秒级，适合高频低电压场景；IGBT的开关速度在微秒级，但耐压能力远超MOS管。例如，手机充电器使用MOS管实现高频转换，而高铁牵引系统依赖IGBT处理数千伏电压。

2. 导通损耗的取舍：低压时MOS管的导通电阻（RDS(on)）更小，但高压下IGBT的导通压降（VCE(sat)）优势明显。数据显示，600V以上电压时，IGBT的总损耗比MOS管低20%-30%。

3. 成本与散热需求：MOS管价格较低且易于集成，但高压型号成本飙升；IGBT单体成本较高，但高压系统中可减少外围电路开销。此外，IGBT的散热要求更苛刻，通常需搭配铜基板或液冷设计。

应用场景的黄金分割线

• MOS管的主场：消费电子（如笔记本电脑电源）、LED驱动、高频DC-DC转换器等，这些场景需要高频切换且电流较小。

• IGBT的领地：新能源发电（光伏逆变器）、工业电机控制、电动汽车电驱系统等，其高压大电流特性可显著降低系统整体能耗。例如，一台3kW的光伏逆变器使用IGBT可比MOS管减少约15%的能量损耗，年发电量提升显著。

未来趋势：融合与创新

随着宽禁带半导体（如碳化硅MOS管）的普及，MOS管与IGBT的界限逐渐模糊。碳化硅器件兼具高压、高速和低损耗特性，正在电动汽车充电桩等领域替代传统方案。但短期内，硅基MOS管和IGBT仍将凭借成熟的产业链和性价比，占据电力电子市场的核心位置。

选择MOS管还是IGBT，本质是对速度、电压、成本和效率的综合权衡。理解它们的“性格特征”，才能让这些半导体“指挥官”在电路中发挥最大价值。
