驱动mos管不加电阻电流大吗？

在电子电路设计中，MOS管作为一种常见的电压控制器件，其驱动方式对整个电路的性能有着至关重要的影响。特别是在讨论是否需要在驱动mos管时添加电阻这一问题上，存在着诸多考量因素与潜在影响。本文将深入探讨这一话题，旨在为电子爱好者及专业人士提供全面而深入的见解。

一、mos管驱动基础回顾

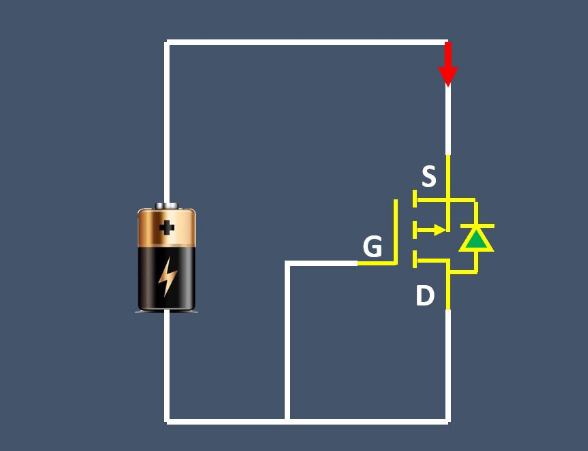

MOS管的导通机制不同于双极性晶体管，它依赖于栅极（G）与源极（S）之间的电压差来控制电流的流通。当GS电压超过一定阈值时，MOS管即进入导通状态，允许电流从漏极（D）流向源极（S）。值得注意的是，这一过程并不直接需要栅极电流的持续注入，而是通过电场效应实现对沟道的控制。

二、驱动电阻的作用

1. 阻尼震荡：MOS管在开通瞬间，由于寄生电容的存在，驱动电流可能会产生短暂的震荡现象。此时，驱动电阻Rg通过提供额外的阻抗，能够有效减缓这种震荡，确保mosfet平稳地过渡到导通状态。这一点对于提高电路的稳定性和可靠性至关重要。

2. 防止误开通：在MOS管关断过程中，快速变化的dV/dt可能会引起不必要的电流波动，甚至导致MOSFET误开通。驱动电阻在此过程中扮演着限流的角色，防止了因dV/dt效应而产生的过大电流，从而保护MOSFET免受损坏。

3. 控制开关速度与损耗：虽然较小的驱动电阻可以加快MOSFET的开断时间，有助于减小开关损耗，但同时也会导致关断过程中的di/dt增大，这可能引起主回路杂散电感上的电压过冲。如果过冲电压超过MOSFET的额定值，将对元件造成损害。因此，选择合适的驱动电阻是平衡开关速度与系统安全性的关键。

4.


三、不加电阻的潜在影响

若在驱动MOS管时不添加电阻，最直接的后果是驱动电流将不受限制，可能导致以下问题：

1. 电流过大：如前所述，缺乏电阻限制意味着驱动电路可能需要提供更大的瞬间短路电流，以满足寄生电容快速充电的需求。这不仅增加了电源的负担，还可能在PCB走线、驱动芯片引脚等部位引发过热，影响系统稳定性。

2. 电压过冲风险：快速上升的电流变化率（di/dt）将在主回路杂散电感上产生显著的电压尖峰，这些过冲电压可能远超MOSFET的耐压极限，造成永久性损坏。

3. EMI干扰：未经抑制的快速电流变化还会产生强烈的电磁干扰（EMI），影响周边电子设备的正常运作，降低系统的电磁兼容性。

四、场景化理解

想象一个场景，一辆高速行驶的汽车突然急刹车，如果没有良好的制动系统（相当于驱动电阻的角色），车轮锁死（类似电流过大导致的过冲），不仅会对车辆本身造成损害，还可能危及乘客安全并干扰周围环境。同样道理，合理选择驱动电阻，就像是为MOSFET的“驾驶”提供了必要的安全保障和性能调校。

五、结论

驱动MOS管时不添加电阻确实存在电流过大的风险，这主要源于对寄生电容充放电需求的直接响应以及由此引发的各种副作用。为了确保电路的安全运行、延长元件寿命并优化整体性能，精心设计和选择合适的驱动电阻是必不可少的步骤。在实际应用中，应根据具体需求、MOSFET特性及电路环境综合考量，找到最佳的平衡点。记住，每一次设计上的细致考量，都是对最终产品品质的一份承诺与保障。
