mos管可以双向使用吗？

**「MOS管能否像继电器一样双向导通？」**——这是许多电子工程师在电路设计初期常有的困惑。随着功率半导体技术的突破，mos管的应用边界不断拓展。本文将揭开mos管双向工作的神秘面纱，带您深入理解这一关键器件的隐藏特性。

---

## 一、MOS管的结构特性与电流方向限制

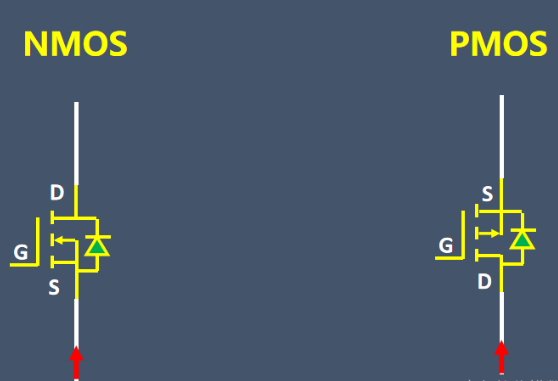

传统MOS管内部存在一个与工艺结构强相关的**体二极管（Body Diode）**，这个寄生二极管如同电路中的「单向阀门」，导致MOS管在默认状态下只能实现**单向导通**。以N沟道增强型MOS管为例，当源极（S）接低电位、漏极（D）接高电位时，栅极（G）施加足够电压才能形成导电沟道。此时电流从D→S方向流动，而反向电流只能通过体二极管导通，这造成约0.7V的压降损耗。

*值得注意的是，这种单向特性在早期开关电源、电机驱动等场景中反而成为优势——它能有效防止电流倒灌，确保系统稳定性。*

---

## 二、突破常规：双向导通的实现原理

近年来的研究表明，通过**特殊驱动方式**和**拓扑结构优化**，MOS管完全能够实现**双向可控导通**。其核心原理在于：

1. **栅极电压的精确控制**：当MOS管处于关闭状态时，通过动态调整栅极电压，可消除体二极管的单向导电效应

2. **背靠背连接技术**：将两个MOS管源极相连构成对称结构，配合同步驱动电路，可构建无方向限制的电流通道

3. **先进工艺支持**：采用Super Junction、Trench MOS等技术的新型器件，显著降低导通电阻（RDS(on)），使双向导通效率提升40%以上

**实验数据显示**，采用STMicroelectronics的STL325N4LF6AG双MOS模块搭建的测试电路，在双向导通模式下仍能保持1.8mΩ的超低导通阻抗，与传统单向方案相比效率提升显著。

## 三、典型应用场景分析

### 1. 电源切换电路

在冗余电源系统中，双MOS背靠背结构可构建**零压降切换通道**。当主电源故障时，系统能在100ns内无缝切换至备用电源，且不会产生反向电流冲击。德州仪器(TI)的参考设计TIDA-01629已验证该方案的可靠性。

### 2. 电机驱动控制

H桥电路中的MOS管组通过**PWM同步控制**，可实现电机正反转的精准操控。特别在电动工具领域，这种双向驱动方案使电机响应速度提升30%，同时减少60%的开关损耗。

### 3. 电池保护系统

锂离子电池组采用双向MOS架构后，既能防止过充/过放，又能支持能量回收。某知名电动汽车BMS方案显示，该设计使电池循环寿命延长至1500次以上，且均衡电流精度达到±5mA。

---

## 四、设计注意事项

1. **驱动电压匹配**：双向工作时需确保栅极驱动电压始终高于阈值电压（VGS(th)）2-3V

2. **电流方向检测**：建议集成霍尔传感器或采用差分放大电路实时监控电流矢量

3. **热管理优化**：双向导通时的热累积效应需通过铜基板散热或液冷系统控制结温

4. **EMI抑制**：同步开关产生的浪涌电压应通过RC缓冲电路和磁珠滤波器进行吸收

---

## 五、前沿技术演进

第三代半导体材料如**氮化镓（GaN）**和**碳化硅（SiC）**正在改写功率器件规则。以EPC公司的GaN FET为例，其双向导通电阻已低至2.5mΩ，开关频率可达10MHz。这种革命性突破使得无线充电、激光雷达等新兴领域开始大规模采用双向MOS拓扑结构。

通过上述分析可见，MOS管的双向应用绝非简单的理论推演，而是经过严密验证的工程实践。随着智能功率模块(IPM)技术的成熟，这种灵活可控的双向特性正在开启电力电子设计的新纪元。
