mosfet和igbt各自优缺点

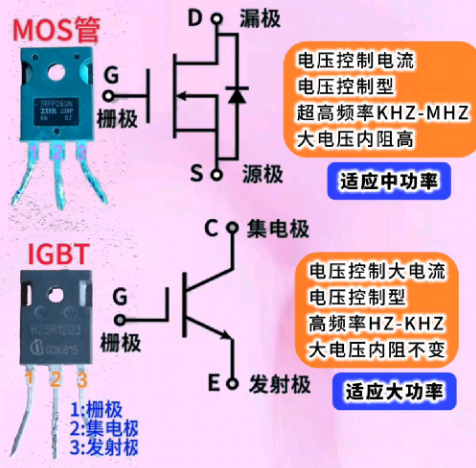

在现代电子技术领域，mosfet和IGBT作为两种核心的半导体器件，各自承载着不同的应用场景与技术优势。

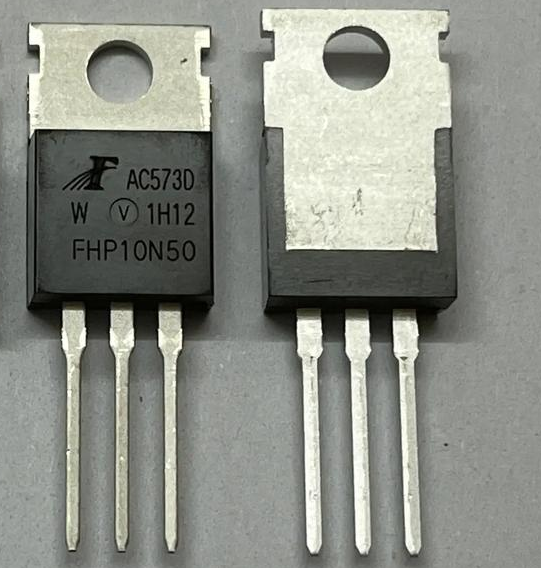

MOSFET的优势与局限

优势一：高频特性卓越

mosFET，即金属-氧化物-半导体场效应晶体管，其设计初衷便着眼于高频应用。相较于其他功率器件，MOSFET能在几百kHz至数MHz的频率范围内高效工作，这一特性使其成为无线通信、射频识别及高速数字电路等领域的理想选择。在这些场景中，快速的信号切换能力是保障数据传输速率与系统响应速度的关键，而MOSFET正是凭借其出色的高频性能，满足了这些高要求的应用需求。

优势二：低功耗高效率

功耗与效率是衡量电子器件性能的另一重要指标。MOSFET在这方面同样表现出色。由于其独特的结构设计，MOSFET在导通状态下具有极低的电阻，这意味着电流通过时能量损失极小，从而实现了高效率的能量转换。在移动设备、便携式电子产品以及需要严格能效管理的系统中，MOSFET的低功耗特性成为了其广泛采用的重要原因之一。

优点三：体积小巧便于集成

随着科技的进步，电子设备正朝着更加轻薄短小的方向发展。MOSFET的小巧体积恰好适应了这一趋势。它不仅能够轻松集成进高密度的电路板设计中，还能在有限的空间内实现复杂的电路功能。这一优势使得MOSFET在手机、平板电脑、可穿戴设备等对体积敏感的应用场景中占据了重要地位。

局限一：高压大电流下性能受限

尽管MOSFET在低频和小功率应用中表现优异，但在高压大电流的工作条件下，其性能却会有所下降。由于物理结构的限制，MOSFET在承受高电压时，其漏极与源极之间的电阻会显著增大，导致功耗增加且发热严重。因此，在需要处理高压大电流的应用中，MOSFET可能不是最佳选择。

局限二：热稳定性问题

热稳定性也是MOSFET面临的一大挑战。在连续工作或高负载情况下，MOSFET容易因过热而出现性能下降甚至损坏的情况。为了确保其稳定运行，往往需要额外的散热措施，如加装散热器或采用主动冷却技术。这不仅增加了系统的成本和复杂性，还限制了其在某些高温环境下的应用范围。

IGBT的优势与局限

优势一：高电压大电流处理能力强

绝缘栅双极型晶体管（IGBT）以其卓越的高电压和大电流处理能力而闻名。与MOSFET相比，IGBT能够在更高的电压等级下稳定工作，同时保持较低的导通压降，这使得它在高压直流输电、电力驱动以及工业自动化等领域具有得天独厚的优势。例如，在电动汽车的电机控制器中，IGBT能够高效地将电池储存的电能转换为机械能，推动汽车前行。

优点二：开关损耗与导通损耗平衡良好

IGBT结合了MOSFET的高输入阻抗和BJT（双极型晶体管）的低导通压降的优点，实现了开关损耗与导通损耗之间的良好平衡。在实际应用中，这意味着IGBT能够在保持较低能耗的同时实现快速的开关动作，提高了系统的整体效率。这种特性对于需要频繁开关操作且对能耗有严格要求的应用场景尤为重要。

优点三：安全工作区宽裕

IGBT在设计上考虑了安全性因素，其安全工作区（SOA）相对较大，这意味着它能够在更广泛的条件下稳定工作而不至于损坏。这对于提高系统的可靠性和降低维护成本具有重要意义。在一些对安全性要求极高的领域，如电力传输和新能源发电等，IGBT的宽安全工作区为其赢得了更多的青睐。

局限一：开关速度较慢

尽管IGBT在高压大电流应用中表现出色，但其开关速度相对较慢却是不争的事实。这主要是由于其内部结构复杂且电荷存储效应明显所致。在需要快速响应的高频应用中，IGBT可能会因开关延迟而导致系统性能下降。因此，在选择功率器件时，需要根据具体应用场景的需求权衡IGBT与其他快速开关器件之间的优劣。

局限二：驱动复杂成本较高

IGBT的驱动电路相对复杂且成本较高。由于其需要精确控制门极电压以实现稳定的开关操作，因此通常需要配备专门的驱动芯片和外围电路来满足其驱动要求。这不仅增加了系统的硬件成本和复杂度，还提高了设计和维护的难度。对于一些成本敏感且对驱动要求不高的应用场景来说，这可能会成为一个限制因素。

MOSFET和IGBT各有千秋，在不同的应用场景中发挥着不可替代的作用。MOSFET以其高频特性好、低功耗、体积小等优势，在数码电子产品、通信设备等领域占据主导地位；而IGBT则凭借其高电压大电流处理能力强、开关损耗与导通损耗平衡良好等特点，在电力传输、新能源发电等高压大功率领域展现出强大的竞争力。因此，在选择使用哪种器件时，应根据具体的应用需求进行综合考虑。
