mos管当二极管用的接法

在现代电子电路设计中，工程师们常常需要突破传统元器件的功能边界以实现更高效的方案。**当低压差、低功耗成为电源设计的核心诉求时，将MOS管巧妙连接为二极管使用的技术**，正在成为电源管理、防反接保护等场景中的热门选择。这种看似简单的接法变革，背后蕴含着半导体物理特性与电路拓扑的深度结合，能为系统带来显著性能提升。

---

## 一、为何选择MOS管替代传统二极管？

传统二极管因其单向导通特性，长期承担着整流、防反接等基础功能。但PN结固有的0.3-0.7V导通压降，在低压大电流场景中会导致**额外功耗（P=I²×R）呈指数级上升**。例如，5A电流流经普通二极管时，仅压降损耗就达1.75-3.5W，这在移动设备或新能源系统中难以接受。

**mos管的革命性优势**在于其导通电阻（RDS(on)）可低至毫欧级。以AO3400为例，其RDS(on)仅28mΩ，在5A电流下的压降仅为0.14V，功耗仅0.7W。这种特性使mos管成为**低压差整流方案的理想选择**，特别适用于锂电池保护、太阳能MPPT控制器等场景。

---

## 二、MOS管二极管接法的核心原理

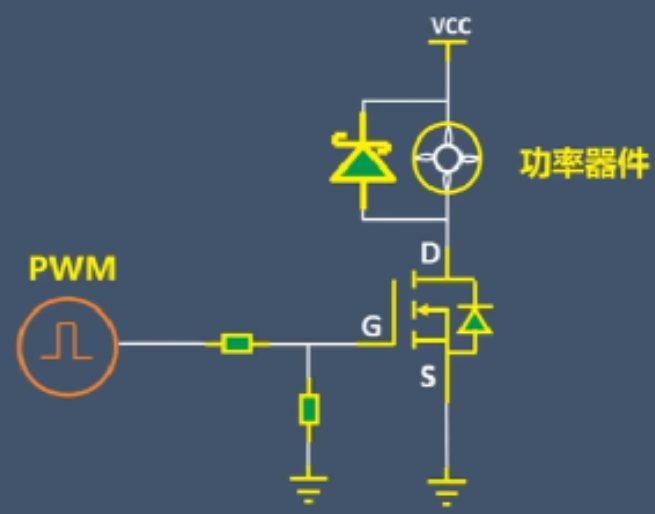

### 1. 体二极管的巧妙利用

所有功率MOS管内部都集成有**体二极管（Body Diode）**，这是由制造工艺形成的寄生元件。在N沟道MOS管中，体二极管阳极连接源极（S），阴极连接漏极（D）；P沟道则方向相反。当正确配置MOS管极性时，体二极管可模拟传统二极管的单向导通特性。

### 2. 导通控制的关键机制

通过**栅极（G）电位控制**，可以实现比普通二极管更智能的导通管理：

- **正向导通**：VGS > 阈值电压时，沟道电阻远低于体二极管

- **反向截止**：栅极失能时，仅依赖体二极管的反向阻断能力

这种双重机制使得MOS管在替代二极管时，既能保持单向导通特性，又能通过主动控制实现**超低导通损耗**。

---

## 三、典型接法详解与参数设计

### 1. N沟道MOS管接法（适用于正极防反接）

```plaintext

┌───▶|───D

输入+ ──┤ MOS

└─G─┬─S─┐

│ │

└──┴─ 输出+

```

- **源极（S）接输出端**，漏极（D）接输入端

- 栅极（G）需通过电阻连接到输入正极

- *设计要点*：确保VGS ≥ 开启电压（通常2-4V）

### 2. P沟道MOS管接法（适用于负极防反接）

```plaintext

输入- ──S─┬─D◀|──┐

│ │

└─G─┬───┘

│

输出- ───────┘

```

- 漏极（D）接输出端，源极（S）接输入端

- 栅极（G）需通过电阻连接到输出负极

- *关键参数*：VGS绝对值需超过阈值电压

## 四、实战应用中的技术升级

### 1. 同步整流技术革新

在DC-DC降压电路中，传统肖特基二极管的0.3V压降会导致高达15%的效率损失。采用**IRF3205 mosfet（RDS(on)=8mΩ）**作为续流元件时：

- 压降降低至I×R=5A×0.008Ω=0.04V

- 效率提升达8-10%，特别适用于48V服务器电源等场景

### 2. 智能防反接保护方案

传统二极管方案在10A电流下的功耗达7W，而**CSD18532KCS MOSFET方案**：

- 导通损耗仅I²×R=10²×0.002Ω=0.2W

- 配合比较器实现电压极性检测，可构建零待机功耗保护电路

---

## 五、进阶设计注意事项

1. **体二极管的恢复时间**

在高速开关场景中，体二极管的反向恢复时间（trr）可能引发电压尖峰。建议：

- 选择超快恢复体二极管型号（如Infineon OptiMOS系列）

- 并联RC缓冲电路（典型值：100Ω+1nF）

2. **驱动电压的精确控制**

需确保栅极电压始终高于阈值：

- 在12V系统中，建议使用15V驱动电压

- 低压系统（3.3V）可选用逻辑电平MOS管（如SI2302）

3. **热设计优化**

虽然MOS管损耗较低，但大电流下仍需计算结温：

```math

T_j = T_a + (R_{θJA} × P_{diss})

```

举例：TO-220封装的IRF540在5A电流、RDS(on)=0.04Ω时：

- P=5²×0.04=1W

- RθJA=62℃/W → ΔT=62℃（需强制散热）

---

通过上述创新接法与设计优化，MOS管二极管方案正在重塑电源管理、电机驱动等领域的能效标准。这种将基础元器件潜力发挥到极致的思路，彰显了电力电子设计中**"简单即美"的哲学智慧**。
