mos管怎样并联扩流

一、MOS管并联扩流的原理及意义

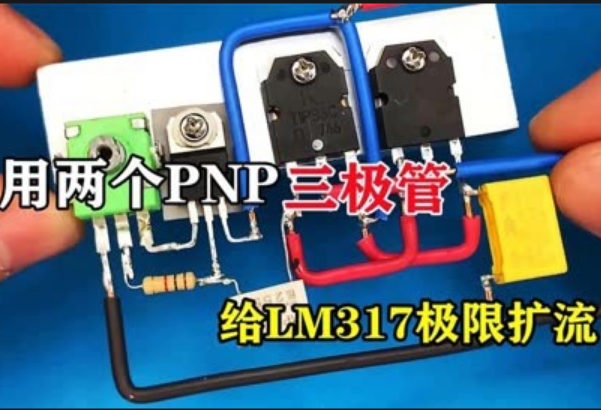

MOS管，作为金属氧化物半导体场效应晶体管的简称，凭借其出色的电气性能和高效的开关能力，在现代电子电路中扮演着举足轻重的角色。然而，当单个mos管无法满足电流需求时，我们可以通过并联mos管来扩大电流承载能力。MOS管并联扩流的原理基于多个MOS管共享电流负载，从而共同承担更大的电流，而每个MOS管的电压降保持不变。这种方法不仅简单易行，而且成本相对较低，因此在需要大电流驱动的应用场景中得到了广泛应用。

二、MOS管并联扩流的方法与步骤

1. 选择参数一致的MOS管：为了确保并联MOS管能够均匀分担电流，我们需要选择具有相同关键参数（如阈值电压VTH、导通电阻RDS(on)等）的MOS管。这些参数的一致性对于实现有效的电流分配至关重要。例如，在高频开关电源中，如果MOS管的阈值电压不一致，可能会导致某些管子提前导通或延迟关断，从而产生不必要的损耗和干扰。

2. 优化PCB布局：合理的PCB布局可以减小寄生电感和电容的影响，提高并联MOS管的性能。我们应该将并联MOS管紧密排列在一起，以减小它们之间的环路面积，从而降低寄生电感。同时，还应该尽量缩短MOS管到驱动芯片和电源/地之间的距离，以减少寄生电容对开关速度的影响。此外，我们还应该在MOS管周围设置足够的散热空间，以确保它们在工作时能够得到有效冷却。

3. 采用独立栅极驱动：为了进一步提高并联MOS管的性能，我们可以采用独立栅极驱动的方式。这种方式可以为每个MOS管提供独立的驱动信号，从而避免由于驱动信号不一致导致的开关不同步问题。同时，独立栅极驱动还可以帮助我们更好地控制每个MOS管的导通和关断过程，从而减少开关损耗和EMI（电磁干扰）。

4. 均流电阻的使用：在某些情况下，即使我们已经选择了参数一致的MOS管并进行了优化的PCB布局设计，仍然可能由于制造公差或其他因素而导致各MOS管之间的电流分配不均匀。此时，我们可以在每个MOS管的源极串联一个小阻值的均流电阻（也称为镇流电阻）。这个电阻可以帮助我们监测并调整各MOS管之间的电流分配情况，从而实现更精确的均流效果。但是需要注意的是，均流电阻会增加额外的功耗和成本，因此只有在必要时才使用它。

三、实际应用中的注意事项

1. 热管理：随着并联MOS管数量的增加，总功耗也会相应增加。因此，我们需要采取有效的热管理措施来确保MOS管的工作温度不超过其允许范围。这包括选择合适的散热片、风扇或水冷系统等散热方式，以及定期监测MOS管的工作温度并进行必要的维护。

2. 动态测试与监控：为了确保并联MOS管在实际应用中能够稳定可靠地工作，我们需要进行动态测试和监控。这包括在不同负载条件下测试MOS管的性能表现、监测其温度变化以及检查是否存在任何异常现象（如过热、过流等）。通过这些测试和监控手段，我们可以及时发现并解决潜在问题，从而提高系统的可靠性和稳定性。

MOS管并联扩流是一种简单而有效的方法来扩大电路的电流承载能力。通过选择参数一致的MOS管、优化PCB布局、采用独立栅极驱动以及合理使用均流电阻等措施，我们可以实现高效可靠的并联扩流效果。然而，在实际应用中还需要结合具体的应用场景和需求来进行综合考虑和设计。
