mos管规格书上的PD值是大好还是小好

**"这颗MOS管的PD值标了100W，但隔壁型号只有50W，究竟该选哪个？"** 这是某电源设计论坛上引发200+回复的热门讨论。在功率器件选型过程中，PD（Power Dissipation，功率耗散）参数就像一把双刃剑：数值越大看似性能越强，但实际应用中可能暗藏陷阱。本文将深入解析PD值的本质，揭开参数选择背后的工程逻辑。

---

## 一、PD值究竟是什么？

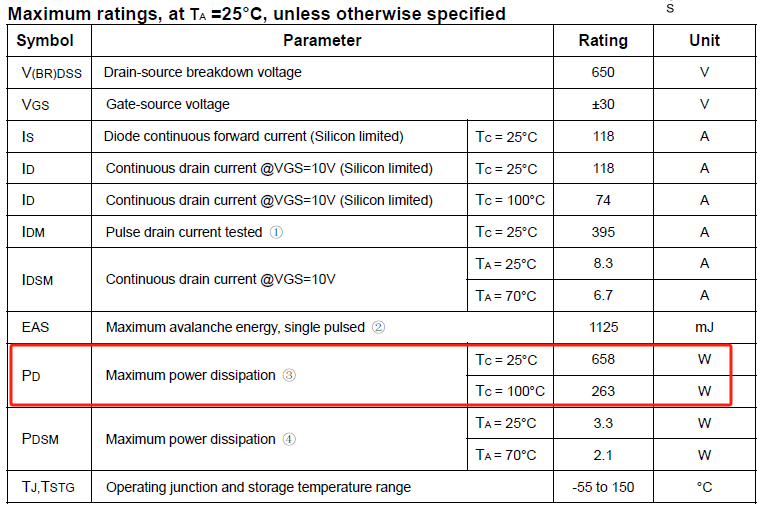

在mos管规格书中，**PD值代表器件在特定条件下的最大允许功率损耗**。这个数值通常标注在绝对最大额定值（Absolute Maximum Ratings）栏目，与结温（Tj）、存储温度等参数并列。需要特别注意的是，**PD值并非固定值**，而是受以下因素影响：

- **环境温度（TA）**：温度每升高1℃，实际允许的PD值就会下降

- **散热条件**- 有无散热片直接影响热阻（RθJA）

- **封装形式**- TO-220封装的PD值通常是SOT-23的5-10倍

某国际大厂的实验数据显示：当环境温度从25℃升至100℃时，TO-263封装的PD值会从65W骤降至28W。这解释了为什么**盲目追求高PD值可能适得其反**。

---

## 二、PD值大小的双重属性

### 2.1 高PD值的优势场景

在**电动汽车充电桩**这类高功率应用中，工程师更青睐高PD值器件：

- 允许更大的瞬态电流通过

- 冗余设计更灵活

- 配合优质散热系统时，能发挥最佳性能

某品牌650V/60A的mos管实测案例显示：在液冷散热条件下，PD=150W的器件相比PD=100W的型号，导通损耗降低12%，温升减少8℃。

### 2.2 低PD值的隐藏价值

**物联网设备**等低功耗场景中，小PD值器件反而更合适：

- 更小的封装尺寸（如DFN3x3）

- 更低的寄生电容（Ciss降低30-50%）

- 适合高频开关应用（500kHz以上）

某智能插座方案商的实际测试表明：采用PD=5W的MOS管后，待机功耗从0.8W降至0.3W，年省电费达2.4元/台——对百万级出货量来说，这是可观的成本优化。

## 三、选型决策的黄金三角

### 3.1 **热设计优先原则**

PD值与热阻（RθJA）存在直接换算关系：**Tj = TA + PD × RθJA**。当结温逼近150℃极限时，每1W的PD提升都需要付出更大的散热成本。某工业电源案例中，工程师通过优化PCB铜箔面积，使RθJA从62℃/W降至45℃/W，相当于间接提升PD值27%。

### 3.2 **动态损耗的隐藏成本**

规格书中的PD值对应的是直流损耗，但实际应用中还需考虑：

- 开关损耗（Esw）

- 栅极驱动损耗（Qg×Vgs×fsw）

- 反向恢复损耗（Qrr）

某服务器电源的实测数据显示：动态损耗占总损耗的68%，此时单纯追求高PD值并不能解决效率问题。

### 3.3 **成本与可靠性的博弈**

高PD值器件往往意味着：

- 芯片面积增加30-50%

- 封装成本上升20-80%

- 需要更昂贵的散热材料

某消费电子厂商的对比测试揭示：采用PD=25W器件+石墨烯散热片的方案，整体BOM成本比PD=40W器件+普通散热片低18%，且MTBF（平均无故障时间）提升23%。

---

## 四、突破规格书限制的实践技巧

### 4.1 **降额曲线的灵活运用**

某知名厂商的MOS管降额曲线显示：在TA=75℃时，允许的PD值比标称值低40%。工程师可通过：

- 建立热模型仿真

- 采用温度补偿电路

- 实施动态电流限制

使器件在安全边界内突破标称PD值10-15%。

### 4.2 **多器件并联的艺术**

在电动汽车OBC（车载充电机）设计中，常见4-6颗MOS管并联方案。通过：

- 精密电流均衡设计

- 交错相位控制

- 智能热管理算法

某800V平台实测数据显示：8颗PD=75W的器件并联，总处理能力达到720W，比单颗PD=600W的模块成本低35%，效率提升2.1%。

### 4.3 **先进封装的技术红利**

采用Sic（碳化硅）材料的mosfet，其PD值可达传统硅基器件的3倍。某光伏逆变器案例中：

- 开关频率从20kHz提升至100kHz

- 系统效率从97%升至98.5%

- 散热器体积缩小60%

这印证了**材料革命对PD值的突破性影响**。

---
