mosfet驱动电路的特点

金属-氧化物半导体场效应晶体管（，简称mosfet）是一种关键的半导体器件，广泛应用于电子工业中的开关、放大、调制以及数字和模拟电路等领域。作为现代电子设备的基石，mosFET的性能在很大程度上取决于其驱动电路的设计和实现。本文将介绍MOSFET驱动电路的主要特点及其重要性。

一、快速开通能力

MOSFET的快速开通是提高系统效率的关键之一。当MOSFET从关断状态转为导通状态时，其栅极电容（包括栅源极间电容和栅漏极间电容）需要迅速充电以达到阈值电压。如果充电速度过慢，会导致上升沿出现高频振荡，影响开关速度和稳定性。因此，优秀的MOSFET驱动电路在开通瞬间应提供足够大的充电电流，使栅源极间的电压迅速上升到所需值，确保MOSFET能够迅速且稳定地开启。这种快速的充电过程可以类比为给一辆高速行驶的汽车迅速加油，以确保其平稳且迅速地加速到预定速度。

二、稳定的电压保持能力

在MOSFET导通期间，驱动电路必须保持栅源极间电压的稳定，以确保器件可靠工作。由于栅极电容的存在，如果驱动电路无法持续提供足够的充电电流，MOSFET的栅源极电压可能会出现波动，导致器件性能下降甚至失效。可以将这种情况比作一辆汽车在高速行驶过程中，燃油供应不足会导致动力不稳定，进而影响整个车辆的运行状态。因此，稳定的驱动电路如同一个可靠的燃油供应系统，确保MOSFET在导通状态下始终保持最佳工作状态。

三、抗干扰能力

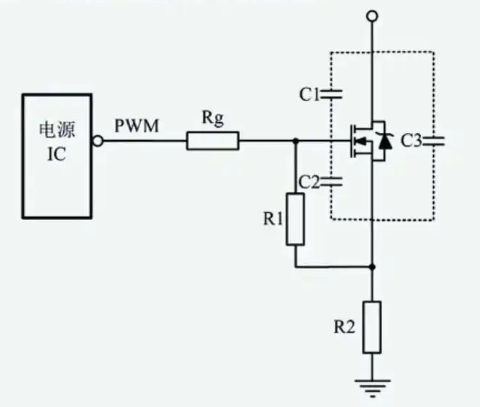

MOSFET的栅极高输入阻抗特性使其对驱动电路的输出阻抗十分敏感。如果驱动源的内阻过大或存在寄生电感，可能会在高频情况下引起振荡。这些振荡不仅会影响MOSFET的正常工作，还可能辐射出高频噪声，干扰其他电子元件的工作。为了减少此类问题的发生，驱动电路通常需要在栅极串联一个合适的电阻来抑制振荡。这相当于给汽车安装了一个减震系统，有效吸收路面不平整带来的震动，从而提高行车的舒适性和安全性。

四、高耐压能力和大电流输出

MOSFET控制大功率负载时，其漏极电压可能达到数百伏甚至更高。因此，驱动电路必须具备足够的耐高压能力，以保证MOSFET的安全工作。此外，为了快速充放电MOSFET的结电容，驱动电路还需要提供较大的峰值电流。这种高耐压和大电流输出的要求，使得MOSFET驱动电路在设计时必须充分考虑电气安全和功率传输的效率，就像设计一座能承载巨大重量和应对极端天气条件的桥梁一样。

五、多种保护功能

MOSFET在实际应用中可能会遇到各种异常情况，如过流、过压和过热等。为了保护MOSFET免受这些异常条件的影响，现代驱动电路通常集成了多种保护功能。例如，通过实时监测漏极电流和温度，当检测到异常情况时，驱动电路会自动调整输出参数或关闭MOSFET，防止损坏。这类似于为汽车配备了一套先进的安全系统，能够在紧急情况下自动采取措施，确保驾驶安全。

六、隔离措施

在某些应用中，为了避免干扰或其他安全考虑，可能需要将控制部分与主回路进行电气隔离。隔离措施可以通过光耦、磁耦合等方式实现，从而消除潜在的共模干扰和地环路问题。这种隔离设计就像是在汽车的控制系统与发动机之间设置了一道防火墙，有效阻断了可能的干扰和风险传播路径。

MOSFET驱动电路在现代电子设备中扮演着至关重要的角色。它不仅需要具备快速开通、稳定电压保持、抗干扰能力、高耐压和大电流输出等特点，还需集成多种保护功能以应对复杂的应用环境。随着科技的进步和应用需求的不断提升，MOSFET驱动电路将继续向着更高效率、更小体积和更强功能的方向发展，为各类电子设备提供更加可靠的支持。
