mos管高边输出的短路过流保护电路

在当今的电子领域，MOS管高边输出的短路过流保护电路扮演着极为关键的角色。它如同一位忠诚的卫士，时刻守护着电子设备的安全稳定运行。

一、基本原理与工作机制

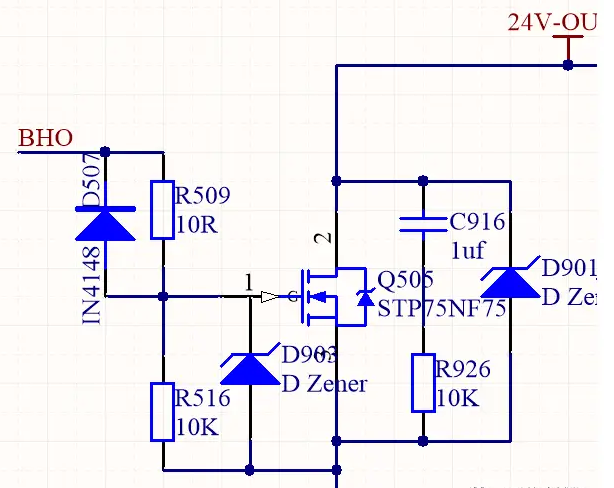

mos管作为一种重要的电子元件，在高边输出的短路过流保护电路中处于核心地位。所谓高边输出，是指mos管连接在电源和负载之间的电路拓扑结构。当电路正常工作时，MOS管导通，允许电流从电源流向负载；而当发生过流或短路情况时，保护电路会迅速做出反应，限制电流的进一步增大，从而保护整个系统免受损坏。

这种保护电路的工作原理基于对电流的实时监测和控制。通过在电路中合适位置串联一个低阻值的电阻，作为电流检测元件。当负载正常工作时，电流通过该检测电阻产生的电压降较小，一旦出现过流或短路故障，电流会急剧增大，检测电阻两端的电压也随之显著升高。这一电压变化会被后续的检测电路捕捉到，并与设定的阈值进行比较。当超过阈值时，控制电路会立即产生相应的控制信号，驱动MOS管的栅极，使其快速关断，切断电流通路，实现对负载和电源的保护。

二、独特的优势特点

1. 结构简单：相较于一些复杂的保护电路设计方案，MOS管高边输出的短路过流保护电路在结构上相对简洁。它不需要过多的辅助元件和复杂的电路布局，这不仅降低了设计难度和成本，还提高了电路的可靠性和稳定性。简单的结构使得电路更容易理解和维护，对于工程技术人员来说，无论是在设计和调试阶段，还是在后期的故障排查和维护过程中，都能够更加高效地工作。

2. 成本低：由于其结构的简洁性，所使用的电子元件数量相对较少，这使得制造成本得到有效控制。在大规模生产应用中，成本优势尤为明显。例如在一些对成本敏感的消费电子设备中，采用这种保护电路可以在保证性能的前提下，降低生产成本，提高产品的市场竞争力。

3.


4. 智能性强：这种保护电路能够根据负载的实际电流情况自动判断是否发生过流或短路故障，并及时做出响应。它不需要人工干预，完全依靠自身的智能检测和控制机制来保障系统的安全稳定运行。这种智能化的特性大大提高了系统的可靠性和安全性，减少了因人为疏忽或操作失误而导致的安全事故风险。

5. 输出功率大：MOS管本身具有较高的电流承载能力，因此在高边输出的短路过流保护电路中，能够承受较大的负载电流。这使得它在一些需要大功率输出的应用场合中具有独特的优势。比如在工业自动化设备、电力驱动系统等领域，往往需要电路具备较大的输出功率来满足设备的运行需求，而MOS管高边输出的短路过流保护电路正好能够满足这一要求。

三、应用场景举例

1. 电动汽车领域：在电动汽车的动力系统中，电池组是核心部件之一。为了确保电池组的安全充电和放电，以及防止因过流或短路导致的电池损坏甚至安全事故，MOS管高边输出的短路过流保护电路被广泛应用。当电池组出现过充、过放、短路等异常情况时，保护电路能够迅速切断电流，保护电池组的安全。例如，在电动汽车的快充过程中，如果充电线路出现短路故障，该保护电路能够在瞬间切断充电电流，避免电池组因过流而发热、起火等危险情况的发生。

2. 工业自动化设备：在工业生产中，各种自动化设备如数控机床、工业机器人等都需要稳定可靠的电源供应。这些设备的运行电流较大，且对电源的稳定性和安全性要求极高。MOS管高边输出的短路过流保护电路可以有效地保护这些设备免受电源异常的影响。以数控机床为例，如果在加工过程中突然发生电源短路或过流故障，可能会导致机床的控制系统失灵，造成加工精度下降甚至设备损坏。而采用这种保护电路后，一旦检测到故障，能够及时切断电源，保护机床的电气系统和机械部件不受损坏。

3. 通信基站：通信基站是现代通信网络的重要组成部分，其内部的电子设备需要不间断地运行。为了保证通信基站的稳定供电，防止因电源故障导致的通信中断，MOS管高边输出的短路过流保护电路也发挥着重要作用。在基站的电源系统中，如果发生短路或过流故障，可能会影响基站的正常通信服务，甚至导致大面积的通信故障。通过采用这种保护电路，可以及时检测和处理电源故障，确保基站的可靠运行。

MOS管高边输出的短路过流保护电路以其独特的优势特点和广泛的应用场景，在现代电子领域具有不可替代的地位。随着科技的不断发展和进步，相信这种保护电路将会不断优化和完善，为电子设备的安全稳定运行提供更加可靠的保障。
