mos正反转控制电路图

在现代工业自动化中，电机的正反转控制是许多机械设备运行的基础功能。无论是传送带、机械臂还是自动化生产线，电机的正反转都直接影响设备的运行效率和精度。而mos正反转控制电路图作为一种高效、可靠的解决方案，正在成为工程师们的首选。本文将深入探讨MOS正反转控制电路图的工作原理、设计要点以及实际应用，帮助读者更好地理解这一技术。

## 什么是MOS正反转控制电路？

MOS正反转控制电路是一种基于mosfet（金属氧化物半导体场效应晶体管）的电路设计，用于控制电机的正转和反转。MOSFET作为一种高效、快速的开关器件，具有低导通电阻和高开关频率的特点，非常适合用于电机驱动电路。通过合理设计电路，MOS正反转控制电路能够实现对电机的精准控制，确保其在正转和反转之间快速切换，同时避免电流冲击和能量损耗。

## MOS正反转控制电路的工作原理

MOS正反转控制电路的核心在于利用MOSFET的开关特性，通过控制MOSFET的导通和关断来改变电机的电流方向，从而实现正反转。以下是电路的基本工作原理：

1. **H桥电路结构**：MOS正反转控制电路通常采用H桥结构，由四个MOSFET组成。通过控制不同MOSFET的导通和关断，可以改变电流在电机中的流动方向，从而实现正转和反转。

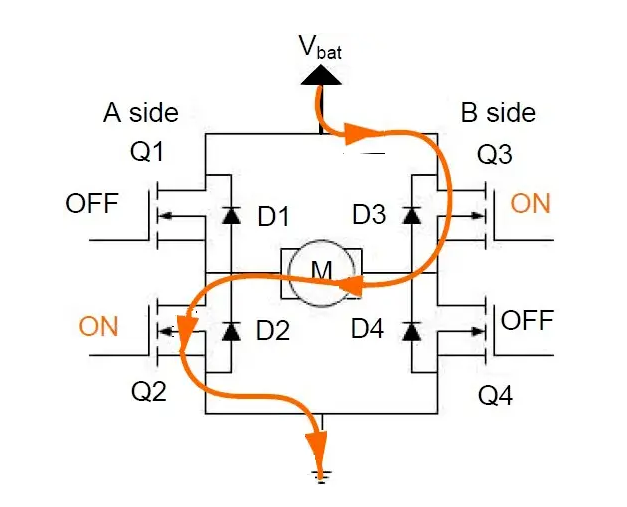

2. **正转控制**：当上左MOSFET和下右MOSFET导通时，电流从电源正极通过电机流向负极，电机正转。

3. **反转控制**：当上右MOSFET和下左MOSFET导通时，电流方向反转，电机反转。

4. **保护机制**：为了防止上下MOSFET同时导通导致短路，电路中通常加入死区时间控制或使用专用的驱动芯片，确保MOSFET的开关动作安全可靠。

## 设计MOS正反转控制电路的关键要点

设计一个高效、可靠的MOS正反转控制电路，需要注意以下几个关键点：

1. **MOSFET选型**：选择适合的MOSFET是设计的第一步。需要考虑MOSFET的额定电压、电流、导通电阻以及开关速度等因素。**低导通电阻**和**高开关频率**的MOSFET能够有效降低电路损耗，提高效率。

2. **驱动电路设计**：MOSFET的栅极驱动电压需要足够高才能确保其完全导通，因此设计驱动电路时需要考虑驱动电压的幅值和上升时间。使用专用的MOSFET驱动芯片可以简化设计并提高可靠性。

3. **散热设计**：MOSFET在开关过程中会产生一定的热量，尤其是在大电流应用中。因此，合理的散热设计是确保电路长期稳定运行的关键。可以通过添加散热片或使用风扇等方式来降低MOSFET的工作温度。

4. **保护电路**：为了防止过流、过压等异常情况对电路造成损害，设计中需要加入相应的保护电路，如保险丝、TVS二极管等。

## MOS正反转控制电路的实际应用

MOS正反转控制电路广泛应用于各种需要电机正反转的场合，以下是一些典型的应用场景：

1. **工业自动化**：在自动化生产线中，MOS正反转控制电路常用于控制传送带、机械臂等设备的电机，确保其能够按照预定的程序进行正反转操作。

2. **家用电器**：许多家用电器，如洗衣机、风扇等，也需要电机正反转功能。MOS正反转控制电路能够提供高效、低噪音的驱动方案，提升用户体验。

3. **机器人技术**：在机器人领域，MOS正反转控制电路用于控制机器人的关节电机，实现精确的运动控制。

4. **电动汽车**：电动汽车的驱动电机也需要正反转控制，MOS正反转控制电路能够提供高效、可靠的驱动方案，助力电动汽车的性能提升。

## 优化MOS正反转控制电路的技巧

为了进一步提升MOS正反转控制电路的性能，可以考虑以下优化技巧：

1. **采用PWM控制**：通过引入PWM（脉宽调制）控制，可以实现对电机转速的精确调节，同时降低能耗。

2. **增加滤波电路**：在电源输入端加入滤波电容和电感，可以有效减少电路中的噪声和干扰，提高系统的稳定性。

3. **使用智能驱动芯片**：许多现代的MOSFET驱动芯片集成了多种保护功能，如过流保护、过热保护等，能够显著提高电路的可靠性。

4. **优化PCB布局**：合理的PCB布局可以减少电路中的寄生电感和电容，提高MOSFET的开关速度，降低电磁干扰。
