mos隔离驱动电路图

在电子电路的世界里，MOS管作为核心元件，其驱动电路设计至关重要。特别是在需要电气隔离的应用中，隔离驱动电路更是不可或缺。本文将深入探讨mos隔离驱动电路图的设计原理、关键要素及实际应用，为工程师们提供一份详尽的技术指南。

引言

在现代电子设备中，MOS（金属-氧化物-半导体）管因其高输入阻抗、低导通电阻和快速开关特性而广泛应用于各种电源转换、电机控制和信号处理电路中。然而，为了确保系统的稳定性和可靠性，尤其是在高压或大功率应用中，必须采用隔离驱动电路来隔离控制信号与功率部分，防止干扰和潜在的危险。

隔离驱动的必要性

隔离驱动的主要目的是实现控制电路与功率电路之间的电气隔离，从而保护微控制器或其他敏感元件免受高电压或大电流的冲击。此外，隔离还能有效抑制电磁干扰（EMI），提高系统的抗噪性能和安全性。

隔离驱动电路的基本原理

1. 光电隔离：利用光耦合器（如光耦）传递信号，实现控制侧与驱动侧的电气隔离。当输入端有电流通过时，发光二极管发光，照射到光敏三极管上，使其导通，从而将控制信号传递到驱动侧。光耦隔离的优点是简单可靠，成本低廉，但缺点是传输速度较慢，适用于低频应用。

2. 磁隔离：采用脉冲变压器或隔离变压器进行信号传输，同样可以实现电气隔离。与光电隔离相比，磁隔离具有更高的传输速度和更好的抗干扰能力，但成本和体积相对较大。磁隔离特别适用于高频、大功率的应用场景。

3. 电容隔离：利用电容作为耦合介质传递信号，实现隔离。这种方法具有高速、低功耗的特点，但受温度和频率影响较大，稳定性相对较低。

MOSFET隔离驱动电路设计要点

1. 瞬态驱动能力

为了确保mosfet能够快速导通和关断，驱动电路必须提供足够的瞬态驱动电流。这是因为MOSFET的栅极存在寄生电容，需要快速充放电以改变其状态。如果驱动电流不足，将导致开关速度变慢，增加开关损耗和发热。

2. 栅极电压

对于Nmos管，栅源极电压（Vgs）需要高于某个阈值（通常为4V）才能导通；而对于PMOS管，则需要低于某个负阈值才能导通。因此，在设计驱动电路时，必须确保提供合适的栅极电压以满足MOSFET的开启条件。

3. 关断速度

除了快速导通外，快速关断同样重要。关断瞬间，驱动电路应提供一个低阻抗通路供MOSFET栅源极间电容电压快速泄放，以保证开关管能迅速关断并减小交叉损耗。这通常通过在驱动电阻上并联一个快恢复二极管来实现。

典型MOSFET隔离驱动电路分析

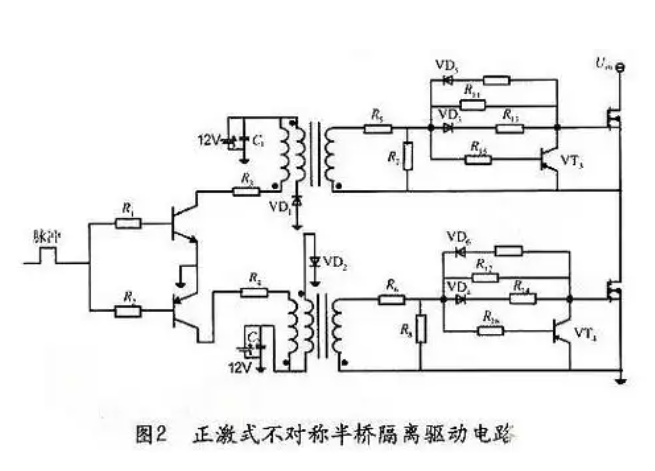

以正激隔离变压器为例，它利用变压器初级线圈的储能效应来驱动次级线圈中的MOSFET。当初级线圈中有电流流过时，会在次级线圈中感应出电压，从而驱动连接在其上的MOSFET。这种设计不仅实现了电气隔离，还能根据需要调整输出电压和功率等级。

总结与展望

MOSFET隔离驱动电路是现代电子设计不可或缺的一部分，它不仅保护了敏感的控制电路免受高压冲击和电磁干扰的影响，还提高了系统的整体性能和可靠性。随着技术的不断进步和创新，未来我们期待看到更多高效、集成化且易于使用的隔离驱动解决方案出现在市场上，进一步推动电子设备向更高性能、更小体积和更低成本的方向发展。
