mos管短路故障分析

在电子世界的舞台上，MOS管扮演着至关重要的角色。它如同一位默默无闻却不可或缺的幕后英雄，支撑着电子设备的正常运行。然而，就像任何英雄都可能遭遇挑战一样，mos管也有时会面临短路故障的困扰。这一看似微小的问题，实则暗藏着电路世界的大奥秘与风险。

一、引言

mos管，即金属-氧化物-半导体场效应晶体管，是现代电子设备中不可或缺的核心组件之一，其性能直接影响到电路的稳定性、效率以及设备的整体性能。然而，在实际使用过程中，MOS管短路故障时有发生，这不仅会导致电路功能失效，还可能引发更严重的安全问题。因此，深入分析MOS管短路故障的原因，对于提升电子产品的可靠性和安全性具有重要意义。

二、MOS管基本工作原理

MOS管通过电压控制电流的流动，具有高输入阻抗、低功耗、易于集成等特点。它由源极（S）、漏极（D）和栅极（G）三个主要部分组成，栅极电压（Vgs）的变化能够调控源极与漏极之间的电流通道。当栅极电压超过阈值电压（Vth）时，MOS管导通，电流开始流动；反之则关闭。这一简单而高效的工作机制使得MOS管成为电子电路设计中的首选元件。

三、短路故障类型及表现

1. 源极与漏极短路：这是最常见的一种故障形式，表现为源极（S）和漏极（D）之间电阻极低或直接导通，导致电流急剧增加。这种故障通常由过电压、过热或物理损伤引起，可能会瞬间烧毁MOS管。

2. 栅极与源极/漏极短路：虽然较为罕见，但栅极（G）与源极（S）或漏极（D）之间的短路也会发生，这通常是由于制造缺陷或外部因素导致的内部结构损坏。这类故障会干扰正常的开关控制机制，使MOS管无法按预期工作。

3. 热失控：在某些极端情况下，如散热不良或持续过载运行，MOS管内部温度迅速上升，形成正反馈循环——温度上升导致电流增大，进而产生更多热量，最终可能导致器件彻底烧毁。

四、故障原因深度剖析

1. 过压冲击：电路中的瞬态高压脉冲，如雷击、开关操作等产生的尖峰电压，可能远超MOS管的耐压极限，造成绝缘层击穿，进而引发短路。

2. 过热问题：长时间工作在高温环境下，或因散热设计不当导致热量积累，会加速材料老化，降低器件性能，甚至直接导致热击穿。

3. 静电放电（ESD）：在生产、运输或使用过程中，不规范的操作可能引入静电电荷，瞬间高压放电可永久性损伤MOS管的栅极结构，影响其正常开关功能。

4. 机械应力与物理损伤：跌落、震动或装配不当造成的应力集中，可能破坏MOS管内部的微观结构，导致电气性能异常。

5. 制造缺陷：尽管先进的工艺技术已大幅降低缺陷率，但完全避免仍不可能。晶圆上的杂质、尺寸偏差等都可能诱发早期失效。

五、诊断与测试方法

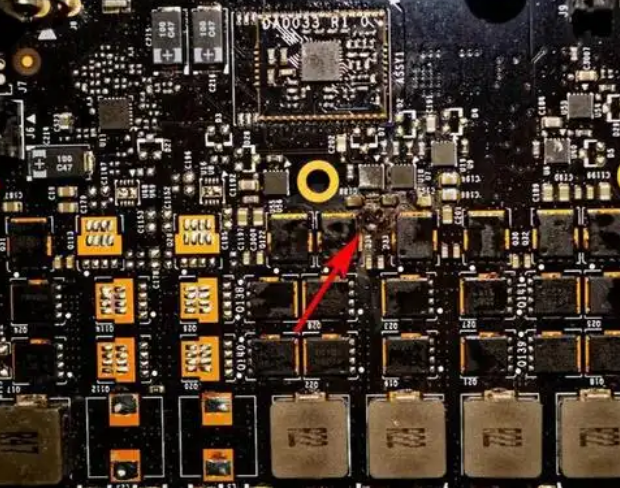

1. 视觉检查：首先应进行外观检查，寻找是否有裂纹、烧焦痕迹或其他明显的物理损坏迹象。

2. 电气测试：利用万用表或专业测试设备测量源极、漏极和栅极之间的电阻值，判断是否存在短路或开路现象。此外，还需测试阈值电压、漏电流等关键参数是否符合规格要求。

3. 热成像检测：对于怀疑有过热问题的器件，可采用热成像仪非接触式监测其表面温度分布，帮助定位热点区域。

4. 动态测试：在模拟实际工作条件的电路板上进行功能测试，观察MOS管在不同负载下的响应情况，以评估其综合性能。

六、预防措施与解决方案

1. 优化电路设计：合理选择元器件参数，确保MOS管工作在其安全区内。同时，加入过压保护、过流保护及温度监控等机制，提高系统鲁棒性。

2. 强化散热管理：采用高效散热片、风扇冷却或热管技术，有效控制工作温度，延缓器件老化过程。

3. ESD防护：实施全面的静电防护措施，包括穿戴防静电服、使用抗静电材料及设置接地系统等，减少静电损伤风险。

4. 质量控制与可靠性测试：加强原材料检验和生产过程监控，定期开展可靠性试验（如HALT/HASS），提前发现潜在问题并加以解决。

5. 正确操作与维护：提供详细的操作指南和维护手册，培训相关人员掌握正确的使用方法和注意事项，避免因人为因素导致的故障发生。

MOS管短路故障虽是一个复杂的技术难题，但通过深入理解其内在机理、采取有效的预防措施以及科学合理的诊断维修策略，我们可以显著降低此类故障的发生概率，保障电子设备长期稳定运行。对于行业分析师而言，这不仅是一次对产品性能优化的实践探索；对于科技爱好者来说，它是揭开电子世界神秘面纱的又一篇章；而对于硬件工程师而言，则是提升专业技能、推动技术创新的重要契机。让我们携手共进，在追求卓越的道路上不断前行！
