功率mosfet的特点

发布时间:2025-04-03编辑:国产MOS管厂家浏览:0

在现代电子设备中,功率mosfet(金属氧化物半导体场效应晶体管)扮演着至关重要的角色。无论是智能手机、电动汽车,还是工业自动化设备,功率mosFET都以其独特的性能特点,成为高效能电子设计的首选元件。本文将深入探讨功率MOSFET的主要特点,帮助读者更好地理解其在电子电路中的应用价值。

## 1. **高开关速度与低开关损耗**

功率MOSFET最显著的特点之一是其**高开关速度**。与传统的双极型晶体管相比,MOSFET的开关时间更短,能够在纳秒级别内完成导通和关断操作。这种快速响应能力使得功率MOSFET在高频开关电源、电机驱动和逆变器等应用中表现出色。

此外,功率MOSFET的**低开关损耗**也是其一大优势。由于其导通电阻(Rds(on))较低,在导通状态下消耗的功率较少,从而提高了整体系统的效率。这一特性在高功率密度设计中尤为重要,能够有效减少散热需求,延长设备寿命。

## 2. **低导通电阻与高电流承载能力**

功率MOSFET的**低导通电阻**(Rds(on))是其另一个重要特点。导通电阻越低,意味着在导通状态下通过晶体管的电流损耗越小,从而减少了发热量。现代功率MOSFET的导通电阻已经可以做到毫欧级别,使得其在处理大电流时仍能保持较高的效率。

同时,功率MOSFET具有**高电流承载能力**,能够承受数十甚至数百安培的电流。这一特性使其在电动汽车的电机驱动、工业电源和太阳能逆变器等高功率应用中大显身手。

## 3. **高输入阻抗与低驱动功率**

功率MOSFET的**高输入阻抗**是其区别于其他类型晶体管的关键特点之一。由于MOSFET的栅极与源极之间是通过绝缘层隔离的,因此其输入阻抗极高,通常在兆欧级别。这意味着在驱动MOSFET时,所需的驱动电流极小,从而降低了驱动电路的复杂性和功耗。

这一特性使得功率MOSFET在低功耗设计中具有显著优势,特别是在便携式设备和电池供电系统中,能够有效延长电池寿命。

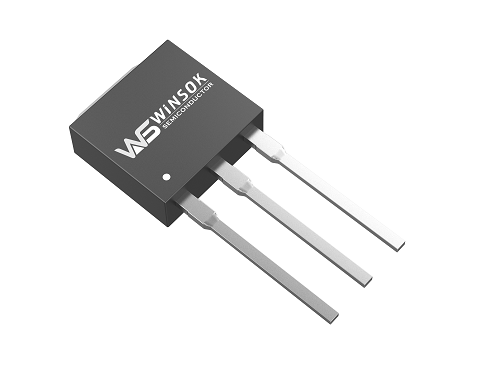

功率mosfet的特点

## 4. **温度稳定性与可靠性**

功率MOSFET在设计上具有良好的**温度稳定性**。随着温度升高,MOSFET的导通电阻会有所增加,但现代功率MOSFET通过优化材料和结构设计,能够在较宽的温度范围内保持稳定的性能。

此外,功率MOSFET还具有较高的**可靠性**。其耐压能力通常可达数百伏特,甚至更高,能够在恶劣的工作环境下长期稳定运行。这一特性使得其在工业控制和汽车电子等领域中得到广泛应用。

## 5. **易于并联使用与模块化设计**

功率MOSFET的另一个重要特点是其**易于并联使用**。由于MOSFET的导通电阻和开关特性较为一致,多个MOSFET可以并联使用以分担电流负载,从而提高系统的总功率处理能力。这一特性在大功率应用中尤为重要,能够有效降低单个MOSFET的工作压力,提高系统可靠性。

此外,功率MOSFET的**模块化设计**也为其应用提供了便利。现代功率MOSFET模块通常集成了多个MOSFET芯片、驱动电路和保护功能,使得系统设计更加简洁高效。

## 6. **低反向恢复时间与低开关噪声**

功率MOSFET的**低反向恢复时间**是其在高频应用中表现出色的原因之一。与传统的双极型晶体管相比,MOSFET在关断时几乎没有反向恢复电流,从而减少了开关过程中的能量损耗和电磁干扰。

同时,功率MOSFET的**低开关噪声**也是其一大优势。由于其开关速度快且开关损耗低,MOSFET在开关过程中产生的电磁干扰较小,能够有效降低系统噪声,提高信号质量。

## 7. **广泛应用与未来发展**

功率MOSFET凭借其高效能、低损耗、高可靠性和易于设计等优点,在众多领域中得到广泛应用。从消费电子到工业控制,从汽车电子到可再生能源,功率MOSFET都在推动着电子技术的不断进步。

展望未来,随着新材料和新工艺的不断发展,功率MOSFET的性能将进一步提升。例如,碳化硅(SiC)和氮化镓(GaN)等宽禁带半导体材料的应用,有望进一步降低MOSFET的导通电阻和开关损耗,提高其工作频率和温度稳定性。

在电子设计领域,功率MOSFET无疑将继续扮演着不可或缺的角色,为高效能、高可靠性的电子系统提供强大支持。
