常见mos管封装类型及特点

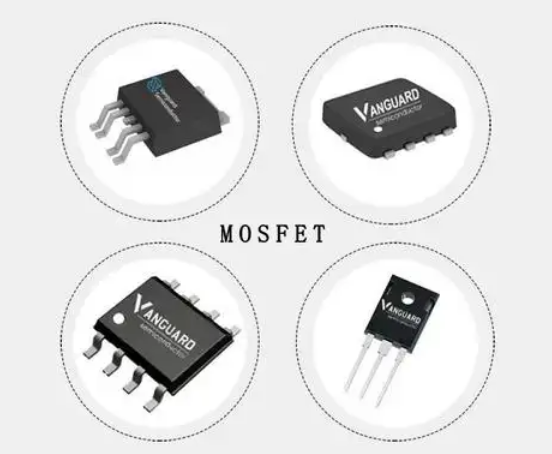

在电子工程领域，MOS管（MetalSemiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）扮演着至关重要的角色，其封装类型多样，每种都有独特的应用场景和特点。本文将深入探讨几种常见的mos管封装类型及其特性。

一、DIP封装（双列直插封装）

基本结构与特点：

DIP（Dual In-Line Package）封装是mos管封装中历史悠久的一种形式，它通过两个平行的陶瓷或塑料引脚排列，中间由绝缘层隔开，形成一种直线型的引脚布局。这种结构使得DIP封装的MOS管在安装时能够直接插入电路板的相应插槽中，并通过波峰焊等方式实现电气连接。DIP封装的最大优点在于其安装过程简单直观，无需复杂的焊接工艺即可完成组装，大大降低了生产过程中的故障率和维护成本。同时，由于引脚间距较大，即使手工焊接也能保证较高的可靠性，因此广泛应用于低频、低功率的电子设备中。然而，随着电子技术的飞速发展，设备对小型化的需求日益增长，DIP封装因其体积相对较大而逐渐显得笨重，限制了其在集成电路进一步微型化领域的应用潜力。

应用场景：

DIP封装的MOS管常见于那些对空间要求不高、成本敏感且追求高可靠性的应用场合，如电子玩具、家用电器（如电风扇、微波炉等）、以及一些基础的工业控制设备。这些领域往往注重产品的稳定性和耐用性，而非极致的小型化，因此DIP封装的MOS管成为理想选择。

二、TO封装（晶体管外形封装）

基本结构与特点：

TO（）封装，顾名思义，其外观类似一个透明的方形或圆形盒，内部则是一个塑料外壳包裹着芯片，并通过多个引脚与外部相连。TO封装设计上充分考虑了高频应用的需求，其小巧的体积和较短的引脚长度有效减少了寄生电容效应，从而保证了信号传输的快速性和准确性。此外，TO封装还具备良好的散热性能，这对于需要在较高频率下工作的MOS管来说尤为重要，因为高频操作往往伴随着更高的功耗和发热。尽管TO封装在散热方面表现不俗，但其塑料材质相较于金属封装而言，热传导效率仍有限，这在一定程度上限制了其在超高频、大功率场景下的广泛应用。

应用场景：

鉴于TO封装在高频和小体积上的优势，它特别适用于通信设备中的射频放大、振荡电路，如手机、无线基站等；此外，在消费电子产品如笔记本电脑、平板电脑等需要兼顾性能与便携性的设备中，TO封装的MOS管也发挥着重要作用，尤其是在电源管理模块中，负责电能的有效转换与分配。

三、PGA封装（插针网格阵列封装）

基本结构与特点：

PGA（）封装是一种较为特殊的封装形式，其特点是在封装底部布满了一系列密集排列的金属插针，这些插针直接与电路板上的对应孔位接触，实现电气连接。PGA封装的设计初衷是为了解决大规模集成电路中引脚数量多、分布密度高的问题，通过插针网格的形式，可以在有限的空间内提供大量的I/O接口，满足复杂电路的需求。然而，正是由于插针众多且细密，PGA封装在安装和拆卸过程中需要格外小心，以避免插针弯曲或断裂的情况发生。同时，由于插针与电路板孔位之间的接触面积较小，长期使用后可能会因氧化或磨损导致接触不良，影响电路的稳定性。

应用场景：

PGA封装主要应用于那些对引脚数量要求极高的高端服务器、工作站以及高性能计算设备中。在这些领域，处理器和其他关键芯片需要处理海量的数据交换和复杂的运算任务，因此必须依赖于PGA封装提供的高密度I/O接口来确保信息的快速流通。尽管其成本相对较高且维护难度较大，但在追求极致性能的场景下，PGA封装无疑是最优解之一。

四、D-PAK封装（双列扁平封装）

基本结构与特点：

D-PAK（Double Outline Package with Adjacent Leads）封装是一种表面贴装式的MOS管封装方式，其特点是引脚排列成双列，并且两列引脚之间的距离较近，形成了一种紧凑的布局结构。D-PAK封装的设计旨在平衡体积与散热效能之间的关系，它采用了较大的芯片尺寸和裸露的金属散热片设计，以提高热量的传导效率。这种封装方式不仅有利于MOS管在高功率工作状态下的散热需求，还保持了相对较小的占用空间。然而，需要注意的是，D-PAK封装的散热能力虽然优于传统的塑料封装，但在某些极端高功率应用中可能仍显不足，此时可能需要额外的散热措施来辅助降温。

应用场景：

D-PAK封装广泛应用于各类中到高功率的电子设备中，特别是那些对散热有一定要求但又希望保持较小体积的产品，如电源适配器、LED照明驱动器、电动车控制器等。在这些应用中，D-PAK封装的MOS管能够在保证良好散热的同时，实现高效的电能转换和管理。

五、SOT封装（小外形晶体管封装）

基本结构与特点：

SOT（Small Outline Transistor）封装是一种小型化的MOS管封装形式，它采用塑料外壳包裹芯片，并通过短引脚或翼形引脚与电路板相连。SOT封装的最大特点是体积小巧、重量轻便，非常适合于那些对空间敏感且要求高度集成化的电子设备。此外，SOT封装还具备较好的耐热性和抗振性，能够在恶劣环境下稳定工作。不过，由于引脚较短且细密，SOT封装的MOS管在焊接时需要更加精细的操作技巧，以免损伤引脚或造成虚焊。

应用场景：

SOT封装主要应用于便携式消费电子产品和紧凑型工业控制设备中，如智能手机、平板电脑、穿戴式设备等。这些设备通常追求轻薄短小的设计目标，而SOT封装的MOS管正好满足了这一需求。同时，在汽车电子领域，SOT封装的MOS管也被广泛用于各种传感器和执行器中，以实现车辆的智能化控制和节能减排的目标。

六、SOP封装（小外形封装）

基本结构与特点：

SOP（Small Outline Package）封装也是一种常见的小型化表面贴装式封装形式，其引脚排列呈翼形或J形，从封装体的两侧伸出。SOP封装的设计优化了电路板的空间利用率，允许更紧密的元件布局而不会引起相邻引脚之间的干涉问题。此外，SOP封装还支持自动化贴片工艺，大大提高了生产效率和装配精度。然而，由于引脚较薄且间距较小，SOP封装的MOS管在受到外力冲击时容易发生引脚变形或断裂的情况，因此在实际应用中需要注意防护措施。

应用场景：

SOP封装广泛应用于各类需要高集成度和良好散热性能的电子设备中，如计算机主板、显卡、网络设备等。在这些应用中，SOP封装的MOS管能够在有限的空间内实现高效的电能管理和信号处理功能。此外，在一些对成本敏感的消费电子产品中，SOP封装也是首选方案之一。

七、QFP封装（方形扁平封装）

基本结构与特点：

QFP（Quad Flat Package）封装是一种更高级的小型化封装形式，其引脚排列成四面扁平状，均匀分布在封装体的四个边上。QFP封装不仅提供了极高的引脚密度以满足复杂电路的需求，还保持了相对较低的高度和重量。此外，QFP封装还支持多种先进的制造工艺和技术，如倒装芯片技术、球栅阵列技术等，进一步提高了封装的性能和可靠性。然而，正因如此高的技术含量和复杂度，QFP封装的成本也相对较高。

应用场景：

QFP封装主要应用于高端微处理器、图形处理器以及高速存储器等领域。这些设备通常需要处理庞大的数据量和复杂的运算任务，因此对封装的电气性能和可靠性有着极高的要求。尽管成本高昂，但QFP封装所带来的卓越性能使其成为这些关键应用领域的首选解决方案之一。
