mos管规格书参数详解

在现代电子设计中，MOS管（金属氧化物半导体场效应晶体管）因其高效、低功耗和易于集成的特性，成为电路设计中不可或缺的元件。然而，面对一份复杂的mos管规格书，许多工程师常常感到无从下手。本文将深入解析mos管规格书中的关键参数，帮助您快速掌握MOS管的性能特点，为设计提供有力支持。

## 一、MOS管规格书的重要性

MOS管规格书是制造商提供的技术文档，详细描述了MOS管的电气特性、物理特性和应用条件。它是选择和使用MOS管的重要依据。**通过准确理解规格书中的参数，工程师可以确保MOS管在电路中稳定工作，同时优化设计性能。**

## 二、MOS管规格书的核心参数解析

### 1. **VDS（漏源电压）**

VDS是MOS管在正常工作状态下能够承受的最大漏源电压。*超过这一电压可能导致MOS管击穿，甚至永久损坏。* 选择MOS管时，VDS应略高于电路中的实际工作电压，以确保安全裕量。

### 2. **ID（漏极电流）**

ID表示MOS管在特定条件下能够通过的最大漏极电流。*这一参数直接关系到MOS管的负载能力。* 设计时，应确保MOS管的ID值能够满足电路中的最大电流需求，同时考虑散热条件。

### 3. **RDS(on)（导通电阻）**

RDS(on)是MOS管在完全导通状态下的漏源电阻。*较低的RDS(on)意味着更低的导通损耗和更高的效率。* 在选择MOS管时，应优先考虑RDS(on)较低的型号，尤其是在大电流应用中。

### 4. **VGS(th)（栅极阈值电压）**

VGS(th)是使MOS管开始导通的最小栅极电压。*这一参数决定了MOS管的开关特性。* 如果VGS(th)过高，可能需要更高的驱动电压，增加电路复杂性；而过低则可能导致误触发。

### 5. **Ciss、Coss、Crss（输入、输出、反向传输电容）**

这些电容参数影响MOS管的开关速度和功耗。*Ciss影响栅极驱动电路的负载，Coss影响开关损耗，Crss则影响开关速度。* 在高频应用中，应选择电容较小的MOS管以提高开关效率。

### 6. **Tj（结温）**

Tj是MOS管内部PN结的最高允许温度。*过高的结温会降低MOS管的可靠性和寿命。* 设计时，应确保MOS管的工作温度低于Tj，并采取适当的散热措施。

### 7. **Qg（栅极电荷）**

Qg是MOS管完全导通所需的栅极电荷量。*这一参数影响驱动电路的设计和功耗。* 较低的Qg意味着更快的开关速度和更低的驱动功耗，适用于高频应用。

### 8. **td(on)、tr、td(off)、tf（开关时间参数）**

这些参数描述了MOS管从关断到导通（td(on)、tr）和从导通到关断（td(off)、tf）的时间。*它们直接决定了MOS管的开关速度和效率。* 在高频开关电路中，应选择开关时间较短的MOS管以减少开关损耗。

### 9. **SOA（安全工作区）**

SOA是MOS管在不同电压和电流条件下的安全工作区域。*它综合了电压、电流、温度和时间的限制。* 设计时，应确保MOS管的工作点位于SOA范围内，以避免损坏。

## 三、如何高效阅读MOS管规格书

1. **明确需求**：在阅读规格书之前，明确电路中的电压、电流、频率等关键参数需求。

2. **重点关注**：根据需求，重点关注VDS、ID、RDS(on)等核心参数。

3. **对比分析**：在多个候选型号中，对比关键参数，选择最符合设计要求的MOS管。

4. **验证应用**：结合实际应用条件，验证所选MOS管的工作点是否位于SOA范围内，并评估散热需求。

## 四、MOS管规格书中的隐藏信息

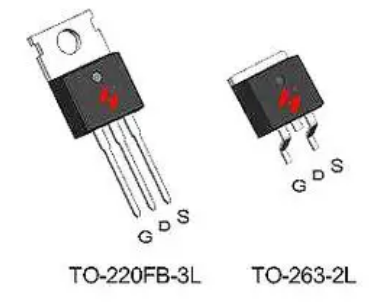

除了上述核心参数，MOS管规格书中还包含许多隐藏信息，如封装尺寸、引脚定义、热阻等。*这些信息虽然在设计初期可能不被关注，但在实际应用中却至关重要。* 例如，热阻参数直接影响MOS管的散热设计，而封装尺寸则决定了PCB布局的灵活性。

## 五、MOS管规格书的常见误区

1. **忽略环境因素**：许多工程师只关注电气参数，而忽略了温度、湿度等环境因素对MOS管性能的影响。

2. **过度依赖单一参数**：例如，仅关注RDS(on)而忽略Qg，可能导致高频应用中的性能不佳。

3. **未考虑长期可靠性**：MOS管的长期可靠性不仅取决于电气参数，还与封装、材料和制造工艺密切相关。

通过全面理解MOS管规格书中的参数，工程师可以更准确地选择和使用MOS管，优化电路设计，提高系统性能。希望本文的解析能为您的设计提供有价值的参考。
