电压比较器驱动mos管

在现代电子电路中，电压比较器与MOS管的结合是实现高效控制与开关功能的核心技术之一。无论是电源管理、信号处理还是自动化控制，这种组合都发挥着至关重要的作用。**电压比较器驱动mos管**的设计不仅提升了电路的响应速度，还优化了功耗与稳定性，成为工程师在设计高精度、高效率电路时的首选方案。本文将深入探讨这一技术的工作原理、设计要点以及实际应用场景，帮助读者全面理解其重要性。

---

## 电压比较器与MOS管的基本原理

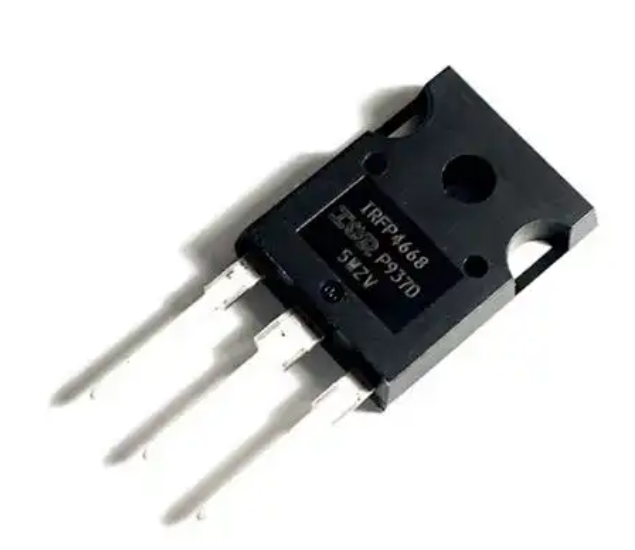

**电压比较器**是一种用于比较两个输入电压大小的电路模块。当正输入端电压高于负输入端时，输出为高电平；反之，输出为低电平。这种特性使其成为判断信号状态的理想工具。而**mos管**（金属氧化物半导体场效应晶体管）则是一种电压控制型器件，通过栅极电压的变化来控制源极与漏极之间的导通状态。MOS管具有输入阻抗高、开关速度快、功耗低等优点，广泛应用于开关电路和放大电路中。

将电压比较器与MOS管结合，可以通过比较器的输出信号直接控制MOS管的导通与截止，从而实现高效的开关控制。这种设计不仅简化了电路结构，还提高了系统的响应速度与可靠性。

---

## 电压比较器驱动MOS管的工作原理

在典型的**电压比较器驱动MOS管**电路中，电压比较器的输出端直接连接到MOS管的栅极。当比较器的输出为高电平时，MOS管导通；当输出为低电平时，MOS管截止。这种设计的关键在于以下几点：

1. **电平匹配**：电压比较器的输出电压必须与MOS管的阈值电压匹配。如果比较器的输出电压过低，可能无法完全导通MOS管；如果过高，则可能导致MOS管过压损坏。因此，设计中需要选择合适的比较器型号或添加电平转换电路。

2. **响应速度**：MOS管的开关速度直接影响电路的性能。比较器的输出上升时间和下降时间应尽可能短，以确保MOS管能够快速响应。

3. **驱动能力**：MOS管的栅极电容较大，需要足够的驱动电流才能快速充放电。如果比较器的输出电流不足，可以通过添加**驱动电路**（如图腾柱电路）来增强驱动能力。

## 设计中的关键考虑因素

在设计**电压比较器驱动MOS管**的电路时，工程师需要关注以下几个关键因素：

1. **MOS管的选择**：根据应用场景选择合适的MOS管型号。例如，在高压大电流场合，应选择耐压和导通电阻较低的MOS管；而在低功耗场合，则应关注MOS管的静态功耗。

2. **比较器的性能**：比较器的响应速度、输出电流和功耗直接影响电路的整体性能。高速比较器适合高频开关电路，而低功耗比较器则更适合电池供电的应用。

3. **保护电路**：为了防止MOS管因过压或过流损坏，可以在电路中添加**瞬态电压抑制器（TVS）**或**过流保护电路**。

4. **散热设计**：MOS管在导通时会产生一定的功耗，尤其是在大电流场合。合理的散热设计可以延长器件寿命并提高系统可靠性。

---

## 实际应用场景

**电压比较器驱动MOS管**的技术在多个领域都有广泛应用，以下是几个典型的例子：

1. **电源管理**：在开关电源中，电压比较器可以用于监测输出电压，并通过驱动MOS管来调节开关频率，从而实现高效的电压调节。

2. **电机控制**：在直流电机或步进电机驱动电路中，比较器可以用于检测电流或电压信号，并通过MOS管控制电机的转速和方向。
