在电子电路设计中,MOS管(金属氧化物半导体场效应晶体管)因其高输入阻抗、低功耗和快速开关特性而被广泛应用。然而,mos管在实际使用中常常面临一个棘手的问题——栅极振荡。这种现象不仅影响电路的稳定性,还可能导致器件损坏。本文将深入探讨mos管栅极振荡的成因,并提供有效的解决方案,帮助工程师在设计过程中规避这一问题。

---

## 什么是MOS管栅极振荡?

MOS管栅极振荡是指在MOS管的栅极处出现非预期的电压波动或高频振荡现象。这种现象通常发生在开关过程中,尤其是在高频开关电路中。栅极振荡不仅会增加开关损耗,还可能导致MOS管误触发,甚至损坏器件。

**栅极振荡的成因主要有以下几点:**

1. **寄生电感与电容**:MOS管本身及其周围电路存在的寄生电感和电容会形成LC谐振电路,从而引发振荡。

2. **驱动电路设计不当**:驱动电路的阻抗匹配不良或驱动能力不足,可能导致栅极电压不稳定。

3. **高频信号反射**:在高频电路中,信号反射会在栅极处产生叠加效应,导致振荡。

4. **电源噪声**:电源中的噪声通过寄生耦合传递到栅极,也可能引发振荡。

---

## 栅极振荡的负面影响

栅极振荡不仅影响电路的正常工作,还会带来以下问题:

- **增加开关损耗**:振荡会导致MOS管在开关过程中频繁开启和关闭,增加能量损耗。

- **电磁干扰(EMI)**:高频振荡会产生电磁辐射,干扰其他电子设备的正常工作。

- **器件损坏**:过高的电压波动可能击穿栅极氧化层,导致MOS管永久性损坏。

---

## 解决MOS管栅极振荡的有效方法

针对栅极振荡问题,工程师可以采取以下措施进行解决:

### 1. **优化驱动电路设计**

驱动电路的设计对MOS管的工作状态至关重要。为了减少栅极振荡,可以采取以下措施:

- **降低驱动电阻**:适当减小驱动电阻可以加快栅极电压的上升和下降速度,减少振荡。

- **使用栅极电阻**:在栅极串联一个小电阻(通常为几欧姆到几十欧姆)可以阻尼振荡。

- **增加驱动电流**:提高驱动电路的电流输出能力,确保栅极电压快速稳定。

mos管栅极振荡解决办法

### 2. **减少寄生参数的影响**

寄生电感和电容是栅极振荡的主要诱因之一。通过以下方法可以有效减少寄生参数的影响:

- **缩短走线长度**:尽量缩短MOS管栅极与驱动电路之间的走线,降低寄生电感。

- **使用多层PCB**:在多层PCB中,将电源和地平面靠近信号层,可以减少寄生电容。

- **优化布局**:将MOS管和驱动电路布局在靠近的位置,减少信号传输路径。

### 3. **添加RC阻尼网络**

在MOS管的栅极和源极之间添加一个RC阻尼网络,可以有效抑制振荡。RC网络的电阻和电容值需要根据具体电路进行调试,通常电阻值在几欧姆到几十欧姆之间,电容值在几百皮法到几纳法之间。

### 4. **使用TVS二极管**

在栅极和源极之间并联一个TVS(瞬态电压抑制)二极管,可以限制栅极电压的波动范围,防止电压过高或过低。

### 5. **优化电源设计**

电源噪声也是栅极振荡的一个重要原因。通过以下方法可以优化电源设计:

- **添加去耦电容**:在MOS管的电源引脚附近添加去耦电容,滤除高频噪声。

- **使用低ESR电容**:选择等效串联电阻(ESR)较低的电容,提高滤波效果。

- **隔离电源**:在高噪声环境中,使用隔离电源或DC-DC模块,减少噪声传递。

### 6. **选择合适的工作频率**

在高频开关电路中,适当降低工作频率可以减少栅极振荡的发生。同时,选择适合高频应用的MOS管型号,也能提高电路的稳定性。

---

## 实际案例分析

以一款高频开关电源为例,工程师在设计初期发现MOS管栅极存在明显的振荡现象,导致开关损耗增加,效率下降。通过分析,发现主要原因是驱动电路阻抗匹配不良和寄生参数影响较大。采取以下措施后,问题得到有效解决:

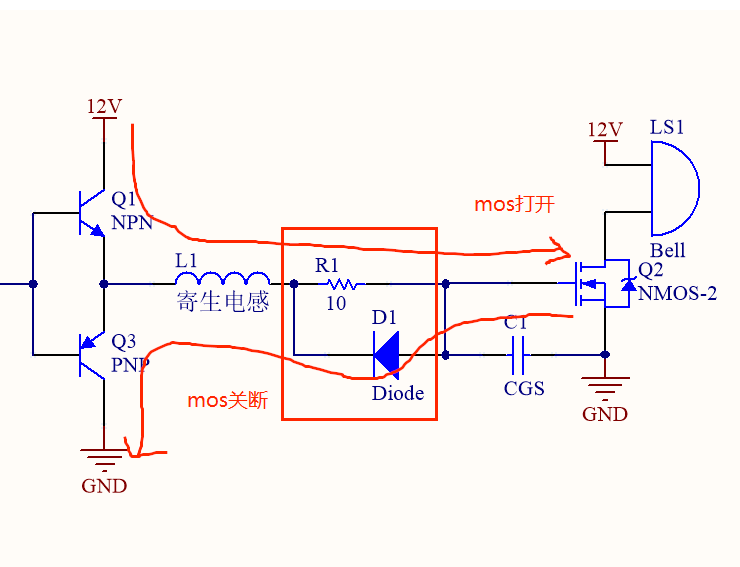

1. 在栅极串联一个10Ω电阻,阻尼振荡。

2. 优化PCB布局,缩短栅极走线长度。

3. 在电源引脚附近添加一个低ESR的陶瓷电容,滤除高频噪声。

经过优化后,栅极振荡现象基本消失,电路效率提升了15%。

---

## 预防栅极振荡的设计建议

为了避免栅极振荡问题,工程师在设计阶段应注意以下几点:

- **仿真分析**:在电路设计完成后,使用仿真工具(如SPICE)对栅极电压进行仿真分析,提前发现潜在问题。

- **选择合适的MOS管**:根据电路的工作频率和电压等级,选择适合的MOS管型号。

- **模块化设计**:将驱动电路和MOS管设计为一个模块,便于调试和优化。

- **测试验证**:在实际测试中,使用示波器观察栅极电压波形,确保电路稳定性。

---

通过以上分析和解决方案,工程师可以有效地解决MOS管栅极振荡问题,提高电路的可靠性和性能。在实际应用中,根据具体电路特点灵活调整设计方法,才能达到最佳效果。
