pwm控制mos管开关电路

在现代电子技术中，**PWM（脉宽调制）控制MOS管开关电路**已成为实现高效能电子控制的核心技术之一。无论是电源管理、电机驱动还是LED调光，PWM与mos管的结合都展现出了卓越的性能和灵活性。本文将深入探讨PWM控制mos管开关电路的原理、设计要点以及实际应用，帮助读者全面理解这一关键技术。

### PWM与MOS管的基本原理

**PWM（脉宽调制）**是一种通过调节脉冲信号的占空比来控制输出信号平均值的调制技术。其核心思想是通过改变脉冲信号的宽度来模拟不同的电压或电流值。**MOS管（金属氧化物半导体场效应晶体管）**则是一种高输入阻抗、低导通电阻的半导体器件，特别适合用于开关电路中。

将PWM与MOS管结合，可以**实现高效的开关控制**。MOS管作为开关元件，能够在高频下快速切换，而PWM信号则精确控制MOS管的导通和截止时间，从而实现对输出信号的平均值进行精确调节。这种组合不仅提高了电路的效率，还降低了功耗和发热。

### PWM控制MOS管开关电路的设计要点

在设计PWM控制MOS管开关电路时，以下几个关键点需要特别注意：

1. **MOS管的选择**

选择合适的MOS管是电路设计的基础。**导通电阻（Rds(on)）**、**最大漏源电压（Vds）**和**最大漏极电流（Id）**是选型时需要重点关注的参数。低导通电阻可以减少功耗，而高耐压和大电流则确保MOS管在高压或大电流环境下稳定工作。

2. **驱动电路的设计**

MOS管的栅极需要足够的电压才能完全导通，因此**驱动电路的设计**至关重要。如果PWM信号的电压不足以驱动MOS管，可以使用专门的MOS管驱动芯片或增加电平转换电路。此外，驱动电路还需要考虑**上升时间和下降时间**，以减少开关损耗。

3. **PWM信号的频率与占空比**

**PWM信号的频率**和**占空比**直接影响电路的性能。频率过高可能导致MOS管无法完全导通或截止，增加开关损耗；频率过低则可能引起输出信号的纹波过大。占空比的调节需要根据具体应用需求进行优化，以实现精确的控制效果。

4. **保护电路的设计**

在实际应用中，MOS管可能会面临过压、过流或过热等问题。因此，**保护电路的设计**必不可少。常见的保护措施包括添加瞬态电压抑制二极管（TVS）、过流保护电路和温度检测电路等。

### PWM控制MOS管开关电路的实际应用

**PWM控制MOS管开关电路**在多个领域都有广泛的应用，以下是几个典型的例子：

1. **开关电源**

在开关电源中，PWM控制MOS管开关电路可以实现高效的电压转换。通过调节PWM信号的占空比，可以精确控制输出电压，同时提高电源的效率。

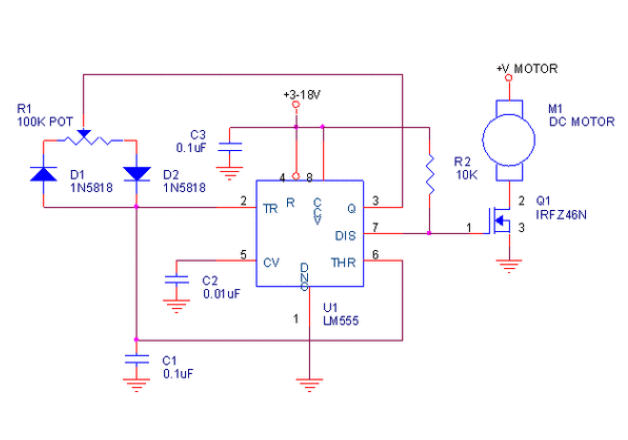

2. **电机驱动**

在电机驱动电路中，PWM控制MOS管开关电路可以调节电机的转速和扭矩。通过改变PWM信号的占空比，可以实现电机的无级调速，满足不同应用场景的需求。

3. **LED调光**

在LED照明系统中，PWM控制MOS管开关电路可以实现精确的亮度调节。通过改变PWM信号的占空比，可以控制LED的平均电流，从而实现平滑的调光效果。

4. **音频放大器**

在D类音频放大器中，PWM控制MOS管开关电路可以将音频信号转换为高频脉冲信号，再通过滤波电路还原为模拟信号。这种设计不仅提高了放大器的效率，还减少了发热和功耗。

### PWM控制MOS管开关电路的优势与挑战

**PWM控制MOS管开关电路**的优势主要体现在以下几个方面：

- **高效率**：通过快速开关，减少了电路的功率损耗。

- **精确控制**：通过调节PWM信号的占空比，可以实现对输出信号的精确调节。

- **灵活性**：适用于多种应用场景，满足不同的控制需求。

然而，这种电路设计也面临一些挑战：

- **电磁干扰（EMI）**：高频开关可能产生电磁干扰，需要采取适当的屏蔽和滤波措施。

- **热管理**：MOS管在高频开关下会产生一定的热量，需要良好的散热设计。

- **设计复杂性**：驱动电路和保护电路的设计增加了电路的复杂性。

通过合理的电路设计和优化，可以充分发挥PWM控制MOS管开关电路的优势，同时有效应对其挑战。
