2301mos管参数

在当今快速发展的电子技术领域，MOS管作为一种重要的半导体器件，广泛应用于各种电子设备和系统中。本文将详细介绍一款具体的P沟道mosfet——2301mos管，帮助读者更好地理解其参数特性及应用场景。

2301mos管，即SI2301，属于P沟道场效应晶体管类型。其主要用途包括电源管理和信号开关等方面，因其优越的性能和稳定性而受到工程师的青睐。接下来，我们将从几个关键参数入手，深入探讨这款MOSFET的特点。

漏源电压（Vdss）是一个重要的参数，它指的是MOSFET能够承受的最大电压值。对于2301mos管来说，这一数值通常为-23V。这意味着该器件可以在较高的电压环境下稳定工作，适用于许多中高电压应用场合。此外，栅源电压（Vgs(th)）也是一个不可忽视的参数，它表示使MOSFET开始导通的门极电压。2301mos管的栅源电压阈值一般为-0.45V，说明其在较低的门极电压下即可实现良好的导通效果。

漏电流（Idss）和漏极脉冲电流（Id）也是评估MOSFET性能的关键指标。漏电流指在特定条件下通过漏极的电流，而漏极脉冲电流则是指在短时间内允许通过漏极的最大电流。对于2301mos管而言，其静态漏源电阻在ID为-3A的情况下表现出色。这表明，即使在高负载下，该器件也能保持良好的导电性能。

除了上述电气参数外，功耗也是评价MOSFET性能的重要因素之一。2301mos管的最大功耗PD可达1.25W。低功耗意味着在长时间运行过程中，器件发热较少，有利于延长使用寿命并提高系统的稳定性。

值得一提的是，2301mos管还具备一些其他特性，如高密度单元设计、低导通电阻等。这些特点使得它在高频开关应用中表现优异，同时减少了能量损失和热积累。此外，它的表面贴装形式使其便于集成到各种电路板上。

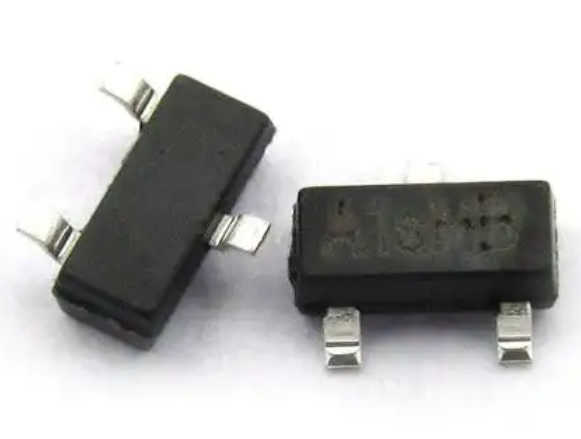

在选择和应用2301mos管时，还需考虑其封装类型和工作环境温度。例如，SOT-23封装形式因其紧凑的设计而被广泛采用；而工作环境温度则需控制在规定范围内，以确保器件的可靠性和长期稳定性。

2301mos管作为一款高性能的P沟道MOSFET，凭借其出色的电气特性和物理特性，在现代电子设备中扮演着重要角色。无论是在电源管理、信号处理还是其他应用领域，它都能提供可靠的表现。对于那些寻求高效、稳定电子元件的工程师和设计师来说，了解并掌握这类器件的特性无疑是非常重要的。
