mosfet工艺流程

在当今高度数字化的世界里，金属氧化物半导体场效应晶体管（mosfet）作为电子行业的基石，其重要性不言而喻。从微小的智能手机到庞大的数据中心，mosFET无处不在，扮演着控制电流和放大信号的关键角色。那么，这些神奇的小器件是如何制造出来的呢？今天，我们就来一探究竟，走进MOSFET工艺流程的精密世界。

MOSFET的制造，简单来说，就是通过一系列复杂而精细的步骤，将纯净的硅片转化为具有特定电学特性的半导体器件。这一过程涉及到材料科学、光刻技术、蚀刻技术和热处理等多个领域，每一步都要求极高的精度和控制。

**材料准备与清洗**是整个工艺流程的起点。选用高纯度的硅晶圆作为基底，这是因为硅具有良好的半导体特性和热稳定性。硅片经过严格的清洗，去除表面的杂质和颗粒，确保后续工艺的顺利进行。这一过程中，使用去离子水和特殊化学品，如氢氟酸，进行多步清洗，以达到纳米级的洁净度。

**光刻**是定义MOSFET图案的关键步骤。在这一步骤中，一层感光材料（光刻胶）被均匀涂抹在硅片表面，然后通过紫外线曝光，将设计好的电路图案转移到光刻胶上。曝光后，未曝光的光刻胶被显影液溶解，露出下方的硅片。这一过程的精度直接决定了MOSFET的性能和尺寸。

接下来是**蚀刻**过程。利用化学或物理方法，将未被光刻胶保护的硅片部分去除，形成MOSFET的基本结构，如栅极、源极和漏极。蚀刻技术的精确控制对于实现纳米级别的特征尺寸至关重要。

**掺杂**是赋予硅片特定电学性质的步骤。通过离子注入或扩散技术，向硅片的不同区域引入特定的杂质原子，从而改变其电导率。例如，N型MOSFET的源极和漏极区域会被掺入磷或砷等五价元素，而P型MOSFET则掺入硼等三价元素。

**氧化层生长**是MOSFET工艺的另一重要环节。通过热氧化法在硅片表面生长一层薄而稳定的二氧化硅（SiO2）作为栅介质，它能有效隔离栅极与沟道，同时提供良好的电气绝缘性能。

**金属化**步骤则是连接MOSFET各部分的桥梁。通过蒸发或溅射技术，在硅片表面沉积铝或铜等金属层，形成电极和连线，实现器件之间的电气连接。

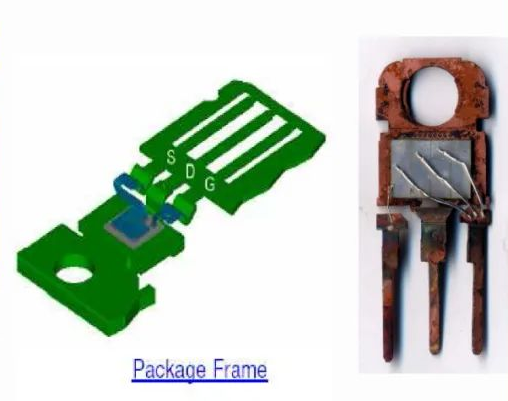

最后，经过严格的测试和封装，这些微小而强大的MOSFET器件被集成进各种电子设备中，驱动着现代科技的进步。从硅片到成品，MOSFET的制造过程是一场对精度和控制的极致追求，它不仅体现了人类智慧的结晶，更是推动信息时代不断前行的动力源泉。
