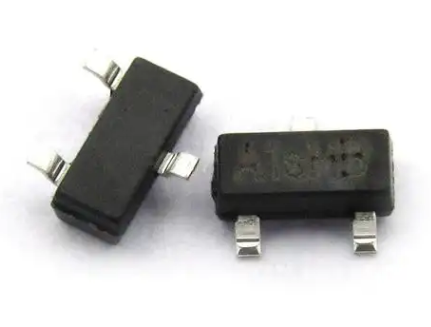

mos管图片及型号图片

mos管是一种利用电场来控制电流流动的晶体管。与三极管不同，MOS管是通过在栅极（Gate）上施加电压来控制源极（Source）和漏极（Drain）之间的电流。根据导电沟道的类型，MOS管可以分为N沟道（N-channel）和P沟道（P-channel）两种类型。N沟道MOS管通常用于低侧开关，而P沟道MOS管则多用于高侧开关。

一、MOS管的分类

N沟道MOS管

1. 增强型：在没有施加栅极电压时，漏源之间是不导通的。只有在栅极施加正向电压后，才会形成导电沟道，使电流流过。

2. 耗尽型：在没有施加栅极电压时，漏源之间已经存在一定的导电沟道。当栅极施加负向电压时，导电沟道会减弱甚至消失。

P沟道MOS管

1. 增强型：与N沟道增强型类似，但导电沟道由空穴构成，适用于高压侧开关。

2. 耗尽型：在没有施加栅极电压时，漏源之间已经存在导电沟道，施加正向电压时，导电沟道减弱。

二、常见的MOS管封装形式

MOS管有多种封装形式，不同的封装形式适用于不同的应用场景。以下是几种常见的封装形式：

1. TO-247：适用于高电压、大电流的环境，具有较高的耐压和抗冲击能力。

2. IR系列：包括多种型号，常用于中低压应用，具有较好的性能和可靠性。

3. STP系列：如STP60NF06，适用于小功率开关电源和信号放大等场景。

4. BUK系列：适用于高压、大电流的应用场合，具有良好的散热性能和稳定性。

5.


三、实际应用案例

MOS管广泛应用于各种电子设备中，如计算机、通信设备、汽车电子等。以下是一些具体的应用案例：

1. 开关电源：MOS管作为开关元件，能够高效地控制电流的导通与断开，从而稳定输出电压。

2. 电机驱动：在电动汽车和工业自动化设备中，MOS管用于控制电机的速度和扭矩。

3. 信号放大：在音频设备和无线通信中，MOS管可以作为放大器使用，提供高质量的信号放大效果。

四、如何区分N沟道和P沟道MOS管

在实际应用中，正确区分N沟道和P沟道MOS管是非常重要的。一般来说，N沟道MOS管的寄生二极管方向是由源极指向漏极；而P沟道MOS管的寄生二极管方向则是由漏极指向源极。此外，通过观察MOS管的引脚排列也可以区分：漏极单独位于一边，栅极为第4引脚，剩下的三个引脚为源极。

来说，MOS管作为现代电子设备中不可或缺的元件，其性能和应用范围广泛而深远。了解MOS管的基本概念、分类、封装形式及其实际应用，对于电子工程师和爱好者来说，都是必不可少的基础知识。希望本文能帮助你更好地理解和应用这一重要的电子元件。
