mos管亚阈值区电流电压特性

当工程师谈到MOS管的开关特性时，常聚焦于导通与截止两个状态。但在这两个状态之间，存在一个神秘的过渡区域——亚阈值区（Subthreshold Region）。这个电压低于阈值电压（Vth）却仍存在微弱电流的工作区，正是现代低功耗芯片设计的核心战场。**研究表明，亚阈值区电流的精确控制可使芯片功耗降低2-3个数量级**，这一特性在物联网传感器、可穿戴设备等领域具有革命性意义。

---

## 一、亚阈值区的物理本质与电流特性

当栅极电压（Vgs）低于阈值电压时，传统观点认为mos管处于截止状态。但量子力学效应打破了这一认知：**在Vgs

**Ids = I0·e(Vgs-Vth)/(n·UT)·(1 - e-Vds/UT)**

（其中UT=KT/q为热电压，n为斜率因子）

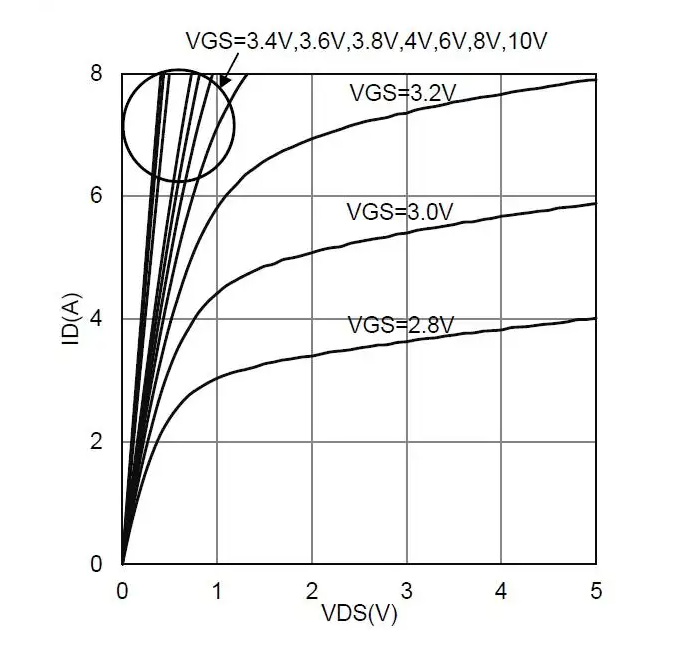

这个方程揭示了三个关键特征：

1. **指数依赖关系**：电流与Vgs呈指数增长，每60mV电压变化引发10倍电流波动

2. **饱和特性**：当Vds>3UT时，电流不再随Vds增加而变化

3. **温度敏感性**：UT与温度正相关，导致亚阈值电流呈现显著的温度依赖性

---

## 二、亚阈值斜率的物理意义与优化

亚阈值斜率（Subthreshold Swing, SS）是衡量器件性能的核心指标，定义为：

**SS = (d(logIds)/dVgs)-1**

理想情况下，SS的理论极限为60mV/dec（室温）。但实际器件中，界面态、量子效应等因素会劣化该参数：

| 影响因素 | 作用机理 | 典型影响值 |

|----------------|-----------------------------------|----------------|

| 界面态密度 | 产生复合电流路径 | SS增加10-30mV/dec|

| 沟道掺杂浓度 | 改变体效应系数 | 每提高1e18/cm³增加5mV/dec|

| 栅介质厚度 | 影响栅控能力 | EOT每减薄0.1nm改善3mV/dec|

**《自然·电子学》2021年的研究指出**，采用二维材料（如mos₂）的mosfet可将SS降至接近理论极限，为亚阈值电路设计开辟新路径。

## 三、亚阈值区设计的双刃剑效应

### 3.1 低功耗优势的物理根源

- **静态电流降低**：相比强反型区，工作电流可控制在nA~pA量级

- **电压缩放潜力**：工作电压可降至200mV以下，突破传统CMOS电压限制

- **热力学优化**：通过体偏置调节，实现动态阈值电压控制

### 3.2 设计挑战与技术对策

1. **工艺波动敏感**

Vth的±50mV波动会导致电流变化2.3倍。**解决方案**：

- 采用逆向窄宽度效应设计

- 引入自适应体偏置技术

2. **温度稳定性差**

温度每升高10℃，亚阈值电流增加1.3-1.8倍。**补偿方法**：

- PTAT（正温度系数）电流源补偿

- 数字辅助校准电路

3. **速度瓶颈**

跨导gm=∂Ids/∂Vgs≈Ids/(nUT)，导致截止频率下降。**突破路径**：

- 采用负电容晶体管（NCFET）

- 应变硅技术增强载流子迁移率

---

## 四、前沿应用场景与技术演进

在医疗植入芯片中，*亚阈值设计使心脏起搏器的工作寿命从5年延长至10年*。最新进展包括：

- **事件驱动架构**：利用亚阈值电路的噪声敏感性实现生物信号触发

- **近阈值计算**：平衡功耗与性能，能效比提升40倍（IEEE JSSC 2022）

- **神经形态计算**：模拟生物神经元的亚阈值脉冲特性，IBM TrueNorth芯片的突触操作能耗仅26pJ

台积电的16nm FinFET工艺数据显示，亚阈值设计的SRAM单元漏电降低至0.32pA/bit，相比传统设计改进两个数量级。这种进步使得采用亚阈值技术的蓝牙5.0芯片（如Dialog DA14531）待机电流降至0.3μA，推动TWS耳机续航突破100小时。
