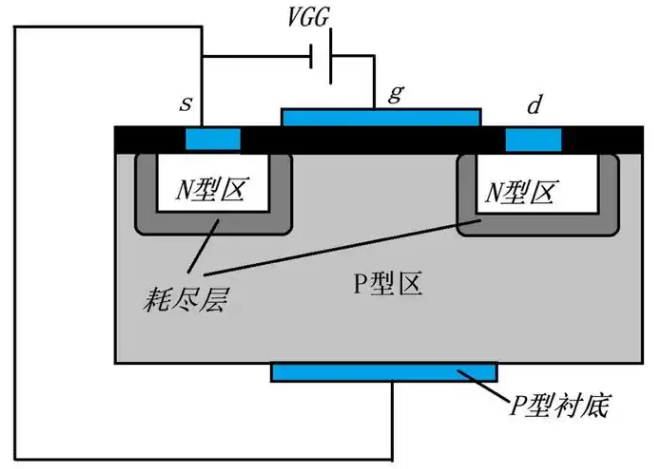

n沟道mos管结构示意图

在现代电子技术领域，N沟道MOS管（金属氧化物半导体场效应晶体管）扮演着极为重要的角色。它不仅是许多电子设备中的关键组件，也是理解现代电路设计的基础。本文将详细介绍N沟道mos管的结构、工作原理及其应用。

一、N沟道MOS管的基本结构

N沟道mos管主要由以下几个部分组成：P型衬底、两个高掺杂的N区（分别作为漏极D和源极S）、一块绝缘层以及绝缘层上的金属电极（作为栅极G）。这种结构使得N沟道MOS管在电子电路中具备独特的导电特性。

具体来说，漏极和源极是通过在P型衬底上制作两个高掺杂的N区形成的，这两个区域引出后分别作为漏极和源极使用。衬底上的绝缘层通常由二氧化硅等材料制成，其主要作用是隔离栅极与衬底，从而控制电流的导通与关断。绝缘层上再覆盖一层金属电极，这个电极引出后即作为栅极。

二、N沟道MOS管的工作原理

N沟道MOS管的工作原理基于电场效应，通过在栅极和源极之间施加电压来控制漏极和源极之间的电流。根据工作模式的不同，N沟道MOS管可以分为增强型和耗尽型两种。本文主要介绍N沟道增强型MOS管的工作原理。

在没有栅极电压（VGS=0）的情况下，漏极和源极之间存在两个背靠背的PN结，这两个PN结中的一个总是处于反偏状态，导致漏极和源极之间没有电流流过。当在栅极和源极之间施加一个正向偏置电压（VGS>0）时，电场会吸引载流子（主要是电子）到栅极下方的P型衬底表面，形成一个N型的导电通道。此时，如果再在漏极和源极之间施加电压（VDS>0），电子就会通过这个导电通道从源极流向漏极，形成电流。

三、N沟道MOS管的应用

N沟道MOS管因其优异的电气特性而被广泛应用于各种电子设备中，如计算机处理器、电源管理系统、放大器等。在这些应用中，N沟道MOS管通常被用作开关或放大器件，以实现对电流或电压的精确控制。

在数字电路中，N沟道MOS管常用于构建逻辑门电路，如CMOS逻辑门。CMOS逻辑门利用N沟道和P沟道MOS管的组合来实现逻辑功能，具有低功耗、高速度等优点。此外，在模拟电路中，N沟道MOS管也常被用作放大器，以放大输入信号。

N沟道MOS管是一种重要的电子器件，其结构独特、工作原理简单且应用广泛。随着电子技术的不断发展，N沟道MOS管的性能和应用范围也将不断拓展和完善。无论是在数字电路还是模拟电路中，N沟道MOS管都发挥着不可替代的作用，为电子技术的发展做出了重要贡献。
