如何设计mosfet驱动电路

在电子电路设计中，mosfet驱动电路的设计是一个至关重要且复杂的环节。无论是小功率还是大功率应用，合理的驱动电路设计能够确保mosFET高效、稳定、可靠地工作。本文将从MOSFET的基本工作原理入手，探讨常见的驱动电路设计方案和实际应用中的注意事项。

MOSFET（）的工作原理是基于电压控制电流的场效应晶体管。根据其导电沟道的不同，MOSFET分为N沟道和P沟道两种类型，而其导通与关闭状态由栅极电压决定。当栅极电压高于某一阈值时，MOSFET导通；当栅极电压低于某一值时，MOSFET关闭。这种特性使得MOSFET在开关电源、放大器等电路中得到了广泛应用。

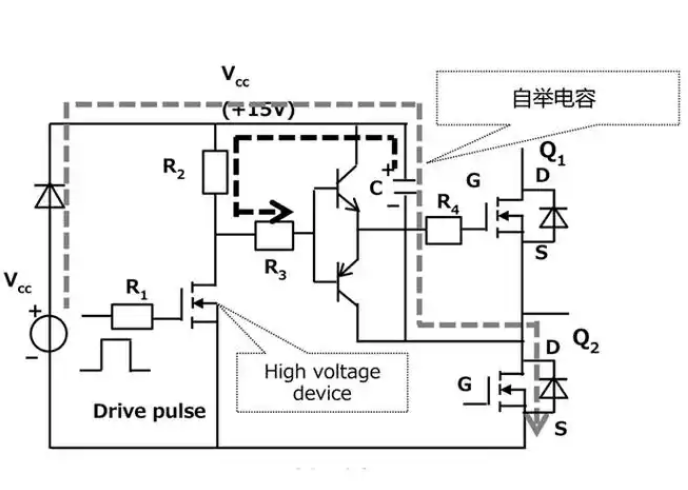

MOSFET驱动电路的设计需要考虑多种因素，如驱动方式的选择、驱动信号的稳定性以及电路保护等。常见的MOSFET驱动电路结构包括不隔离的互补驱动电路和隔离的驱动电路。不隔离的互补驱动电路结构简单、成本低，适用于小功率和中功率的应用场合。例如，通过一个图腾柱放大电路将驱动信号放大后，经过驱动电阻供给MOSFET。这种方式虽然简单，但在高功率或高压应用中，可能无法提供足够的驱动能力。

对于高压、高速或大功率应用，隔离驱动电路是更为合适的选择。这类电路通常利用光耦、变压器或磁耦合器实现电气隔离，以保护控制电路免受高压部分的影响。例如，使用脉冲变压器可以实现对MOSFET栅极的高频率信号传输，同时提供电气隔离。这种方式不仅提升了电路的安全性和可靠性，还能有效减少干扰。

在选择MOSFET驱动电路时，还需要关注驱动电压和电流的设定。驱动电压应高于MOSFET的阈值电压一定值，以确保MOSFET能够完全导通。过高的驱动电压可能会损坏MOSFET，因此需要合理选择。同时，驱动电流也必须足够大，以保证快速充放电，提高开关速度。

除了基本的驱动方式，MOSFET驱动电路还常涉及到一些高级设计技巧。例如，为了防止MOSFET在高频开关过程中产生的尖峰电压损坏器件，可以在栅极和源极之间加一个齐纳二极管进行电压钳位。此外，为了提高MOSFET的可靠性和使用寿命，还可以增加温度监测和过流保护等措施。

在实际应用中，MOSFET驱动电路的设计还需结合具体的应用场景和需求。例如，在电动汽车的电控系统中，SiC MOSFET由于具有更高的工作频率和更低的导通损耗，成为首选的开关元件。在这种情况下，驱动电路设计需要特别考虑SiC材料的特性和高压、高频的工作条件。

MOSFET驱动电路的设计是一项复杂而细致的工作，需综合考虑各种因素以确保电路的高效、稳定和安全运行。通过合理的设计和优化，可以使MOSFET在各类电子设备中发挥出最佳的性能
