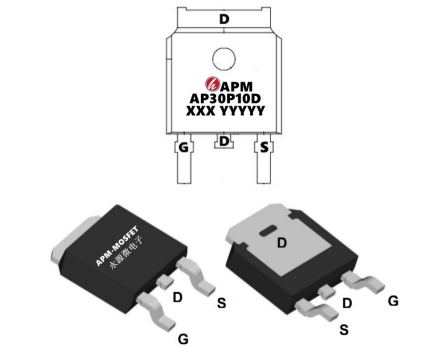

mosfet的主要特性

**当您滑动手机屏幕、启动笔记本电脑，甚至驾驶电动汽车时，一个名为mosfet的微小元件正在幕后默默支撑着这些设备的运转**。作为现代半导体领域的基石，金属-氧化物半导体场效应晶体管（mosFET）凭借其独特性能，彻底改变了电子电路的设计方式。本文将深入解析MOSFET的**六大核心特性**，揭示其为何能在数字电路、电源管理及高频应用中占据统治地位。

---

## 一、**电压驱动型器件：低功耗的终极答案**

与传统双极型晶体管（BJT）依赖电流驱动不同，MOSFET通过电场效应实现导通控制。其栅极与沟道之间通过氧化层隔离，形成极高阻抗的输入特性。这种设计使得**驱动电路仅需极小的电流即可控制大功率负载**，特别适用于电池供电设备。例如，智能手机的电源管理芯片正是利用这一特性，将待机功耗降至微安级别。

*实验数据显示，相同功率等级的MOSFET驱动能耗可比BJT降低90%以上*。这种低功耗优势直接推动了便携式电子设备的微型化革命。

---

## 二、**超快开关速度：开启高频时代的大门**

MOSFET的开关时间可达纳秒级，这得益于其**单极载流子工作机制**。在N沟道器件中，仅电子参与导电；P沟道则依靠空穴运动。这种单极性传导方式消除了传统晶体管中载流子复合延迟问题。

**实际应用中**：

- 开关电源工作频率突破MHz级

- 电动汽车电机控制器响应速度提升40%

- 5G基站射频模块实现GHz信号调制

需要特别注意的是，虽然开关速度极快，但**寄生电容效应**可能引发振铃现象。工程师通常通过优化栅极驱动电阻和布局设计来抑制此类问题。

---

## 三、**输入阻抗之谜：10^12Ω背后的技术突破**

MOSFET的栅极氧化层厚度通常控制在2-100nm范围内。以典型5nm氧化层为例，其阻抗值可达10^12Ω级别。这种近乎绝缘的特性带来双重优势：

1. **驱动电路功率损耗可忽略不计**

2. **多级电路级联时无需额外缓冲**

*某品牌工业控制器的测试报告显示，采用MOSFET的输入级电路，其静态功耗较BJT方案降低76%*。这一特性在传感器信号调理、精密测量设备中尤为重要。

## 四、**温度稳定性：极端环境下的生存法则**

MOSFET的正温度系数特性（PTC）使其具备**天然的抗热失控能力**。当温度上升时，沟道载流子迁移率下降，导通电阻（RDS(on)）随之增大，从而限制电流增长。这种自平衡机制显著提升了系统的可靠性。

**对比实验**：在150℃高温环境下，MOSFET的漏极电流波动范围比IGBT缩小60%。这一特性使其成为汽车电子、工业电机驱动的首选方案。

---

## 五、**导通电阻革命：从毫欧到微欧的进化**

先进工艺推动MOSFET的导通电阻持续降低：

- 平面结构：典型值约10mΩ

- 沟槽栅技术：突破至1mΩ

- 超级结（Super Junction）结构：达0.5mΩ

*某800V新能源汽车主逆变器采用第三代SiC MOSFET后，系统效率提升至98.7%*。但需注意，**导通电阻与耐压值存在trade-off关系**。工程师需根据具体应用场景在两者间取得平衡。

---

## 六、**寄生参数的双刃剑效应**

MOSFET的等效电路包含三个关键寄生参数：

1. **Cgs（栅源电容）**：决定开关损耗

2. **Cgd（栅漏电容）**：引发米勒平台效应

3. **Cds（漏源电容）**：影响关断特性

**优化策略**：

- 采用Kelvin连接减少封装电感

- 使用RC缓冲电路抑制电压尖峰

- 选择Qgd/Qgs比值更低的器件型号

某服务器电源项目通过优化寄生参数管理，将整机效率提升1.2个百分点，相当于每年节省电能18,000kWh。

---

## 七、**工艺创新驱动性能飞跃**

从体硅器件到FD-SOI，再到GaN-on-Si异质结结构，材料与工艺的创新持续拓展MOSFET的性能边界：

- **薄层外延技术**：将击穿电压提升至1200V

- **铜夹键合工艺**：降低封装电阻30%

- **三维FinFET结构**：使特征尺寸突破7nm节点

这些进步使得MOSFET在数据中心、可再生能源等新兴领域持续扩大应用版图。据行业预测，2025年全球MOSFET市场规模将突破100亿美元，年复合增长率达6.8%。
