万用表测mos管三个极

在电子电路设计与维修中，MOS管（金属氧化物半导体场效应管）是一种常见的半导体器件。它的性能直接影响到电路的稳定性和效率。然而，许多初学者在使用万用表测量mos管的三个极（栅极G、源极S、漏极D）时，常常感到困惑。本文将详细讲解如何用万用表准确测量mos管的三个极，帮助您快速掌握这一实用技能。

---

## 一、MOS管的基本结构与工作原理

在开始测量之前，了解MOS管的基本结构和工作原理是必要的。MOS管主要分为N沟道和P沟道两种类型，其核心部分包括栅极（G）、源极（S）和漏极（D）。**栅极**通过控制电压来调节**源极**和**漏极**之间的电流导通状态。MOS管的特性使其广泛应用于开关电路、放大电路和功率调节等领域。

---

## 二、测量前的准备工作

在测量MOS管之前，需要做好以下准备工作：

1. **选择合适的万用表**：建议使用数字万用表，因为其精度更高，操作更简便。

2. **确认MOS管类型**：N沟道和P沟道MOS管的测量方法略有不同，需提前确认。

3. **释放MOS管电荷**：MOS管的栅极容易积累静电，测量前需将其三个极短接以释放电荷，避免损坏器件。

---

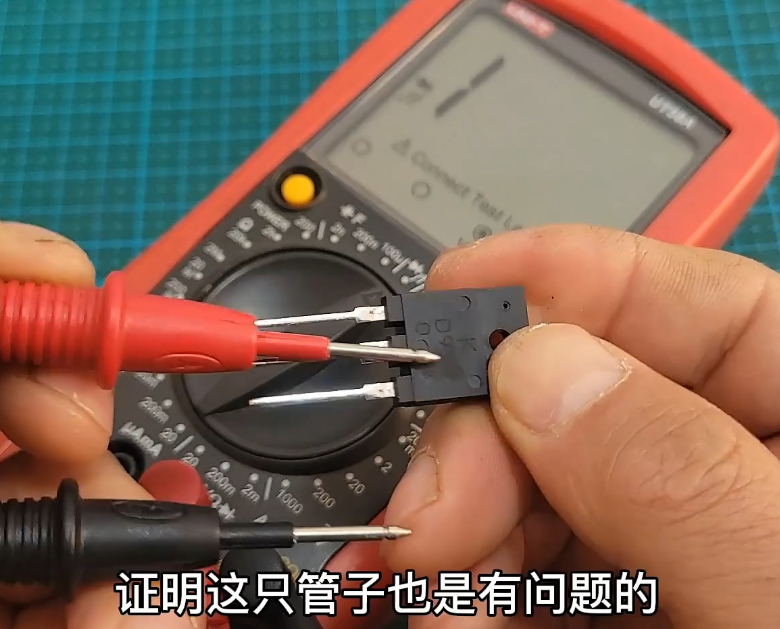

## 三、万用表测量MOS管三个极的步骤

### 1. **确定MOS管的栅极（G）**

- 将万用表调至二极管测试档。

- 用红表笔和黑表笔分别接触MOS管的任意两个引脚。

- **如果万用表显示一个固定的电压值（通常为0.5V-0.7V），则这两个引脚为源极（S）和漏极（D），剩下的引脚即为栅极（G）**。

- 栅极与其他两个引脚之间应呈现高阻抗状态。

### 2. **区分源极（S）和漏极（D）**

- 将万用表调至电阻档（通常为20kΩ档）。

- 用黑表笔接触栅极（G），红表笔分别接触另外两个引脚。

- **如果万用表显示较低的电阻值（通常为几欧姆），则红表笔接触的引脚为源极（S），另一个引脚为漏极（D）**。

- 对于N沟道MOS管，源极通常与衬底相连；对于P沟道MOS管，漏极通常与衬底相连。

### 3. **验证测量结果**

- 将万用表调至二极管测试档，用红表笔接触源极（S），黑表笔接触漏极（D）。

- **如果万用表显示一个固定的电压值，说明MOS管正常；如果显示无穷大或零，则可能损坏**。

- 重复上述步骤，确保测量结果准确无误。

---

## 四、注意事项与常见问题

1. **避免静电损坏**：MOS管的栅极对静电非常敏感，测量时需佩戴防静电手环或在防静电工作台上操作。

2. **正确选择万用表档位**：不同档位的测量结果可能存在差异，需根据实际情况选择合适的档位。

3. **区分MOS管类型**：N沟道和P沟道MOS管的测量方法略有不同，需根据具体类型调整测量步骤。

4. **检查MOS管是否损坏**：如果测量结果异常，可能是MOS管损坏，需更换新的器件。

---

## 五、实用技巧与扩展知识

1. **快速判断MOS管好坏**：将万用表调至电阻档，测量源极（S）和漏极（D）之间的电阻。**正常MOS管的电阻值应在几十欧姆到几千欧姆之间**，如果电阻值为零或无穷大，则可能损坏。

2. **测量MOS管的导通电压**：将万用表调至电压档，测量栅极（G）与源极（S）之间的电压。**正常MOS管的导通电压通常在2V-4V之间**，具体值需参考器件手册。

3. **了解MOS管的封装形式**：不同封装形式的MOS管引脚排列可能不同，测量前需查阅器件手册以确认引脚定义。

---

通过以上步骤和技巧，您可以轻松掌握用万用表测量MOS管三个极的方法。这一技能不仅有助于电路设计与维修，还能提高您对MOS管工作原理的理解。
