绝缘栅型场效应管是一种压控器件

发布时间:2025-03-16编辑:国产MOS管厂家浏览:0

在现代电子技术中,**绝缘栅型场效应管(Insulated Gate Field-Effect Transistor, IGFET)**是一种至关重要的半导体器件。它以其独特的压控特性,广泛应用于放大器、开关电路以及集成电路等领域。无论是日常生活中的智能手机,还是工业自动化中的精密设备,IGFET都扮演着不可替代的角色。本文将深入探讨绝缘栅型场效应管的工作原理、结构特点以及实际应用,帮助读者全面理解这一压控器件的核心价值。

---

## 什么是绝缘栅型场效应管?

绝缘栅型场效应管是一种**电压控制型半导体器件**,其核心特点是通过栅极电压来控制源极和漏极之间的电流。与双极型晶体管(BJT)不同,IGFET的输入阻抗极高,几乎不消耗输入电流,这使得它在低功耗应用中具有显著优势。

IGFET最常见的类型是**金属-氧化物-半导体场效应管(mosfet)**,其结构由金属栅极、氧化物绝缘层和半导体衬底组成。这种设计使得栅极与沟道之间完全绝缘,从而实现了高效的电压控制。

---

## 绝缘栅型场效应管的工作原理

IGFET的工作原理基于**电场效应**。当在栅极施加一个正电压时,会在栅极下方的半导体区域形成一个**导电沟道**,从而允许电流从源极流向漏极。这一过程的关键在于栅极电压对沟道宽度的控制,具体可分为以下几个步骤:

1. **栅极电压的施加**:在栅极施加正电压时,会在氧化物层下方形成一个电场。

2. **沟道的形成**:电场吸引半导体中的自由电子,形成导电沟道。

3. **电流的流动**:当沟道形成后,源极和漏极之间的电阻显著降低,电流得以通过。

4. **电压的控制**:通过调节栅极电压的大小,可以精确控制沟道的宽度和电流的大小。

这种**压控特性**使得IGFET在电路设计中具有极高的灵活性和精确性。

---

## 绝缘栅型场效应管的结构特点

IGFET的结构设计是其高效工作的基础,主要包括以下几个部分:

1. **栅极(Gate)**:由金属或多晶硅制成,通过氧化物层与沟道绝缘。

2. **源极(Source)**和**漏极(Drain)**:分别位于沟道的两端,负责电流的输入和输出。

3. **沟道(Channel)**:位于源极和漏极之间,其导电性由栅极电压控制。

4. **衬底(Substrate)**:通常由硅材料制成,为整个器件提供机械支撑。

这种结构不仅确保了栅极与沟道之间的电气隔离,还大大提高了器件的输入阻抗和开关速度。

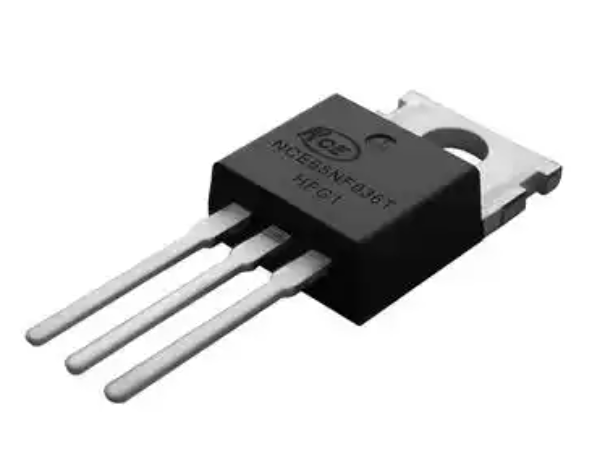

绝缘栅型场效应管是一种压控器件

## 绝缘栅型场效应管的类型

根据沟道的导电类型和栅极电压的极性,IGFET可以分为以下几类:

1. **N沟道mosFET(NMOS)**:沟道由电子导电,栅极正电压时导通。

2. **P沟道MOSFET(PMOS)**:沟道由空穴导电,栅极负电压时导通。

3. **增强型MOSFET**:在零栅极电压下沟道不导通,需要施加一定电压才能形成沟道。

4. **耗尽型MOSFET**:在零栅极电压下沟道已导通,施加反向电压可关闭沟道。

不同类型的IGFET适用于不同的电路需求,设计者可以根据具体应用选择合适的器件。

---

## 绝缘栅型场效应管的应用

由于其独特的压控特性,IGFET在电子技术中有着广泛的应用,主要包括以下几个方面:

1. **放大器**:IGFET的高输入阻抗使其成为理想的放大器件,常用于音频和射频放大电路。

2. **开关电路**:在数字电路中,IGFET常用于逻辑门和开关电源的设计,其快速开关特性大大提高了电路的效率。

3. **集成电路**:现代微处理器和存储器中,数以亿计的MOSFET被集成在芯片上,实现了复杂的功能。

4. **功率管理**:在电源管理电路中,IGFET用于电压调节和电流控制,确保系统的稳定运行。

---

## 绝缘栅型场效应管的优势与挑战

IGFET的**压控特性**使其在电子技术中具有显著优势,包括高输入阻抗、低功耗和高开关速度。然而,它也面临一些挑战,例如:

1. **静电敏感性**:栅极的绝缘层容易被静电击穿,需要在制造和使用中采取防护措施。

2. **热效应**:在高功率应用中,IGFET可能因过热而损坏,需要设计有效的散热方案。

3. **制造复杂性**:IGFET的制造工艺复杂,尤其是在纳米尺度下,对材料和工艺的要求极高。

尽管如此,随着技术的不断进步,这些问题正在逐步得到解决,IGFET的应用前景依然广阔。

---

## 未来发展趋势

随着半导体技术的不断发展,IGFET正在向更小尺寸、更高性能的方向演进。例如,**FinFET**和**GAAFET**等新型结构进一步提升了器件的性能和能效。此外,新材料(如碳纳米管和石墨烯)的应用也为IGFET的发展带来了新的可能性。

在未来,IGFET将继续在电子技术中扮演核心角色,推动从消费电子到工业自动化的各个领域的创新与发展。
