mos栅极电阻取值方法

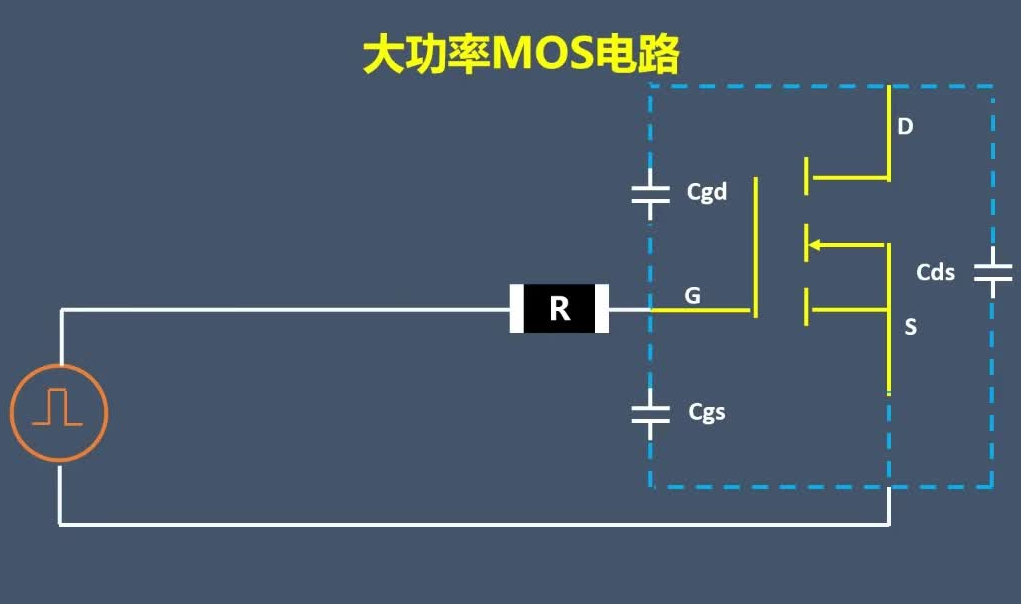

在电子电路设计中，MOS管（Metal-OxEffect Transistor）作为一种电压控制器件，具有广泛的应用。然而，尽管mos管本身是通过栅极电压来控制其开关状态的，但在实际应用中，为了确保电路的稳定性和可靠性，通常会在mos管的栅极上串联一个电阻，这便是MOS管的栅极电阻。接下来，我们将详细探讨MOS管栅极电阻的作用、选取方法以及其在电路设计中的重要性。

一、MOS管栅极电阻的作用

1. 限制电流峰值：在开关瞬间，由于MOS管的寄生电容效应，可能会产生较大的瞬时电流。栅极电阻能够有效地限制这一电流峰值，防止对驱动电路或微控制器输出引脚造成损害。这一作用对于保护电路元件尤为重要，特别是在高频开关或大功率应用中。

2. 调节开关速度：栅极电阻还直接影响MOS管的开关速度。适当增加栅极电阻可以减缓开关过程中的电压变化率，从而降低电磁干扰（EMI）的产生。然而，这也意味着开关损耗的增加。因此，在设计时需要权衡开关速度与EMI抑制之间的关系，以找到最佳的栅极电阻值。

3. 提高系统稳定性：通过合理选择栅极电阻，可以优化MOS管的工作点，提高整个系统的稳定性。在某些情况下，栅极电阻还可以帮助防止因外部干扰导致的误触发现象，确保电路的可靠运行。

4.


二、MOS管栅极电阻的选取方法

1. 根据MOS管功耗和极性选取：一般情况下，应尽量减小栅极驱动电阻以降低功耗。然而，对于某些特定应用场景（如汽车集成电路），可能需要采用较大的栅极电阻来满足特定的设计要求。例如，在多数情况下，汽车集成电路中的MOS管栅极驱动电阻可以取为1kΩ左右。

2. 考虑时间顺序和控制方式：不同的MOS管在不同的时间顺序和控制方式下，其栅极驱动电阻的取值也会有所不同。例如，在同步方式下工作的MOS管通常需要更小的栅极驱动电阻；而在处理器控制下的MOS管则可能需要根据具体的控制逻辑来调整电阻值。

3. 实验调试法：在初步设计完成后，还需要通过实际测试和调试来确定最佳的栅极电阻值。这包括观察MOS管的开关特性、测量电路中的电流和电压波形以及评估系统的整体性能等。通过反复试验和调整，可以找到最适合当前应用场景的栅极电阻值。

三、结论

MOS管栅极电阻的取值是一个复杂而重要的问题。它不仅关系到电路的稳定性和可靠性，还直接影响到系统的能效和性能。因此，在设计过程中需要充分考虑各种因素并采取合适的方法来确定最佳的栅极电阻值。同时，随着技术的进步和应用需求的变化，未来的电路设计也将不断探索更加高效和智能的解决方案来优化mosfet的栅极驱动电阻选择和使用方式
