米勒效应烧穿mos管

**“调试电路时MOS管突然冒烟，问题竟藏在栅极电容里？”** 这样的场景让许多工程师心有余悸。在开关电源、电机驱动等高频电路中，**米勒效应引发的mos管烧穿事故**已成为硬件设计领域的经典陷阱。这种由寄生电容引发的非线性现象，往往在示波器波形看似“正常”时突然爆发，其隐蔽性和破坏性远超传统过流故障。

---

## 一、米勒效应：看不见的电荷陷阱

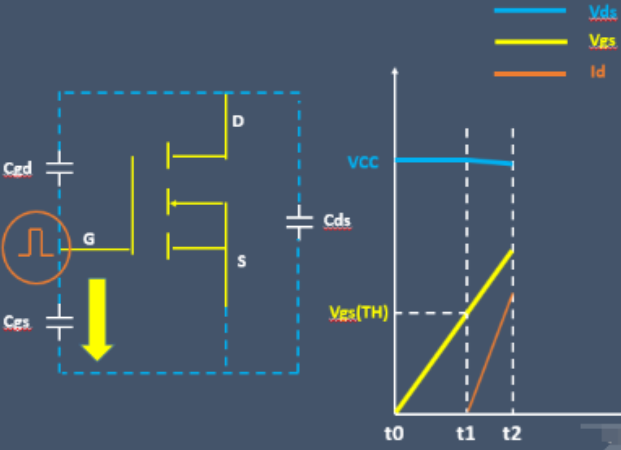

米勒效应的本质是**栅漏电容（Cgd）在开关过程中的电荷转移现象**。当mos管处于关断状态时，漏极电压VDS急剧上升，通过Cgd向栅极注入电荷，导致栅极电压出现非预期的抬升。这种效应在数据手册中通常标注为**反向传输电容（Crss）**，其数值随VDS电压变化呈现非线性特征。

以某型号600V mosfet为例，当VDS从10V升至400V时，**Crss值会骤降90%以上**。这种电容突变直接导致开关瞬间的电荷转移量(Qgd)成为关键参数。实验数据显示，在100kHz开关频率下，Qgd积累的等效电流可达安培级，远超栅极驱动器的带载能力。

---

## 二、烧毁MOS管的三种致命路径

### 1. **误导通引发的直通短路**

米勒效应造成的栅极电压抬升可能使MOS管意外导通。当上下桥臂同时导通时，直流母线电压被直通短路，瞬间电流可达额定值的数十倍。某工业变频器案例中，这种直通电流在3μs内使结温突破400℃，直接烧毁芯片金属层。

### 2. **振荡引发的雪崩击穿**

栅极回路中的寄生电感（通常2-10nH）与Cgd构成LC谐振电路。实测波形显示，这种振荡会产生超过栅极耐压（±30V）的尖峰电压。某电动汽车控制器中，此类振荡导致栅氧化层累积损伤，最终在高温环境下发生介质击穿。

### 3. **开关损耗的隐性积累**

米勒平台期间的电压电流重叠区域，会产生**额外的开关损耗**。在1200V SiC MOSFET的测试中，米勒效应使开关损耗增加35%，导致结温在连续工作2小时后超过安全阈值。这种慢性热损伤会逐步降低器件可靠性。

## 三、影响米勒效应的四大关键参数

1. **栅极电荷比(Qgd/Qgs)**

该比值越大，米勒效应越显著。某GaN器件的Qgd/Qgs=0.2，相比传统硅MOSFET的0.5-1.2，展现出更好的抗米勒效应能力。

2. **驱动回路阻抗**

包含驱动电阻Rg和PCB走线电感。当Rg从5Ω增至20Ω时，米勒平台持续时间延长3倍，显著增加热应力风险。

3. **开关速度**

快速开关（dV/dt>50V/ns）会增强米勒电流强度。某48V DC/DC转换器案例显示，将开关速度从100V/ns降至30V/ns后，栅极振荡幅值降低60%。

4. **工作温度**

高温下Cgd电容值增大，125℃时某些器件的Crss可比25℃时增加50%，形成正反馈循环。

---

## 四、工程实践的防护策略

### 1. **动态有源钳位设计**

在栅极驱动端并联TVS二极管或采用**主动箝位IC**（如UCC27517），可实时抑制电压尖峰。某光伏逆变器方案中，这种设计将栅极过冲电压控制在5V以内。

### 2. **负压关断技术**

采用-5V关断电压，建立更大的电压裕度。实验证明，该措施可使误导通风险降低80%，特别适用于半桥拓扑结构。

### 3. **门极电阻优化**

采用**非对称驱动电阻**（开通2Ω/关断10Ω），既能保证开通速度，又可抑制关断时的米勒电流。某伺服驱动器实测数据显示，这种配置使开关损耗下降22%。

### 4. **PCB布局关键法则**

- 驱动回路面积控制在5cm²以内

- 栅极电阻紧贴器件引脚（<3mm）

- 采用Kelvin连接方式消除源极电感影响

---

## 五、新型器件的突破方向

第三代半导体材料正在改写米勒效应的游戏规则：

- **SiC MOSFET**：通过JFET区优化，将Cgd降低至硅器件的1/5

- **GaN HEMT**：平面结构彻底消除体二极管反向恢复问题

- **集成驱动IC**：如TI的LMG342x系列，内置米勒箝位和温度补偿

某数据中心电源模块采用集成GaN方案后，功率密度提升3倍，且连续工作1000小时未出现栅极失效案例。这些技术突破正在重新定义高频功率电路的设计边界
