消除mos管的米勒效应

在现代电子电路中，MOS管（金属氧化物半导体场效应晶体管）因其高效、低功耗和易于集成的特性，被广泛应用于开关电源、放大器和信号处理等领域。然而，mos管在实际应用中常常面临一个棘手的问题——**米勒效应**。这种效应不仅会降低电路的开关速度，还可能导致功率损耗增加，甚至引发电路不稳定。那么，**如何有效消除mos管的米勒效应**，成为工程师们亟需解决的难题。

## 什么是米勒效应？

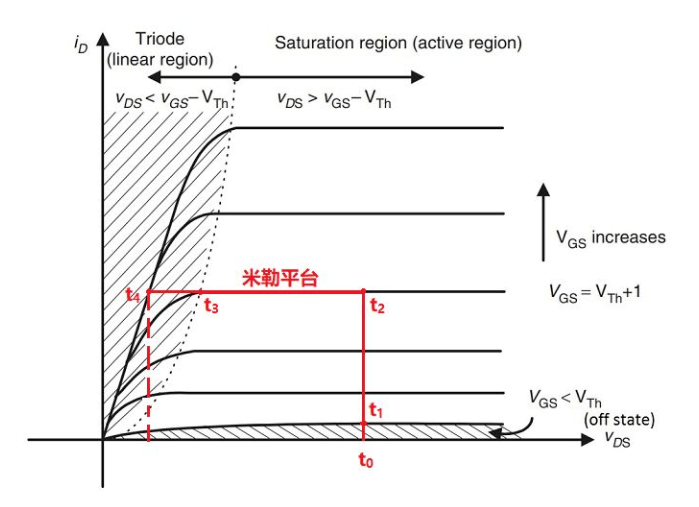

米勒效应是指MOS管在开关过程中，由于栅极与漏极之间的寄生电容（Cgd）的存在，导致栅极电压受到漏极电压变化的影响。具体来说，当MOS管从导通状态切换到截止状态时，漏极电压的快速变化会通过Cgd耦合到栅极，使得栅极电压出现一个额外的瞬态变化。这种效应会**延长MOS管的开关时间**，增加开关损耗，甚至引发电路的振荡。

## 米勒效应的影响

1. **降低开关速度**：米勒效应会延长MOS管的导通和关断时间，导致电路的响应速度变慢。

2. **增加功率损耗**：开关时间的延长意味着MOS管在过渡状态中消耗更多的能量，从而降低整体效率。

3. **引发电路不稳定**：在高频应用中，米勒效应可能导致电路出现振荡，影响系统的可靠性。

## 消除米勒效应的有效方法

为了应对米勒效应带来的负面影响，工程师们提出了多种解决方案。以下是一些经过验证的有效策略：

### 1. **优化栅极驱动电路**

栅极驱动电路的设计对消除米勒效应至关重要。**增加栅极驱动电流**可以加快MOS管的开关速度，减少米勒效应的影响。此外，采用**有源钳位技术**或**负压关断技术**，可以有效抑制栅极电压的瞬态变化。

### 2. **减小寄生电容Cgd**

寄生电容Cgd是米勒效应的根源之一。通过**优化MOS管的结构设计**，例如采用屏蔽栅极或增加沟道长度，可以有效减小Cgd的数值。此外，选择**低寄生电容的MOS管型号**也是一种直接的方法。

### 3. **使用外部补偿电路**

在MOS管的栅极和漏极之间添加一个**外部补偿电容**，可以抵消Cgd的影响。这种方法的原理是通过外部电容引入一个反向的耦合信号，从而中和米勒效应。需要注意的是，补偿电容的数值需要精确计算，以避免引入新的问题。

### 4. **采用软开关技术**

软开关技术通过控制MOS管的开关过程，使其在零电压或零电流条件下切换，从而减少开关损耗和米勒效应的影响。这种方法在**高频开关电源**中尤为有效。

### 5. **优化PCB布局**

PCB布局对MOS管的性能也有重要影响。**缩短栅极驱动走线**、**减少寄生电感**以及**合理布置地线**，可以降低米勒效应的干扰。此外，采用多层PCB板并合理分配电源和地平面，也能显著提升电路的稳定性。

### 6. **使用SiC或GaN器件**

与传统硅基MOS管相比，**碳化硅（SiC）**和**氮化镓（GaN）**器件具有更低的寄生电容和更高的开关速度。这些新型器件在应对米勒效应方面表现出色，特别适用于高频、高功率的应用场景。

## 实际应用中的注意事项

在实际工程中，消除米勒效应需要综合考虑多种因素。以下是一些需要注意的要点：

1. **成本与性能的平衡**：某些解决方案（如使用SiC或GaN器件）可能会增加成本，因此需要根据具体需求进行权衡。

2. **系统的兼容性**：在引入外部补偿电路或优化PCB布局时，需要确保这些改动不会对其他电路部分造成负面影响。

3. **测试与验证**：在实施任何解决方案后，必须通过实际测试验证其效果，并根据测试结果进行进一步优化。

## 结语

米勒效应是MOS管应用中不可忽视的问题，但通过**优化设计**、**合理选型**和**创新技术**，我们可以有效消除其负面影响，提升电路的性能和可靠性。无论是从事开关电源设计，还是高频放大器开发，理解并掌握这些方法都将为您的项目带来显著的优势。
