mos栅极和漏极短接

在电子电路设计中，mos（金属氧化物半导体）晶体管是一种广泛应用的关键元件。其性能直接影响电路的效率和稳定性。然而，在某些特定场景下，设计者可能会遇到MOS栅极与漏极短接的情况。这种现象看似简单，但其背后的原理和影响却值得深入探讨。本文将详细解析MOS栅极与漏极短接的**工作机制**、**潜在影响**以及**实际应用**，帮助读者更好地理解这一现象。

## MOS晶体管的基本结构

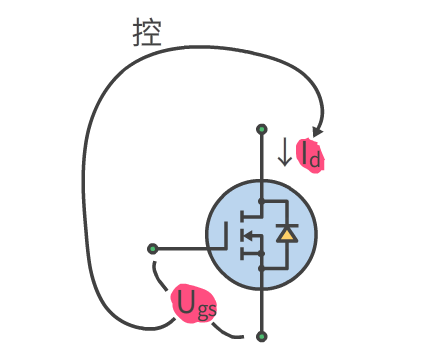

在深入讨论栅极与漏极短接之前，我们首先需要了解MOS晶体管的基本结构。MOS晶体管由三个主要部分组成：**栅极（Gate）**、**源极（Source）**和**漏极（Drain）**。栅极通过一层薄薄的氧化物与半导体材料隔离，而源极和漏极则分别位于半导体的两端。MOS晶体管的工作原理是通过在栅极上施加电压，控制源极和漏极之间的电流。

## MOS栅极与漏极短接的定义

**MOS栅极与漏极短接**，顾名思义，是指栅极与漏极之间通过某种方式直接连接在一起。这种连接可能是由于设计需求、电路故障或其他外部因素导致的。短接后，栅极和漏极之间的电位相同，这将对MOS晶体管的工作状态产生显著影响。

## 栅极与漏极短接的工作原理

当MOS栅极与漏极短接时，栅极电压与漏极电压相等。这意味着，栅极电压不再是独立控制的，而是直接受到漏极电压的影响。在这种情况下，MOS晶体管的工作状态会发生以下变化：

1. **阈值电压的影响**：MOS晶体管的阈值电压是决定其导通或截止的关键参数。当栅极与漏极短接时，栅极电压与漏极电压相等，可能导致晶体管始终处于导通状态，或者在某些情况下无法正常导通。

2. **电流路径的变化**：在正常工作中，源极和漏极之间的电流由栅极电压控制。然而，当栅极与漏极短接时，电流路径可能发生变化，导致电路性能不稳定。

3. **功耗增加**：由于晶体管可能始终处于导通状态，电路中的静态功耗会增加，这对低功耗设计来说是一个严重的问题。

## 栅极与漏极短接的影响

栅极与漏极短接对MOS晶体管和整个电路的影响是多方面的，主要包括以下几个方面：

1. **电路性能下降**：由于晶体管的工作状态发生变化，电路的开关速度、增益等性能指标可能下降。

2. **热效应加剧**：晶体管始终导通会导致更大的电流通过，从而产生更多的热量，可能引发热失效。

3. **可靠性降低**：长期处于异常工作状态会加速晶体管的老化，降低其使用寿命。

## 栅极与漏极短接的应用场景

尽管栅极与漏极短接在大多数情况下被视为一种故障或异常现象，但在某些特定应用中，它也被有意利用。以下是几个典型的应用场景：

1. **二极管连接模式**：在某些电路中，MOS晶体管被配置为二极管连接模式，即栅极与漏极短接。这种配置常用于模拟电路中的电流镜或电压参考电路。

2. **保护电路**：在某些保护电路中，栅极与漏极短接可以用于限制电压或电流，防止电路过载。

3. **特殊功能电路**：在某些特殊功能电路中，栅极与漏极短接可以实现特定的信号处理功能，例如峰值检测或信号整形。

## 如何避免栅极与漏极短接

在设计和使用MOS晶体管时，避免栅极与漏极短接是非常重要的。以下是一些常见的预防措施：

1. **合理布局**：在电路布局时，确保栅极和漏极之间的间距足够大，避免因物理接触导致短接。

2. **使用保护电路**：在电路中添加保护元件，如二极管或电阻，以防止意外短接。

3. **严格测试**：在生产过程中，进行严格的电气测试，确保每颗MOS晶体管都符合设计规范。

## 栅极与漏极短接的检测与修复

一旦发生栅极与漏极短接，及时发现并修复是至关重要的。以下是一些常见的检测与修复方法：

1. **电气测试**：使用万用表或示波器检测栅极与漏极之间的电阻，判断是否存在短接。

2. **热成像检测**：通过热成像技术检测晶体管的工作温度，异常发热可能表明存在短接。

3. **更换元件**：如果检测到短接，最直接的方法是更换损坏的MOS晶体管。

MOS栅极与漏极短接虽然看似简单，但其背后的原理和影响却非常复杂。理解这一现象不仅有助于我们避免电路设计中的潜在问题，还能在某些特殊应用中发挥其独特优势。通过合理的设计、严格的测试和及时的修复，我们可以最大限度地减少栅极与漏极短接带来的负面影响，确保电路的稳定性和可靠性。
