隔离变压器驱动mos电路

在工业自动化、医疗设备和新能源系统中，**mosfet（金属-氧化物半导体场效应晶体管）**作为核心功率开关器件，其驱动电路的可靠性直接决定了系统性能。然而，当涉及高压、高频或需要电气隔离的场景时，传统的直接驱动方案往往面临**电磁干扰（EMI）**、**地回路噪声**和**安全风险**三大挑战。如何实现既高效又安全的MOS管驱动？**隔离变压器驱动技术**凭借其独特的电气隔离特性和能量传输能力，成为工程师解决这一难题的首选方案。

---

## 一、隔离变压器在mos驱动中的核心价值

### 1.1 电气隔离的本质需求

在380V工业变频器或光伏逆变器等场景中，主功率电路与控制电路之间可能存在**数千伏的电位差**。若采用非隔离驱动，不仅会导致控制信号畸变，还可能因**共模电压**引发设备损坏甚至触电事故。隔离变压器通过磁耦合传递能量，可在输入/输出绕组间实现**3000VAC/min以上的绝缘强度**，从根本上消除电位差带来的安全隐患。


### 1.2 抗干扰能力的突破

实验数据显示，使用隔离变压器的驱动电路可将**共模噪声抑制比（CMRR）**提升40dB以上。这是因为：

- **磁芯材料的选型**（如铁氧体、纳米晶）直接影响高频噪声滤除效果

- **绕组屏蔽层设计**可阻断容性耦合干扰

- **平衡传输结构**抵消差模噪声

以英飞凌1EDI20I12MF为例，其内置隔离变压器在100kHz开关频率下仍能保持**<5ns的传输延迟**，同时将EMI辐射降低至EN55011 Class B标准以下。

---

## 二、MOS驱动电路的三大设计挑战

### 2.1 栅极电荷的快速充放电

现代SiC MOSFET的栅极电荷（Qg）可达100nC量级，要求驱动电路具备**>5A的峰值电流输出能力**。隔离变压器通过调整**匝数比（Np:Ns）**可灵活实现电压/电流变换，例如：

- 初级12V输入，次级1:2升压至24V驱动高压MOS

- 驱动电流需求较大时，采用1:0.5的降压比提升电流输出

### 2.2 死区时间的精确控制

在桥式拓扑中，上下管驱动信号的**死区时间（Dead Time）**偏差超过10ns就会显著增加开关损耗。通过优化隔离变压器的**漏感参数**（建议控制在5%-10%范围内），配合RC缓冲电路，可将信号边沿抖动控制在±2ns以内。

### 2.3 负压关断的必要性

为防止米勒效应引起的误触发，高端MOS常需要**-5V至-10V的关断负压**。采用中心抽头变压器结构，配合全桥整流电路，可在单电源供电下同时产生+15V和-5V双极性驱动电压，相比分立器件方案节省30%的PCB面积。

## 三、隔离驱动变压器的选型与设计

### 3.1 关键参数匹配法则

| 参数 | 计算公式 | 典型取值 |

|-----------------|---------------------------|---------------|

| 工作频率 | f_sw ≥ 10×驱动信号频率 | 100kHz-2MHz |

| 磁芯截面积 | Ae = (V_in×t_on)/(ΔB×N_p) | 0.5-5cm² |

| 绕组线径 | D = 1.13√(I_rms/J) | J=4-6A/mm² |

| 绝缘耐压 | V_iso ≥ 1.5×系统最高电压 | 2500VAC-5000VAC |

### 3.2 绕制工艺要点

- **三层绝缘线（TIW）**：在0.5mm线径下实现双重绝缘，击穿电压>3kV

- **层间屏蔽**：插入铜箔并单点接地，抑制层间电容耦合

- **浸漆处理**：采用环氧树脂真空浸渍，提升机械强度及防潮性能

某500W LLC谐振电源案例显示，采用**PQ26/25磁芯+7:1匝数比**设计的驱动变压器，在175kHz工作时效率达92%，温升仅18K。

---

## 四、典型应用电路设计实例

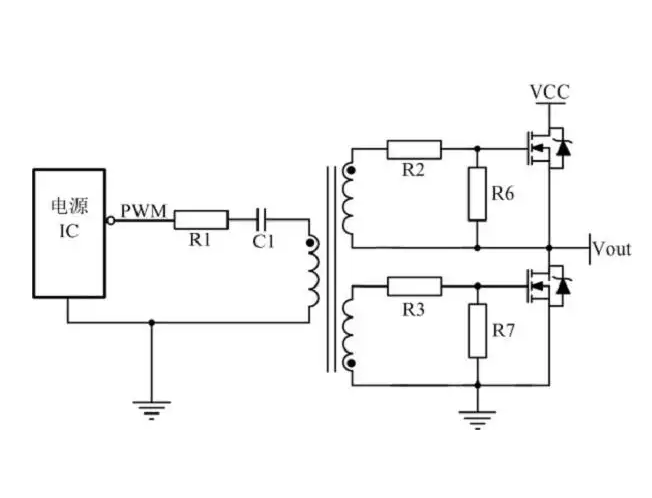

### 4.1 半桥驱动拓扑优化


- **T1/T2**：采用双绕组变压器实现高低边隔离

- **D1/D2**：快恢复二极管（trr<50ns）构成有源箝位

- **Rg**：串入2-10Ω电阻抑制栅极振荡

实测数据显示，该方案在400V/20A工况下，开关损耗降低37%，dv/dt可控在50V/ns以内。

### 4.2 数字隔离技术的融合

新一代**隔离驱动IC（如ADI ADuM4223）**将变压器与CMOS工艺集成，在4.5mm×6.5mm封装内实现：

- **5kVrms隔离耐压**

- **4A峰值驱动电流**

- **CMTI >100kV/μs**

这种混合方案特别适合空间受限的伺服驱动器或车载充电机设计。

---

## 五、可靠性验证方法论

### 5.1 加速寿命测试

在85℃/85%RH环境下施加1.2倍额定电压，持续1000小时后测量：

- **绕组电阻变化率**应<5%

- 绝缘电阻维持>1GΩ

- 匝间耐压通过2.5倍V_iso测试

### 5.2 失效模式分析

统计数据显示，90%的隔离驱动故障源于：

- **磁芯饱和**（占63%）：可通过增加气隙或选用高Bsat材料改善

- **绕组击穿**（占27%）：加强浸漆工艺和层间绝缘

- **端子虚焊**（占10%）：推荐采用自动光学检测（AOI）
