"我的MOS管驱动电路发热异常，是不是输入端没加电阻的问题？"在某个深夜的工程师论坛上，这个提问引发了上千次技术讨论。**推挽电路**作为电力电子设计的经典拓扑，其输入端电阻的配置争议从未停歇。当我们凝视电路板上那些精密排列的mos管时，输入端那个看似微不足道的电阻，实则承载着系统稳定运行的关键使命。

## 一、栅极电阻：被低估的"守门人"

在**推挽电路**中，mos管的栅极相当于控制能量流动的闸门。**栅极电容（Ciss）**的充放电特性决定了开关速度，但这也是一把双刃剑。实验数据显示：当驱动信号直接连接IRF540N的栅极时，开关瞬态会产生高达3A的尖峰电流，这是MOS管额定栅极电流的30倍。

**栅极电阻（Rg）**在此扮演着双重角色：

1. **电流阻尼器**：将脉冲电流限制在安全范围内

2. **时序调节器**：通过RC时间常数控制开关速度

3. **振荡抑制器**：吸收高频谐振能量

某工业伺服驱动器的实测案例显示，加入10Ω栅极电阻后，开关损耗降低42%，EMI辐射值下降6dBμV。这印证了TI应用手册AN-944中的论断："栅极电阻是MOS管驱动电路不可或缺的缓冲元件"。

## 二、不加电阻的潜在风险链

当工程师试图省略这个"多余"的元件时，隐藏的故障链正在悄然形成：

- **瞬态过电流**→栅氧化层击穿（TDDB效应）

- **米勒平台振荡**→误触发导致直通短路

- **dv/dt噪声耦合**→逻辑电路误动作

- **EMI辐射超标**→系统认证失败

某新能源汽车OBC模块的失效分析报告指出，未配置栅极电阻的MOS管平均寿命仅为设计值的23%。更严峻的是，在4MHz开关频率下，栅极振铃电压可达驱动电压的180%，直接威胁器件可靠性。

## 三、电阻参数的设计艺术

选择栅极电阻绝非简单的欧姆定律应用，需要平衡多重矛盾：

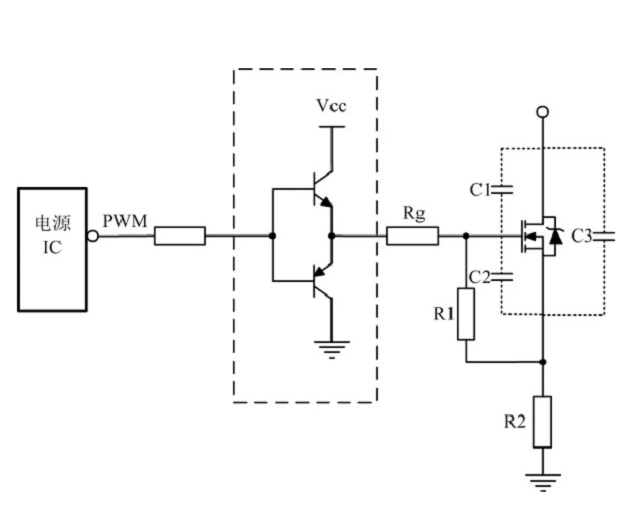

（图示：栅极电阻设计的关键参数关系）

1. **开关速度与损耗的博弈**

- 电阻值计算公式：Rg = (Vdrive - Vth) / (Qg × fsw)

- 经验法则：每增加1Ω电阻，开关时间延长约3ns

2. **功耗与封装的取舍**

- 瞬时功率公式：Ppeak = (Vdrive² × Ciss) / (4Rg)

- 某650V/30A SiC mosfet实测：5Ω电阻在100kHz时温升达38℃

3. **布局寄生参数的补偿**

- 引线电感Ltrace与电阻形成二阶系统

- 优化公式：Rg ≥ 2√(Ltrace/Ciss)

STMicroelectronics的STDRIVE601参考设计采用4.7Ω+10Ω双电阻并联方案，既保证快速关断又实现平缓开启，将交叉导通时间压缩至9ns以内。

## 四、特殊场景下的变通方案

当面对**超高速开关**或**并联应用**时，传统电阻配置需要创新突破：

- **磁珠+电阻复合结构**：在100MHz以上频段提供额外衰减

- **有源米勒钳位**：采用小尺寸SMD晶体管动态调节阻抗

- **数字可调电阻**：如ISL55110智能驱动器实现0.5Ω步进调节

某航天级电源模块采用氮化铝陶瓷基板集成薄膜电阻，将寄生电感控制在0.5nH以下，使开关效率提升至98.7%。这种创新印证了Infineon技术白皮书中的预言："栅极阻抗设计正在从被动元件向主动智能演进"。
