mos集成电路工艺流程

### **MOS集成电路的基本概念**

MOS集成电路是一种基于MOS晶体管技术的集成电路，广泛应用于数字和模拟电路中。MOS晶体管由金属栅极、氧化物绝缘层和半导体沟道组成，具有高集成度、低功耗和高性能的特点。**制造MOS集成电路的过程涉及多个精密步骤，每一步都至关重要，直接影响最终芯片的性能和可靠性。**

### **MOS集成电路工艺流程概述**

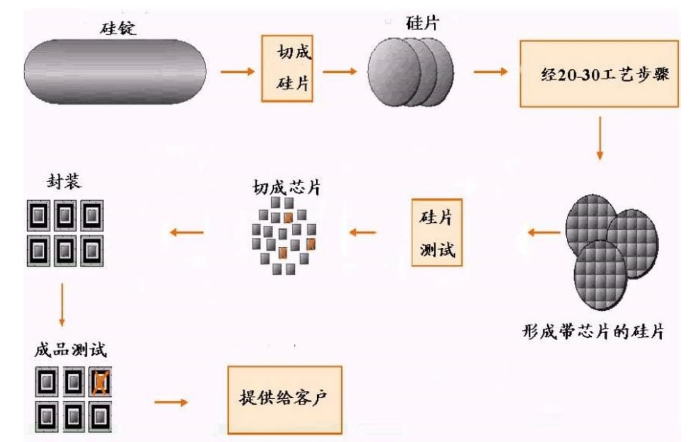

MOS集成电路的制造流程通常可以分为以下几个主要阶段：**硅片制备、氧化、光刻、刻蚀、离子注入、金属化、封装和测试**。下面我们将逐一解析这些步骤。

#### **1. 硅片制备**

制造MOS集成电路的第一步是制备高质量的硅片。硅片是集成电路的基础，通常采用单晶硅锭通过切割、研磨和抛光等工艺制成。硅片的纯度和平整度直接影响后续工艺的质量。**高纯度硅片确保了晶体管的电气性能，而平整的表面则为光刻和刻蚀工艺提供了良好的基础。**

#### **2. 氧化**

在硅片表面形成一层氧化层（通常是二氧化硅）是MOS集成电路制造的关键步骤之一。**氧化层不仅作为绝缘层，还在后续工艺中起到掩模作用。**通过热氧化或化学气相沉积（CVD）方法，可以在硅片表面形成均匀且致密的氧化层。

#### **3. 光刻**

光刻是MOS集成电路制造中最精细的工艺之一，用于在硅片上定义晶体管的图案。**光刻过程涉及涂覆光刻胶、曝光和显影。**通过光刻机将掩模版上的图案转移到硅片上，形成精确的几何图形。光刻的分辨率直接决定了晶体管的尺寸和集成度。

#### **4. 刻蚀**

刻蚀工艺用于去除未被光刻胶保护的部分氧化层或硅材料，从而形成晶体管的结构。**干法刻蚀和湿法刻蚀是两种常用的刻蚀方法。**干法刻蚀具有更高的精度和可控性，适用于纳米级工艺；而湿法刻蚀则适用于较粗糙的图形。

#### **5. 离子注入**

离子注入是通过将掺杂离子注入硅片中，形成晶体管的源极、漏极和沟道区域。**这一步骤决定了晶体管的导电类型（N型或P型）和电气性能。**离子注入需要精确控制能量和剂量，以确保掺杂浓度和分布的均匀性。

#### **6. 金属化**

金属化工艺用于在晶体管之间形成互连线路，实现电路的电气连接。**通过沉积金属层（如铝或铜）并进行光刻和刻蚀，可以形成复杂的金属互连网络。**金属化的质量和可靠性直接影响芯片的性能和寿命。

#### **7. 封装和测试**

在完成所有制造步骤后，芯片需要进行封装和测试。封装工艺将芯片保护在塑料或陶瓷外壳中，并提供外部引脚连接。**测试则通过电气测试和功能测试，确保芯片的性能和可靠性符合设计要求。**只有通过严格测试的芯片才能进入市场。

### **MOS集成电路工艺的挑战与未来**

随着摩尔定律的推进，MOS集成电路的制造工艺不断向更小的节点发展，从28纳米到7纳米，甚至更小。**这一趋势带来了巨大的技术挑战，如光刻分辨率的极限、材料的选择和工艺的复杂性。**然而，随着新技术的引入，如极紫外光刻（EUV）和三维集成电路（3D IC），MOS集成电路的未来依然充满希望。

通过深入了解MOS集成电路的工艺流程，我们可以更好地理解现代电子设备的制造过程，以及背后所涉及的高精度技术。这不仅有助于我们欣赏科技的魅力，也为未来的技术创新提供了坚实的基础。
