mos管阈值电压的影响因素

在现代电子器件中，MOS管（金属氧化物半导体场效应晶体管）是集成电路的核心组件之一。它的性能直接影响着整个电路的效率和稳定性，而**阈值电压**（Threshold Voltage）则是mos管工作的关键参数之一。阈值电压决定了mos管从关闭状态切换到导通状态所需的电压值，因此理解其影响因素对于优化器件设计至关重要。本文将深入探讨MOS管阈值电压的影响因素，帮助读者更好地掌握这一重要概念。

---

## **什么是MOS管阈值电压？**

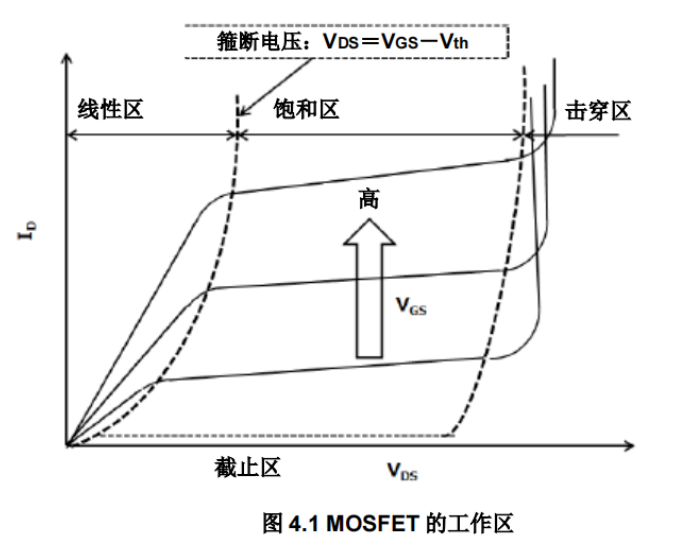

在深入探讨影响因素之前，我们首先需要明确阈值电压的定义。**阈值电压（Vth）**是指MOS管从关闭状态转变为导通状态所需的最小栅极电压。当栅极电压低于阈值电压时，MOS管处于关闭状态；而当栅极电压超过阈值电压时，MOS管开始导通。阈值电压的精确控制对于确保MOS管的可靠性和性能至关重要。

---

## **影响MOS管阈值电压的五大因素**

### **1. 栅氧化层厚度**

栅氧化层的厚度是影响阈值电压的最直接因素之一。**栅氧化层越薄，阈值电压越低**。这是因为较薄的氧化层会增加栅极电场的强度，从而降低导通所需的电压。然而，栅氧化层过薄可能导致漏电流增加，影响器件的可靠性。因此，在设计MOS管时，需要在阈值电压和漏电流之间找到平衡。

### **2. 衬底掺杂浓度**

衬底（Substrate）的掺杂浓度对阈值电压有显著影响。**衬底掺杂浓度越高，阈值电压越高**。这是因为高掺杂浓度会增加衬底的电场强度，从而需要更高的栅极电压来形成导电沟道。在实际应用中，通过调整衬底掺杂浓度可以灵活控制阈值电压，以适应不同的电路需求。

### **3. 栅极材料**

栅极材料的功函数（Work Function）也是影响阈值电压的重要因素。**栅极材料的功函数越大，阈值电压越高**。传统的MOS管使用多晶硅作为栅极材料，但随着技术的发展，高k金属栅极（High-k Metal Gate）被广泛应用。高k金属栅极不仅降低了漏电流，还能有效控制阈值电压。

### **4. 温度**

温度对MOS管的性能有显著影响，阈值电压也不例外。**随着温度升高，阈值电压会降低**。这是因为温度升高会增强载流子的热运动，从而降低导通所需的电压。然而，温度过高可能导致器件失效，因此在高温环境下使用MOS管时需要特别注意。

### **5. 界面态密度**

栅氧化层与硅衬底之间的界面态密度（Interface Trap Density）也会影响阈值电压。**界面态密度越高，阈值电压越高**。这是因为界面态会捕获电荷，从而影响沟道的形成。通过优化氧化工艺和表面处理，可以有效降低界面态密度，从而控制阈值电压。

## **阈值电压的优化策略**

在实际应用中，如何优化阈值电压以满足特定需求是一个重要的设计问题。以下是几种常见的优化策略：

- **栅氧化层厚度控制**：通过精确控制栅氧化层厚度，可以在降低阈值电压的同时确保器件的可靠性。

- **衬底掺杂浓度调整**：根据电路需求，适当调整衬底掺杂浓度，可以灵活控制阈值电压。

- **栅极材料选择**：使用高k金属栅极材料，可以在降低漏电流的同时优化阈值电压。

- **温度管理**：在高温环境下，选择具有低温度系数的MOS管，或采用散热措施，可以确保阈值电压的稳定性。

- **界面态优化**：通过改进氧化工艺和表面处理，可以降低界面态密度，从而优化阈值电压。

---

## **阈值电压在电路设计中的重要性**

在电路设计中，阈值电压的选择直接影响MOS管的开关特性和功耗。例如，在低功耗电路中，较低的阈值电压可以减少导通所需的电压，从而降低功耗；而在高速电路中，较高的阈值电压可以提高开关速度。因此，在设计MOS管时，需要根据具体应用场景选择合适的阈值电压。

---

## **未来发展趋势**

随着半导体技术的不断发展，MOS管的阈值电压控制也在不断进步。例如，**FinFET**和**GAAFET**（Gate-All-Around FET）等新型晶体管结构通过三维设计，进一步提高了阈值电压的控制精度。此外，**机器学习**和**人工智能**技术的应用也为MOS管设计提供了新的优化手段。未来，随着技术的不断突破，阈值电压的控制将更加精确，为电子器件的发展带来新的可能性。
