控制mos管输出电流pwm

**"当无人机电机转速突然失控，问题可能就出在MOS管的PWM控制环节。"** 这则来自某无人机研发团队的故障分析报告，揭示了电力电子控制领域一个关键事实：mosfet作为现代电力系统的"电子开关"，其输出电流的精准控制直接决定设备性能与可靠性。在变频驱动、电源管理、电机控制等场景中，**PWM（脉冲宽度调制）技术**与mos管的组合应用，已成为实现智能电流调节的黄金搭档。

---

## 一、MOS管与PWM的协同工作机制

mos管（金属氧化物半导体场效应晶体管）凭借**低导通电阻**（RDS(on)低至毫欧级）和**高频开关特性**（可达MHz级），在电力电子领域占据主导地位。其输出电流控制本质是通过调节**栅源电压（VGS）**改变沟道导通状态，而PWM通过**调节脉冲占空比**实现等效电压/电流的连续调节。

*关键控制参数对应关系：*

- **占空比（D）**=Ton/(Ton+Toff) → **等效输出电压**=VDD×D

- **开关频率（f）**决定电流纹波大小，需与负载特性匹配

- **栅极驱动电压**需超过阈值电压（Vth）且留有足够余量

**典型案例**：在24V直流电机控制中，当PWM占空比从30%提升至70%，MOS管导通时间延长，等效输出电压从7.2V升至16.8V，电机电流随之呈线性增长。

---

## 二、精密电流控制的三大核心策略

### 1. **开环与闭环控制架构对比**

- *开环系统*：直接根据设定占空比输出，成本低但易受温度、负载变化影响

- *闭环系统*：通过**电流采样电阻**或霍尔传感器实时反馈，结合PID算法动态调整占空比

**实验数据**：闭环控制可使电流波动从开环时的±12%降低至±1.5%，特别在电池供电场景（电压波动大）优势显著。

### 2. **死区时间优化技术**

在H桥等拓扑结构中，上下管切换时需插入**死区时间**（通常50ns-200ns），防止直通短路。但过长的死区会导致：

- 输出电压畸变

- 电流纹波增大

- 开关损耗增加

**创新方案**：采用自适应死区控制芯片（如LM5113），根据温度、电压动态调节死区，使效率提升2-3%。

### 3. **热设计与可靠性保障**

MOS管损耗主要来自：

- **导通损耗**：I²×RDS(on)

- **开关损耗**：(V×I×t_sw×f)/6

**工程实践**：

- 对TO-220封装的MOS管，当结温超过150℃时，RDS(on)会上升30%

- 建议在PCB布局时采用**星型接地**，并确保散热片热阻<2℃/W

## 三、硬件设计中的关键参数选择

### 1. **开关频率的黄金法则**

- 低频段（<20kHz）：避免可闻噪声，适合消费电子

- 中频段（50kHz-200kHz）：平衡效率与EMI，工业控制首选

- 高频段（>500kHz）：需采用GaN等新型器件，适用于紧凑型电源

**实测对比**：在100W LED驱动中，100kHz相比20kHz方案，电感体积缩小60%，但MOS管损耗增加15%。

### 2. **驱动电路设计要点**

- 栅极驱动电流计算：Qg/(上升时间+下降时间)

- 防振荡措施：串联10-100Ω电阻，并联100pF-1nF电容

- 负压关断技术：在栅极施加-5V电压加速关断

**典型电路**：IR2104半桥驱动器配合自举电容，可实现95%以上的栅极电压保持率。

---

## 四、典型应用场景深度解析

### 1. **LED智能调光系统**

通过PWM调节LED电流实现0-100%无频闪调光，某剧场灯光系统采用**交错PWM**技术（多路相位差180°），将整体纹波降低至单路的1/4。

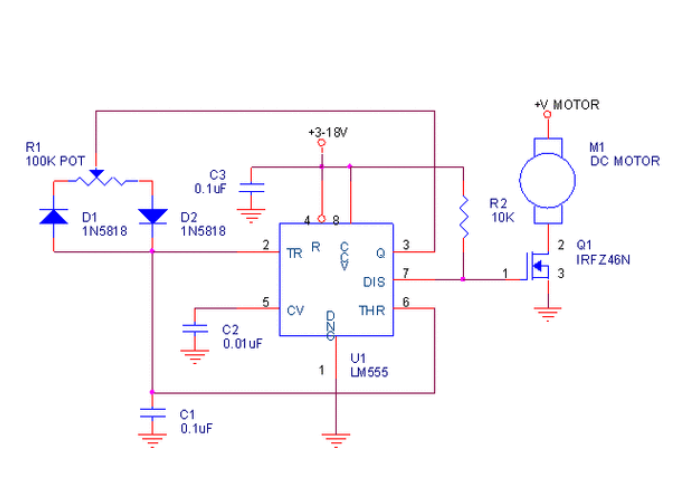

### 2. **BLDC电机驱动**

在电动工具领域，采用**空间矢量PWM（SVPWM）**算法配合MOS管三相逆变器，使电机效率突破92%。某品牌电钻在堵转时，通过动态限流PWM将MOS管温度控制在80℃以内。

### 3. **电池管理系统（BMS）**

主动均衡电路使用多路同步Buck-Boost拓扑，每个通道由2个MOS管构成，通过PWM实现毫安级均衡电流控制。实测显示，该方案比被动均衡提升20%的电池组寿命。

---

## 五、前沿技术演进方向

1. **SiC MOS管的崛起**：碳化硅器件使开关频率突破10MHz，新能源汽车OBC（车载充电机）效率达到96%+

2. **数字控制革命**：STM32G4系列MCU集成HRTIM高分辨率定时器，支持184ps的PWM分辨率

3. **AI优化算法**：采用模糊PID控制，在光伏MPPT系统中实现99.7%的追踪效率
