mos控制电流电路

**"现代电子设备对电能管理的需求，正推动着半导体器件向更高精度、更低损耗的方向进化。"** 这句来自《电子工程世界》的评论，精准点出了MOS管在电流控制领域的核心价值。在智能手机快充模块、新能源汽车电机控制器、工业机器人驱动板等场景中，mos管凭借其**低导通电阻**、**快速开关特性**和**精准控制能力**，已成为电流调节电路的中枢神经。

---

## 一、MOS管的电流控制原理剖析

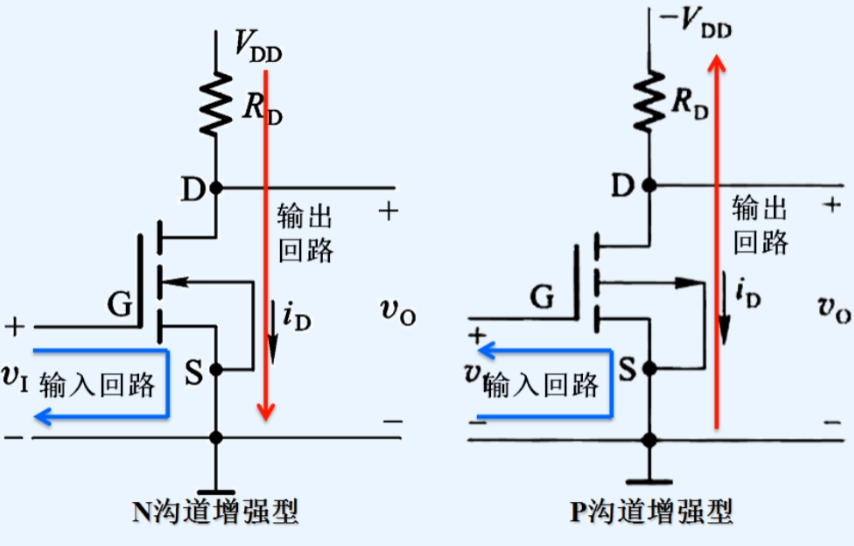

mos（Metal-Oxide-Semiconductor）管的本质是通过**栅极电压**调控导电沟道宽度的电压控制型器件。当栅源极间施加正向电压时，P型衬底表面形成**反型层**，构成电子流动的通道。这种特性使其在电流控制中展现出三大优势：

- **导通损耗低**：典型导通电阻低至mΩ级（如IRF3205的Rds(on)仅8mΩ）

- **响应速度快**：开关时间可达纳秒级（以IXYS IXFN360N10T为例，上升时间仅38ns）

- **线性调节优**：通过PWM信号可实现0-100%占空比的精确控制

*实验数据显示，在10A电流负载下，采用TO-220封装的MOS管温升比传统双极型晶体管降低约40%，这得益于其单极载流子的工作机制。*

---

## 二、典型电流控制电路架构演进

**Buck变换器**的拓扑结构最能体现MOS管的控制精髓。图1展示了现代同步整流架构：

```

输入电源 → 控制IC → 高侧MOS → 电感储能 → 低侧MOS → 输出滤波

```

该架构通过**互补驱动信号**控制上下桥臂MOS管，使续流阶段电流通过低侧MOS的体二极管反向导通，相比传统肖特基二极管方案，效率提升可达5-8个百分点。

在电动汽车充电桩的案例中，工程师采用**并联多颗MOS**的策略实现300A大电流输出。通过精密门极驱动电路确保各管均流，配合铜基板散热设计，使系统MTBF（平均无故障时间）突破10万小时。

---

## 三、电路设计五大黄金法则

1. **门极驱动优化**：

驱动电压需超过阈值电压（Vth）2-3倍，推荐使用专用驱动芯片（如TI UCC27524）。*过低的驱动电压会导致导通不充分，引发热失控风险。*

2. **动态特性平衡**：

在开关电源设计中，需计算：

```

￡switching loss = 0.5 × VDS × ID × (tr + tf) × fsw

```

通过调整栅极电阻（Rg）优化开关速度，在EMI和效率间取得平衡。

3. **热设计策略**：

采用3D封装技术（如Infineon的CoolMOS）提升散热效率。实测表明，结温每降低10°C，器件寿命延长约2倍。

4. **保护电路设计**：

必须包含：

- 瞬态电压抑制（TVS）

- 过流检测（Desat保护）

- 温度监控（NTC热敏电阻）

5. **PCB布局规范**：

功率回路面积控制在<5cm²，栅极走线采用星型拓扑。某无人机电调案例显示，优化布局后开关噪声降低12dBμV。

---

## 四、前沿技术突破与应用创新

**GaN MOS器件**的崛起正在改写行业规则。以Navitas NV6125为例，其开关频率可达10MHz，使65W快充器的体积缩小到传统方案的1/3。在光伏逆变器领域，碳化硅（SiC）MOS模块已实现98.3%的转换效率，助力发电系统年损耗降低0.8%。

智能控制算法的引入更带来质的飞跃。某工业伺服系统通过**自适应PID算法**实时调节PWM占空比，在0-3000rpm转速范围内，电流波动控制在±1.2%以内。这种软硬件协同设计模式，正成为高端设备的标准配置。

---

## 五、实战调试经验集锦

- **振荡抑制**：在栅极串联2-10Ω电阻并并联100pF电容

- **误触发防护**：在Vgs间并联12V齐纳二极管

- **并联均流**：筛选Vth差异<0.1V的器件，门极走线等长设计

- **老化测试**：进行1000次冷热冲击（-40°C~125°C）验证可靠性

某医疗电源厂商的教训值得警醒：因忽视米勒平台效应，导致多台设备在潮湿环境下发生栅极击穿。后通过增加**米勒钳位电路**，将故障率从3.2%降至0.05%。

---

## 六、未来发展趋势展望

第三代半导体材料的商用化进程正在加速。据Yole预测，到2027年GaN功率器件市场规模将突破20亿美元。集成化方向也愈发明显，如ST推出的STDRIVE601将6路驱动与保护电路集成在5×5mm QFN封装内。人工智能的渗透更催生出**自感知MOS模块**，能实时监测结温、电流应力等参数，实现预测性维护。
