mos管全桥驱动电路

在现代电子设备中，电机控制系统的高效性和精确性至关重要。而MOS管全桥驱动电路作为电机驱动的核心技术之一，因其高效、可靠和灵活的特性，被广泛应用于各种电机控制场景。无论是家用电器、工业设备还是电动汽车，mos管全桥驱动电路都扮演着不可或缺的角色。本文将深入探讨mos管全桥驱动电路的工作原理、设计要点以及实际应用，帮助读者全面理解这一重要技术。

## **什么是MOS管全桥驱动电路？**

MOS管全桥驱动电路是一种由四个MOS管（金属氧化物半导体场效应晶体管）组成的电路结构，通常用于控制直流电机的正反转和速度调节。这种电路通过交替导通MOS管，能够在电机两端产生可变的电压，从而实现电机的精确控制。由于其高效性和低损耗特性，MOS管全桥驱动电路已成为电机驱动领域的首选方案。

全桥驱动电路的核心在于其“全桥”结构，即两个上半桥和两个下半桥的MOS管组合。通过控制这些MOS管的导通和关断，电路能够实现电流的双向流动，从而驱动电机正转、反转或停止。这种设计不仅提高了电路的灵活性，还显著降低了能量损耗。

## **MOS管全桥驱动电路的工作原理**

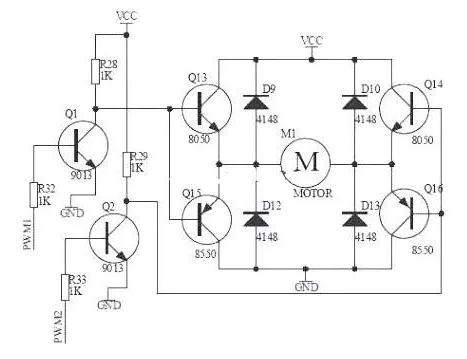

MOS管全桥驱动电路的工作原理可以简单概括为“交替导通”。假设电路中包含MOS管Q1、Q2、Q3和Q4，其中Q1和Q3位于上半桥，Q2和Q4位于下半桥。当Q1和Q4导通时，电流从电源正极通过Q1流向电机，再通过Q4回到电源负极，电机正转；当Q2和Q3导通时，电流流向相反，电机反转。通过精确控制MOS管的导通时序，可以实现电机的平滑启动、停止和速度调节。

在实际应用中，为了避免上下桥MOS管同时导通导致的短路现象（俗称“直通”），需要在控制信号中加入“死区时间”（Dead Time）。这段时间内，所有MOS管都处于关断状态，确保电路的安全运行。**死区时间的设置是MOS管全桥驱动电路设计中的关键环节，直接影响电路的可靠性和效率。**

## **MOS管全桥驱动电路的设计要点**

1. **MOS管的选择**

选择适合的MOS管是全桥驱动电路设计的第一步。需要考虑的参数包括导通电阻（Rds(on)）、最大漏源电压（Vds）、栅极电荷（Qg）等。低导通电阻可以减少能量损耗，而高耐压值则确保电路在高压环境下稳定运行。**对于高频应用，低栅极电荷的MOS管能够提高开关速度，减少开关损耗。**

2. **驱动电路的设计**

MOS管的栅极驱动电路直接影响其开关性能。通常需要采用专门的栅极驱动芯片（如IR2110、IR2184等），以提供足够的驱动电流和电压。此外，驱动电路还需要具备抗干扰能力，避免因噪声导致误触发。

3. **死区时间的设置**

如前所述，死区时间的设置至关重要。过长的死区时间会降低电路效率，而过短则可能导致直通现象。通常需要通过实验或仿真确定最佳的死区时间，并在控制程序中精确实现。

4. **热管理**

MOS管在工作过程中会产生热量，尤其是在大电流或高频开关条件下。因此，设计时需要考虑散热措施，如使用散热片、风扇或优化PCB布局，确保MOS管在安全工作温度范围内运行。

## **MOS管全桥驱动电路的实际应用**

MOS管全桥驱动电路在多个领域都有广泛的应用。在**家用电器**中，如洗衣机、空调和冰箱，它被用于控制压缩机和风扇电机；在**工业设备**中，如机器人、数控机床和传送带，它实现了电机的高精度控制；在**电动汽车**和**无人机**中，它则是驱动电机和推进系统的核心组件。

以电动汽车为例，MOS管全桥驱动电路不仅需要高效控制电机，还需要在复杂的环境下保持稳定运行。为此，设计者通常会在电路中加入保护功能，如过流保护、过温保护和短路保护，以确保系统的安全性和可靠性。

## **MOS管全桥驱动电路的优势与挑战**

MOS管全桥驱动电路的主要优势在于其高效率、低损耗和灵活的控制能力。然而，它也面临一些挑战。例如，在高频开关条件下，寄生电感和电容可能导致电压尖峰和电磁干扰（EMI）。此外，MOS管的开关损耗和热管理问题也需要在设计时予以充分考虑。

为了解决这些挑战，设计者可以采用多种优化措施，如使用低寄生电感的PCB布局、加入吸收电路（Snubber Circuit）以抑制电压尖峰，以及选择更高性能的MOS管和驱动芯片。**通过这些优化，可以显著提升MOS管全桥驱动电路的性能和可靠性。**

## **未来发展趋势**

随着电力电子技术的不断进步，MOS管全桥驱动电路也在不断发展。例如，新型宽禁带半导体材料（如SiC和GaN）的MOS管开始进入市场，其高开关频率和低损耗特性为全桥驱动电路带来了新的可能性。此外，智能化和集成化也是未来的重要趋势，通过将驱动电路与微控制器、传感器集成，可以实现更智能的电机控制系统。
