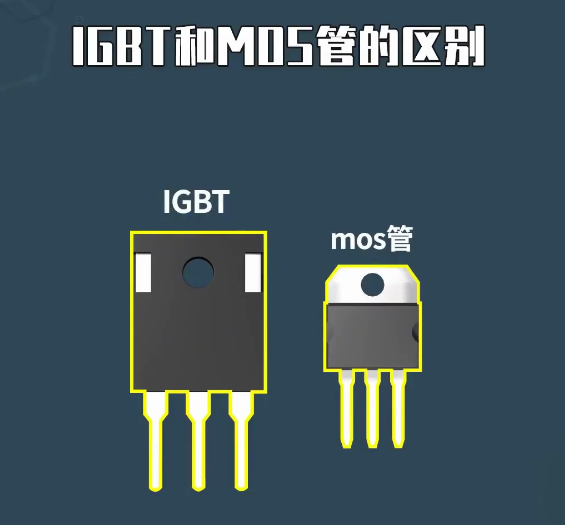

igbt和mos怎样区分

在电力电子领域，IGBT（绝缘栅双极型晶体管）和mos（金属氧化物半导体场效应管）是两种常见的功率半导体器件，广泛应用于电源、电机驱动、逆变器等领域。然而，对于初学者或非专业人士来说，这两者的区别可能并不明显。**IGBT和MOS究竟有何不同？如何在实际应用中选择合适的器件？**本文将从结构、工作原理、性能特点和应用场景等方面进行详细解析，帮助您彻底分清两者。

---

## 一、IGBT和MOS的结构差异

### 1. **MOS结构**

MOS是一种单极型器件，主要由三个部分组成：栅极（Gate）、源极（Source）和漏极（Drain）。其核心结构是栅极与沟道之间的绝缘层（通常是二氧化硅），通过栅极电压控制沟道的导通与关断。MOS的电流主要依赖于多数载流子（电子或空穴）的流动，因此具有高速开关特性。

### 2. **IGBT结构**

IGBT是一种复合型器件，结合了MOS和双极型晶体管（BJT）的优点。它的结构包括栅极（Gate）、集电极（Collector）和发射极（Emitter）。IGBT的内部相当于一个MOS驱动一个BJT，因此既有MOS的高输入阻抗，又有BJT的低导通压降特性。IGBT的电流流动依赖于少数载流子的注入，这使得其导通压降低于MOS。

**关键点：** MOS是单极型器件，IGBT是复合型器件，兼具MOS和BJT的特性。

---

## 二、工作原理对比

### 1. **MOS的工作原理**

MOS通过栅极电压控制沟道的导通与关断。当栅极施加足够高的电压时，沟道形成，源极和漏极之间导通；当栅极电压为零或负值时，沟道消失，源极和漏极之间关断。MOS的开关速度快，但导通压降较大，尤其是在高电流条件下。

### 2. **IGBT的工作原理**

IGBT的工作原理类似于MOS，但在导通状态下，集电极和发射极之间的电流流动不仅依赖于栅极电压，还依赖于少数载流子的注入。这使得IGBT在导通时具有较低的压降，但同时也会增加开关损耗。

**关键点：** MOS开关速度快，但导通压降大；IGBT导通压降低，但开关速度稍慢。

## 三、性能特点与应用场景

### 1. **MOS的性能特点**

- **优点：**

- 开关速度快，适合高频应用。

- 输入阻抗高，驱动电路简单。

- 无少数载流子存储效应，反向恢复时间短。

- **缺点：**

- 导通压降较大，功耗较高。

- 高电压、大电流条件下性能受限。

### 2. **IGBT的性能特点**

- **优点：**

- 导通压降低，适合高电压、大电流应用。

- 电流承载能力较强。

- **缺点：**

- 开关速度较慢，不适合高频应用。

- 少数载流子存储效应导致反向恢复时间较长。

### 3. **应用场景对比**

- **MOS的应用：**

- 高频开关电源（如DC-DC变换器）。

- 低功率电机驱动。

- 电池管理系统。

- **IGBT的应用：**

- 高压变频器。

- 工业电机驱动。

- 电动汽车逆变器。

**关键点：** MOS适合高频、低功率应用；IGBT适合高压、大功率应用。

---

## 四、如何选择IGBT和MOS？

在实际应用中，选择IGBT还是MOS需要根据具体需求进行权衡：

1. **频率要求：** 如果需要高频开关，MOS是更好的选择；如果频率较低，IGBT更合适。

2. **功率需求：** 对于高功率、高电压场景，IGBT的导通压降低，效率更高；对于低功率场景，MOS更具优势。

3. **成本考虑：** MOS的制造成本通常低于IGBT，但在高功率应用中，IGBT的综合性能更优。

---

## 五、总结

**IGBT和MOS虽然都是功率半导体器件，但它们在结构、工作原理、性能特点和应用场景上存在显著差异。** MOS以其高速开关特性在低频、低功率领域占据主导地位，而IGBT凭借其低导通压降和强大的电流承载能力，成为高功率应用的首选。理解两者的区别，有助于我们在实际项目中做出更明智的选择。
