mos管有几个引脚？

在现代电子设备中，MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）扮演着至关重要的角色。无论是智能手机、计算机还是家电，mos管都是其中不可或缺的元件。然而，对于许多初学者或非专业人士来说，mos管的结构和引脚功能可能显得复杂难懂。**本文将从MOS管的基本结构入手，详细解析MOS管有几个引脚，以及每个引脚的功能，帮助读者更好地理解这一重要电子元件。**

## MOS管的基本结构

在探讨MOS管的引脚数量之前，我们需要先了解它的基本结构。MOS管是一种场效应晶体管，主要由**金属栅极（Gate）、氧化物绝缘层（Oxide）、半导体材料（Semiconductor）**组成。根据半导体材料的不同，MOS管可以分为N沟道（N-channel）和P沟道（P-channel）两种类型。

MOS管的核心结构包括三个主要区域：**源极（Source）、漏极（Drain）和栅极（Gate）**。此外，某些MOS管还包含**衬底（Substrate）或体极（Body）**，用于连接半导体材料的基底。因此，MOS管的引脚数量通常为3个或4个，具体取决于其设计用途。

## MOS管的引脚数量

### 3引脚MOS管

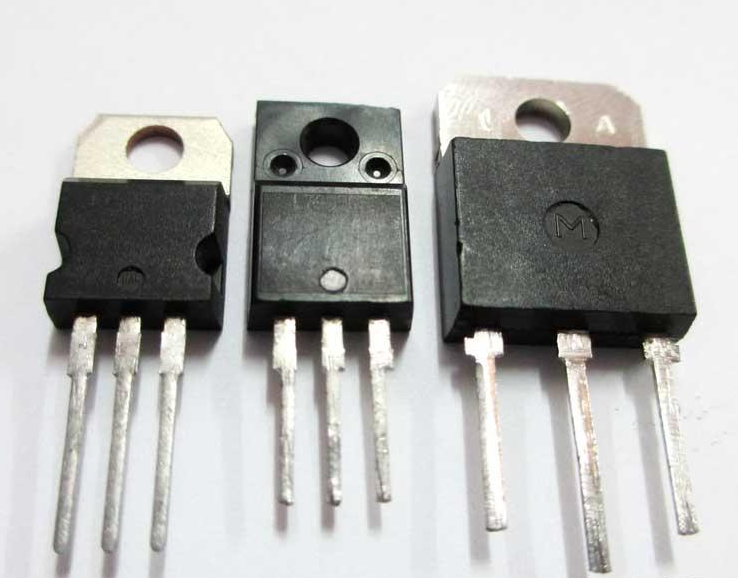

大多数常见的MOS管都是**3引脚设计**，包括**源极（S）、漏极（D）和栅极（G）**。这种设计广泛应用于标准电路中，尤其是在开关和放大电路中。以下是3引脚MOS管的具体功能：

1. **栅极（Gate）**：栅极是MOS管的控制端。通过在栅极上施加电压，可以控制源极和漏极之间的电流流动。栅极与半导体之间通过一层极薄的氧化物绝缘层隔离，因此栅极电流极小。

2. **源极（Source）**：源极是电流的输入端。在N沟道MOS管中，电子从源极流向漏极；在P沟道MOS管中，空穴从源极流向漏极。

3. **漏极（Drain）**：漏极是电流的输出端。电流从源极通过沟道流向漏极，最终输出到外部电路。

### 4引脚MOS管

在某些特殊应用中，MOS管会采用**4引脚设计**。除了源极、漏极和栅极外，4引脚MOS管还包含一个**衬底引脚（Substrate或Body）**。衬底引脚通常用于连接半导体材料的基底，以控制MOS管的电气特性。以下是4引脚MOS管的具体功能：

1. **栅极（Gate）**：与3引脚MOS管相同，栅极用于控制电流流动。

2. **源极（Source）**：电流的输入端。

3. **漏极（Drain）**：电流的输出端。

4. **衬底（Substrate/Body）**：衬底引脚用于连接半导体材料的基底。在大多数电路中，衬底引脚通常与源极相连，以确保MOS管的正常工作。但在某些特殊设计中，衬底引脚可以独立控制，以实现更复杂的电路功能。

## MOS管引脚的功能详解

### 栅极：MOS管的控制核心

栅极是MOS管中最重要的引脚之一。**通过在栅极上施加电压，可以控制源极和漏极之间的电流流动。**当栅极电压超过一定阈值时，MOS管进入导通状态，电流可以从源极流向漏极；当栅极电压低于阈值时，MOS管则处于截止状态，电流无法通过。

栅极的绝缘特性使得MOS管具有极高的输入阻抗，这意味着栅极几乎不消耗电流。这种特性使得MOS管在低功耗电路中具有显著优势。

### 源极与漏极：电流的通道

源极和漏极是MOS管中电流流动的主要通道。**在N沟道MOS管中，电子从源极流向漏极；在P沟道MOS管中，空穴从源极流向漏极。**源极和漏极的物理结构通常是对称的，但在实际电路中，它们的角色是固定的。

### 衬底引脚：控制电气特性

对于4引脚MOS管，衬底引脚的作用不容忽视。**衬底引脚通常与源极相连，以确保MOS管的正常工作。**但在某些高级应用中，衬底引脚可以独立控制，以调节MOS管的阈值电压或其他电气特性。

## MOS管引脚的应用场景

MOS管的引脚设计直接决定了其应用场景。**3引脚MOS管**因其简单性和低成本，广泛应用于消费电子、电源管理和信号放大等领域。**4引脚MOS管**则更多用于高性能电路中，例如射频放大器和高精度模拟电路。

在开关电源中，MOS管通常作为开关元件使用，通过控制栅极电压来实现高效的电源转换。在放大电路中，MOS管则用于放大微弱信号，具有高输入阻抗和低噪声的优点。

## 总结

MOS管作为现代电子设备的核心元件，其引脚数量和功能直接影响了电路的性能和设计。**无论是3引脚还是4引脚MOS管，其核心功能都是通过栅极控制源极和漏极之间的电流流动。**理解MOS管的引脚结构及其功能，对于电子工程师和爱好者来说至关重要。希望通过本文的详细解析，读者能够对MOS管有更深入的认识，并能够在实际应用中灵活运用。
