万用表测量mos管好坏

## 一、MOS管的基本结构与工作原理

在了解如何测量MOS管之前，我们需要先掌握其基本结构和工作原理。MOS管主要由三个电极组成：**栅极（Gate）**、**漏极（Drain）**和**源极（Source）**。通过控制栅极电压，可以调节漏极和源极之间的电流，从而实现信号的放大或开关功能。

MOS管分为**N沟道**和**P沟道**两种类型，其工作原理略有不同。N沟道MOS管在栅极施加正电压时导通，而P沟道MOS管则需要负电压。了解MOS管的类型是正确测量的前提。

## 二、万用表测量MOS管的准备工作

在进行测量之前，我们需要准备以下工具和材料：

1. **数字万用表**：推荐使用具有二极管测试功能的数字万用表，因为其精度更高，操作更方便。

2. **MOS管**：确保MOS管的引脚清晰可见，方便测量。

3. **防静电措施**：由于MOS管对静电敏感，测量时需佩戴防静电手环或在防静电垫上进行操作。

## 三、测量MOS管好坏的步骤

### 1. 确定MOS管类型

首先，我们需要确定MOS管的类型（N沟道或P沟道）。可以通过查阅MOS管的数据手册或观察其引脚标识来判断。这一步至关重要，因为不同类型的MOS管测量方法略有不同。

### 2. 测量栅极与源极之间的电阻

将万用表调至电阻测量档，测量栅极（G）与源极（S）之间的电阻。正常情况下，栅极与源极之间的电阻应为**无穷大**，即万用表显示“OL”或“1”。如果测得的电阻值较低，则说明MOS管可能存在**栅极漏电**问题。

### 3. 测量漏极与源极之间的电阻

接下来，测量漏极（D）与源极（S）之间的电阻。对于**好的MOS管**，漏极与源极之间的电阻应为**无穷大**。如果测得的电阻值较低，则说明MOS管可能存在**漏极与源极短路**问题。

### 4. 进行二极管测试

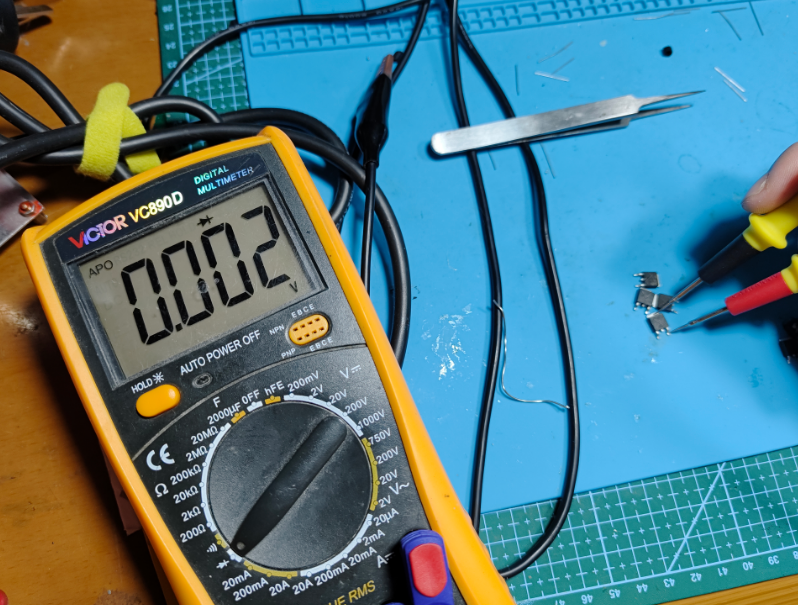

将万用表调至二极管测试档，测量漏极（D）与源极（S）之间的正向压降。对于N沟道MOS管，将红表笔接源极，黑表笔接漏极；对于P沟道MOS管，则相反。正常情况下，测得的值应在**0.5V至0.7V**之间。如果测得的值为**0V**或**无穷大**，则说明MOS管可能损坏。

### 5. 检查MOS管的导通状态

通过给栅极施加适当的电压，检查MOS管的导通状态。对于N沟道MOS管，给栅极施加正电压（如5V），漏极与源极之间的电阻应显著降低，表明MOS管导通。对于P沟道MOS管，则需要施加负电压。如果MOS管无法正常导通，则说明其可能损坏。

## 四、常见问题与解决方案

### 1. 测量结果不稳定

如果在测量过程中发现数值不稳定，可能是由于**接触不良**或**万用表电池电量不足**造成的。建议检查测试笔的接触情况，并更换万用表电池。

### 2. MOS管损坏的原因

MOS管损坏的常见原因包括**过压**、**过流**、**静电放电**和**温度过高**。在使用和测量过程中，需特别注意这些问题，以延长MOS管的使用寿命。

### 3. 如何选择合适的MOS管

在更换损坏的MOS管时，需选择与原型号参数一致的MOS管，包括**电压等级**、**电流容量**和**开关速度**等。如果不确定，可参考原MOS管的数据手册或咨询专业人士。

## 五、总结

通过以上步骤，我们可以利用万用表快速准确地判断MOS管的好坏。掌握这一技能不仅能提高电子设备的维修效率，还能避免因MOS管故障导致的设备损坏。在实际操作中，需注意防静电措施，并严格按照测量步骤进行，以确保结果的准确性。
